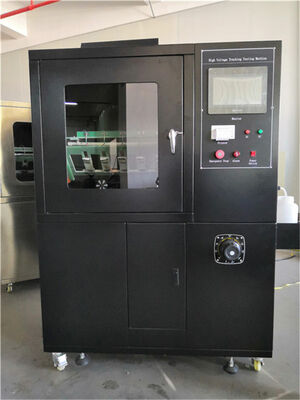

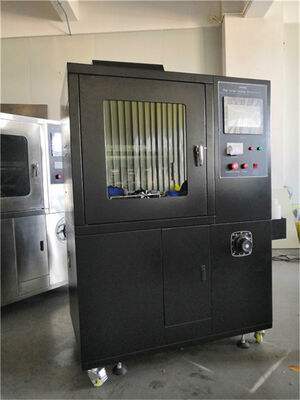

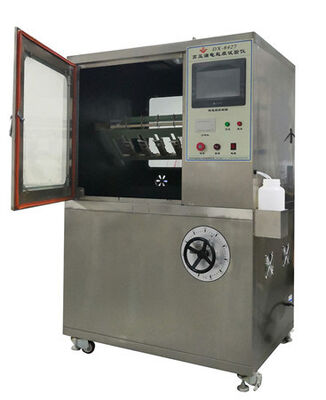

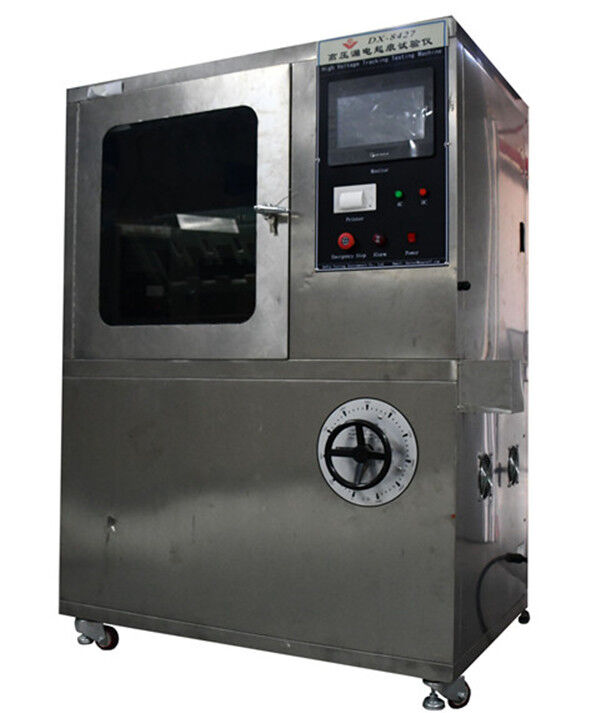

IEC60587 Machine d'essai de trace et d'erreur ASTMD2303 Machine d'essai d'isolant

 IEC60587 Machine d'essai de haute tension CA Machine d'essai des traces de fuites ASTMD2303

Le champ d'application:
Il convient principalement à l'essai de la résistance aux traces électriques et à la corrosion des produits électriques et électroniques, des appareils ménagers et de leurs matériaux. It simulates the use of liquid pollutants and inclined samples at power frequency (48Hz-62Hz) to evaluate the resistance to electrical traces and corrosion of electrical insulation materials used under harsh environmental conditions through the measurement of resistance to electrical traces and corrosion- sous l'influence de l'humidité et des impuretés présentes dans les produits électriques, des fuites d'isolation peuvent survenir entre des pièces chargées de polarités différentes ou entre des pièces chargées et des métaux mis à la terre,entraînant des arcs électriques pouvant provoquer des pannes et des courts-circuits dans les appareils électriques ou une érosion des matériaux due à la déchargeCe testeur est un test destructeur effectué sur des matériaux isolants pour simuler la situation ci-dessus.Il est utilisé pour mesurer et évaluer la résistance relative des isolants aux fuites et à la traçage sous l'action de champs électriques et d'eau d'impureté à une tension spécifiéeIl convient aux matériaux isolants électriques solides et aux produits électriques et électroniques, aux appareils ménagers, tels que les prises de relais, les couvercles des interrupteurs de transfert, les contactors, etc.

Conforme aux normes:

Pour les appareils de traitement des eaux usées:

Paramètres techniques:
1Électrode: 0,5 mm d'épaisseur Matériau: acier inoxydable
2Distance entre les électrodes supérieure et inférieure: 50,0 mm ± 0.1;
3. tension d'essai: 100 V à 6000 V réglable à l'infini;
4Régulateur de tension: sortie: réglable de 0 à 250 V, capacité 5 KVA;
5. Lorsque le courant du circuit est de 60 mA, couper la tension de sortie;
6. Durée de l'essai: 6 heures;
7La précision de chute est de 0,5%.
8. Stabilité de la tension: ± 1%;
9régulateur de tension de haute précision: puissance de sortie AC220V 6000W, précision ± 1%;
10. Jugement des traces: conformément à la norme GB/T653-2003/4.1.2Si le courant est inférieur à 60 mA et qu'il n'y a pas de courant pendant 6 heures,il est considéré comme ayant traversé;
11- dispositif de déversement: pompe péristaltique de précision Leifer, avec débit compris entre 0,00185 et 20 millilitres par minute, vitesse de fonctionnement de 0,1 à 50 tours par minute,et une erreur de précision de débit inférieure à 00,5%;
12Voltage de sortie: CA/CC (commutable)
13. châssis: en acier inoxydable SUS304 (surface brossée);
14Le réservoir d'eaux usées est fabriqué en acier inoxydable 316 et équipé d'un dispositif de scellement.
15Le volume est de 0,56 m3 et le volume du studio est de 900 L * 650 W * 950 H (mm);
16Les dimensions de l'instrument sont les suivantes: 1200L * 750W * 1800H (mm)
17Poids: environ 200 kg

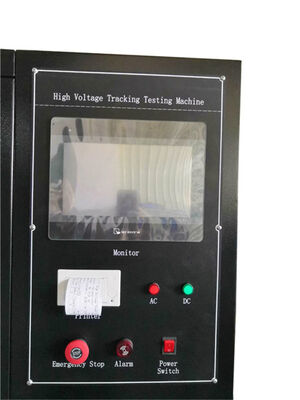

18- Dispositif de commande: utilisation de la commande par écran tactile Siemens PLC+Taiwan Weilun, commande précise, fonctionnement simple, conception entièrement humanisée, génération automatique de rapport après l'essai,l'imprimante thermique à panneau peut imprimer les résultats des essais en temps opportun;
19- Nombre de groupes expérimentaux: cinq groupes, (au cours du processus expérimental, une pompe contrôle un groupe de gouttelettes, qui ne s'affectent pas mutuellement pendant le processus d'essai,et n'est pas couramment observé sur le marché où une pompe contrôle cinq groupes) (peut être testé indépendamment ou ensemble).
