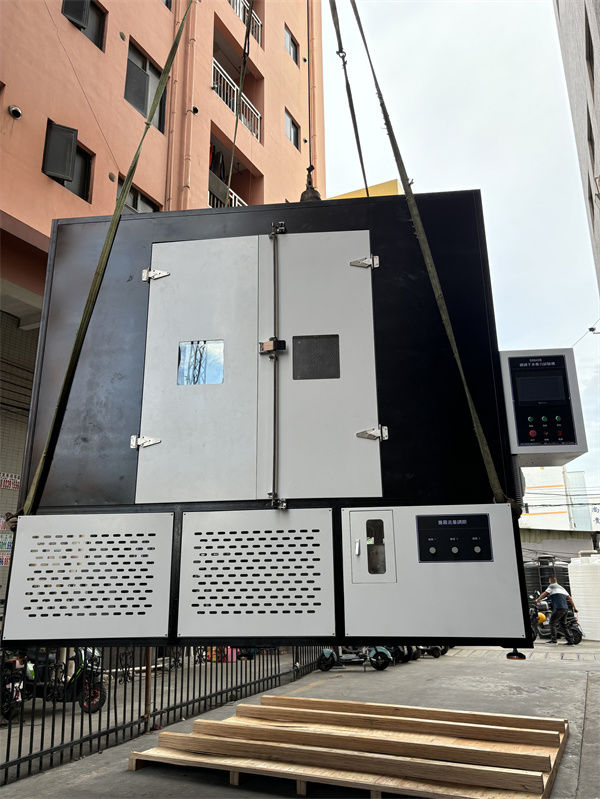

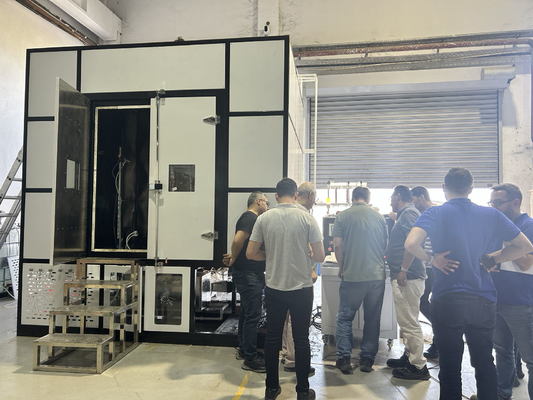

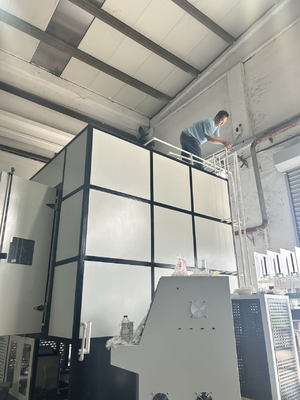

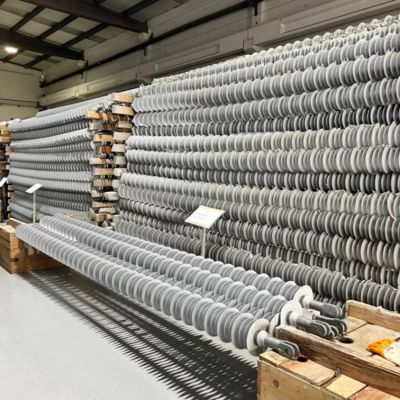

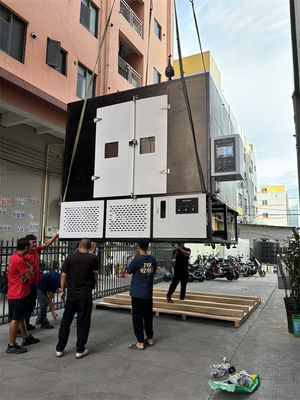

Machine d'essai de laboratoire d'isolateurs Équipement d'essai multistress Testeur 5000h CEI 62730-2024

 Spécifications techniques pour la configuration d'essai multi-contraintes de 5000 heures conformément à la norme CEI 62730:2024

 CEI 62730:2024

 Dans ce document, les exigences techniques du banc d'essai multi-contraintes de 5000 heures sont données conformément à la norme CEI 62730:2024.

Procédure d'essai

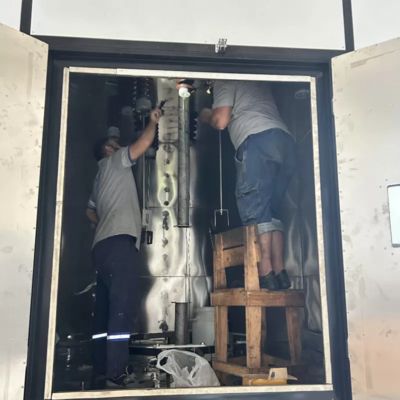

L'essai doit être effectué dans une chambre étanche à l'humidité et résistante à la corrosion, dont le volume ne doit pas dépasser 20 m3.

Conditions d'essai

 Le cycle de contraintes appliqué aux isolateurs et répété pendant une période de 5 000 h est illustré à la figure 3. Le cycle est conçu
de sorte que les éprouvettes soient également soumises aux effets des variations de température et de la condensation.

 Tension

 La tension d'essai de fréquence industrielle en kilovolts est ajustée à la distance de fluage réelle des
échantillons d'essai. Elle est déterminée en divisant la distance de fluage en millimètres par 34,6
(égale à une distance de fluage spécifique de 20 mm/kV, calculée comme valeur phase-à-phase).

Simulation solaire

 L'irradiation solaire simulée est fournie par une lampe à arc au xénon avec une puissance nominale de 6 500 W et équipée de 2 filtres en verre borosilicaté
(voir exemple à la figure 5). La distance entre la lampe au xénon et les éprouvettes est d'environ 480 mm.

Une nouvelle lampe et de nouveaux filtres doivent être utilisés au début de chaque essai. Les filtres et, si nécessaire, la lampe doivent être remplacés
pendant l'essai conformément aux recommandations du fabricant de la lampe.

Pluie artificielle

La pluie artificielle doit être fournie par des buses montées au-dessus des éprouvettes et à l'extérieur de leur périmètre (voir figure 4). Le
débit de précipitation moyen doit être conforme à la norme CEI 60060-1. De l'eau d'une résistivité minimale de 85 nm doit être utilisée. Chacune
des éprouvettes est pulvérisée individuellement.

Chaleur sèche

 La chambre est chauffée jusqu'à 50 °C ± 2 °C ; le temps nécessaire pour que la température augmente est de 15 min maximum.

REMARQUE : il est recommandé de chauffer et d'isoler les parois de la chambre.

Humidité

 Humidité relative nominale : HR = 95 % ± 3 % à 50 °C.

Pollution

La pollution est simulée par un brouillard salin (salinité : 7 kg/m3 ± 5 %) pulvérisé par des buses de type
CEI 60507.

Les buses de pulvérisation sont montées près du bas de la chambre et pulvérisent vers le haut en direction du toit de la chambre. Le brouillard doit
remplir la chambre et ne pas être pulvérisé directement sur l'éprouvette. De l'eau salée préparée à partir de NaCl dissous dans de l'eau du robinet
doit être fournie aux buses de pulvérisation. L'intensité et l'uniformité du brouillard doivent être maintenues dans la zone d'exposition de l'éprouvette.

Étalonnage du brouillard salin

L'étalonnage sera effectué avant le début de l'essai.
Au moins deux récipients collecteurs propres d'une surface de collecte de 8 000 mm2 ± 2 000 mm2 et d'une hauteur maximale de 100 mm chacun sont
placés aussi près que possible de la position des extrémités de l'objet d'essai. Les récipients sont positionnés de manière à ce qu'ils
ne soient pas protégés par les éprouvettes et à éviter les gouttes provenant des éléments de construction de la chambre ou d'une autre source.

Ils doivent collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigé à une surface de collecte de 8 000 mm2) en moyenne sur une
période minimale de 16 h.

Système d'enregistrement

 1- Tous les paramètres d'essai seront enregistrés pendant la période d'essai de 5000 heures. Tous les enregistrements seront préparés de manière à pouvoir être
imprimés.
2- La langue du programme sera l'anglais
3- Les mots de passe du programme seront donnés
4- Il y aura une infrastructure informatique qui stockera au moins 5 données d'essai.
5- Le processeur sera i9, un système d'exploitation Windows de 32 Go de RAM sera utilisé

 Conditions générales

 1- Une formation sera dispensée sur la maintenance et l'utilisation de l'appareil
2- Une fois l'installation terminée, l'appareil fonctionnera sans aucun problème pendant 1 mois (4 semaines) pour l'acceptation.
3- Des schémas électriques et des schémas de raccordement des conduites d'eau seront fournis
4- Un manuel de maintenance sera fourni
5- Un manuel d'utilisation sera fourni
6- Les pièces en contact avec le brouillard salin et la pluie seront en acier inoxydable
7- Les composants électriques seront adaptés à une infrastructure de 380 V
8- Les conditions de garantie seront spécifiées
9- Des pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie
