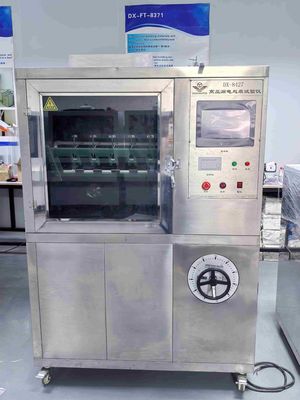

Machine d'essai multi-contraintes pour isolateurs - Essai 5000h - Machine d'essai CEI 62730-2024

Spécifications techniques pour la configuration de l'essai de contrainte multiple de 5000 heures conformément à la CEI 62730:2024

IEC 62730:2024

Dans le présent document, les prescriptions techniques du banc d'essai à contraintes multiples 5000h sont données conformément à la CEI 62730:2024.

Procédure d'essai

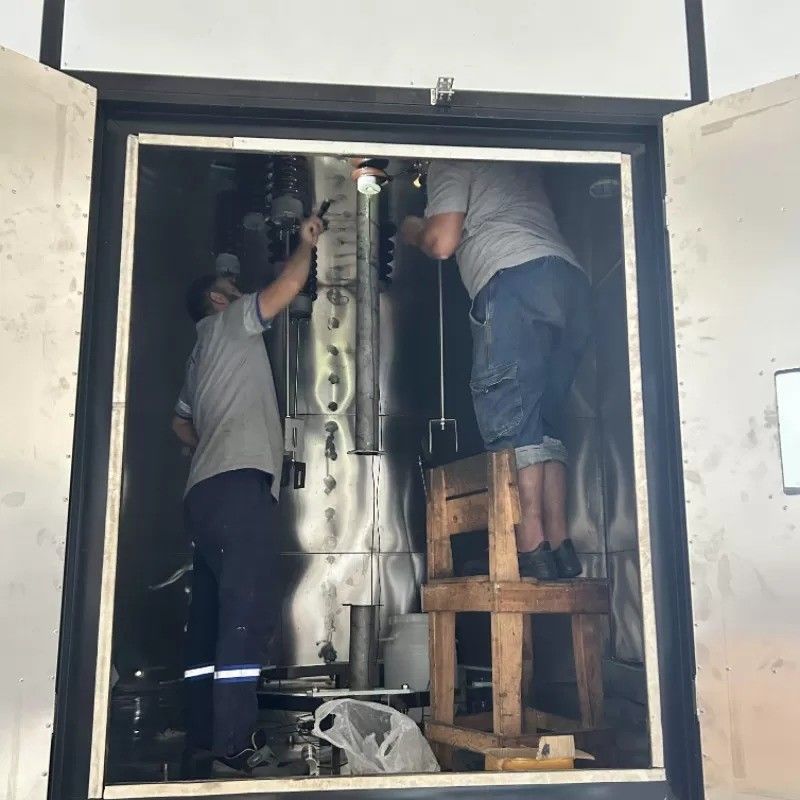

L'essai doit être effectué dans une chambre imperméable à la corrosion, dont le volume ne doit pas dépasser 20 m3.

Conditions d'essai

Le cycle des contraintes appliquées aux isolants et répétées pendant une période de 5 000 h est illustré à la figure 3.
de sorte que les échantillons d'essai soient également soumis aux effets de la variation de température et de la condensation.

Voltage

La tension d'essai de fréquence de puissance en kilovolts est ajustée à la distance réelle de rampage de
les spécimens d'essai. Il est déterminé en divisant la distance de rampage en millimètres par 34,6
(équivalent à une distance de rampe spécifique de 20 mm/kV, calculée comme valeur phase-phase).

Simulation solaire

L'irradiation solaire simulée est assurée par une lampe à arc au xénon d'une puissance nominale de 6500 W et équipée de 2 silicates de bore
la distance entre la lampe au xénon et les échantillons d'essai est d'environ 480 mm.

Un nouveau voyant et des filtres sont utilisés au début de chaque essai.
au cours de l'essai selon les recommandations du fabricant de la lampe.

Pluie artificielle

La pluie artificielle doit être fournie par des buses montées au-dessus des échantillons d'essai et en dehors de leur périmètre (voir figure 4).
Le taux de précipitation moyen doit être conforme à la norme IEC 60060-1.
des échantillons d'essai est pulvérisé individuellement.

Chaleur sèche

La chambre est chauffée jusqu'à 50 °C ± 2 °C; la durée maximale d'élévation de la température est de 15 minutes.

NOTE Il est recommandé de chauffer et d'isoler les parois de la chambre.

Humidité

Humidité relative nominale: RH = 95% ± 3% à 50 °C.

La pollution

La pollution est simulée par un brouillard salin (salinité: 7 kg/m3 ± 5%) pulvérisé par des buses de l'appareil.
Le type IEC 60507.

Les buses de pulvérisation sont montées près du fond de la chambre et pulvérisent vers le haut vers le toit de la chambre.
L'eau salée préparée à partir de NaCI dissous dans l'eau du robinet
L'intensité et l'uniformité du brouillard doivent être maintenues dans la zone d'exposition du spécimen.

Étalonnage du brouillard salé

L'étalonnage doit être effectué avant le début de l'essai.
Au moins deux récipients de collecte propres d'une surface de collecte de 8 000 mm2 ± 2 000 mm2 et d'une hauteur maximale de 100 mm sont
Les récipients sont placés de manière à ce que
ils ne sont pas protégés par les spécimens d'essai et éviter les gouttelettes provenant des éléments de construction de la chambre ou d'une autre source.

Ils doivent collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigés à 8000 mm2 de surface de collecte) en moyenne sur une période de
période minimale de 16 heures.

Système de recoding

1- Tous les paramètres d'essai seront enregistrés pendant la période d'essai de 5000 heures.
est imprimée.
2- La langue du programme sera l'anglais
3- Les mots de passe du programme seront donnés
4- Il y aura une infrastructure informatique permettant de stocker au moins 5 données de test.
5- Le processeur sera i9, 32GB de RAM Le système d'exploitation Windows sera utilisé

Conditions générales

1- Une formation sera dispensée sur l'entretien et l'utilisation du dispositif.
2- Une fois l'installation terminée, le dispositif fonctionnera sans problème pendant 1 mois (4 semaines) avant l'acceptation.
3- Des schémas électriques et des schémas du système de raccordement des conduites d'eau seront fournis.
4- Un manuel d'entretien sera fourni
5- Un manuel d'utilisation sera fourni.
6- Les pièces en contact avec le brouillard salé et la pluie seront inoxydables
7- Les composants électriques seront adaptés aux infrastructures 380V
8- Les conditions de garantie seront précisées
9- Les pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie
