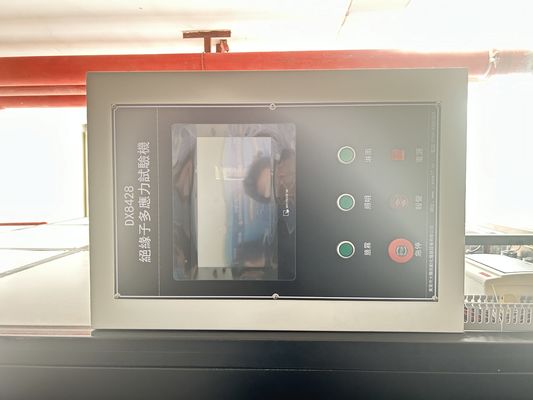

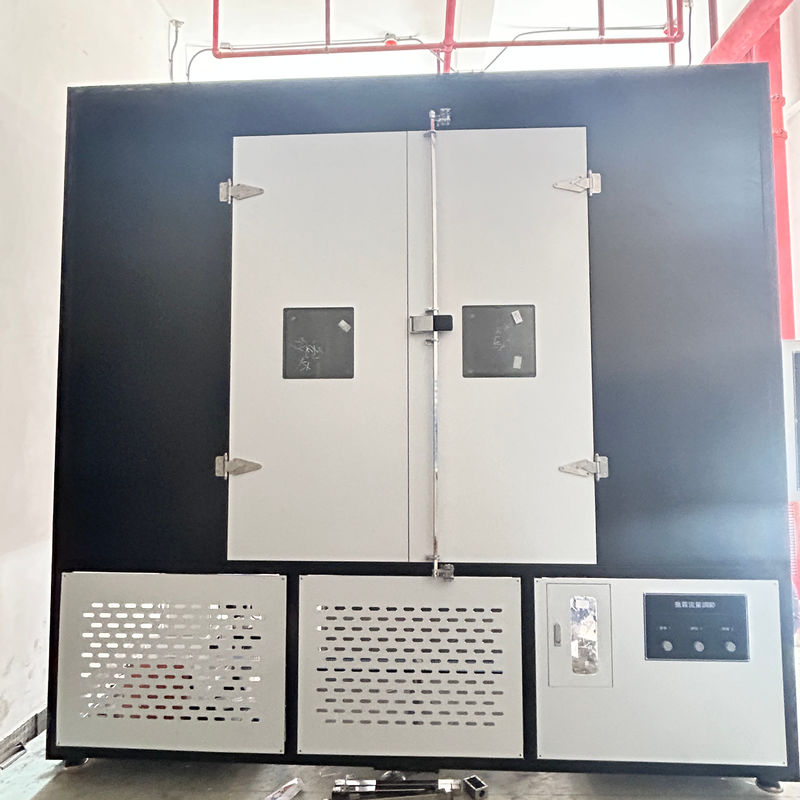

Nom du produit :
Spécifications techniques pour la configuration d'essai de contraintes multiples de 5 000 heures conformément à la norme CEI 62730:2024.
Conditions d'essai :
Le cycle de contraintes appliqué aux isolateurs et répété pendant une période de 5 000 h est illustré à la figure 3. Le cycle est conçu
de sorte que les éprouvettes soient également soumises aux effets des variations de température et de la condensation.
Pluie artificielle :
La pluie artificielle doit être fournie par des buses montées au-dessus des éprouvettes et à l'extérieur de leur périmètre (voir figure 4). Le
le taux de précipitation moyen doit être conforme à la norme CEI 60060-1. De l'eau d'une résistivité minimale de 85 nm doit être utilisée. Chaque
des éprouvettes est pulvérisée individuellement.
Étalonnage du brouillard salin :
L'étalonnage sera effectué avant le début de l'essai.
Au moins deux récipients collecteurs propres d'une surface de collecte de 8 000 mm2 ± 2 000 mm2 et d'une hauteur maximale de 100 mm chacun sont placés aussi près que possible de la position des extrémités de l'objet d'essai. Les récipients sont positionnés de manière à ne pas être protégés par les éprouvettes et à éviter les gouttes des éléments de construction de la chambre ou d'une autre source.
Ils doivent collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigé à une surface de collecte de 8 000 mm2) en moyenne sur une période minimale de 16 h.
REMARQUE Le débit nécessaire pour obtenir de telles précipitations (généralement de l'ordre de 0,3 l/m3h basé sur une chambre ne dépassant pas (15 m3) doit être noté. (Le débit d'eau est défini en litres par heure et par mètre cube du volume de la chambre d'essai.)
Par la suite, pendant l'essai, le débit doit être vérifié au moins toutes les 100 h et doit rester dans les ± 25 % de la valeur initiale.
il n'est pas permis de faire recirculer l'eau.
Conditions générales :
1- Une formation sera dispensée sur la maintenance et l'utilisation de l'appareil
2- Une fois l'installation terminée, l'appareil fonctionnera sans aucun problème pendant 1 mois (4 semaines) pour l'acceptation.
3- Des schémas électriques et des schémas de raccordement des conduites d'eau seront fournis
4- Un manuel de maintenance sera fourni
5- Un manuel d'utilisation sera fourni
6- Les pièces en contact avec le brouillard salin et la pluie seront en acier inoxydable
7- Les composants électriques seront adaptés à une infrastructure de 380 V
8- Les conditions de garantie seront spécifiées
9- Des pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie
Principaux avantages des isolateurs :
1. Excellente performance d'isolation
Les isolateurs peuvent isoler efficacement la haute tension en augmentant la distance de fuite, empêcher les fuites de courant et les amorçages d'arc, et assurer le fonctionnement sûr du système d'alimentation. Par exemple, les isolateurs composites sont fabriqués à partir de matériaux tels que le caoutchouc de silicone, qui ont une excellente résistance aux amorçages dus à la pollution et peuvent maintenir la stabilité dans des environnements fortement pollués.2. Haute résistance mécanique et durabilité Les isolateurs modernes, tels que les isolateurs composites en résine époxy de quatrième génération, ont une fiabilité mécanique plus élevée et peuvent résister à des charges mécaniques extrêmes (telles que les vibrations dues au vent, le givrage) et aux changements de température, réduisant ainsi les défaillances causées par la dégradation des matériaux.
Tendances de développement futures des isolateurs : 1. Innovation des matériaux et amélioration des performances L'isolateur composite dur de quatrième génération : utilisant des matériaux à base de résine époxy, il résout les problèmes de défaillance d'étanchéité de l'interface et d'auto-explosion des trois générations précédentes de produits, et possède une résistance mécanique élevée et une résistance aux amorçages dus à la pollution. Il est entré dans la phase de pré-production commerciale 710. Matériaux nanocomposites : En ajoutant des nanoparticules pour améliorer la résistance au vieillissement et aux UV des matériaux, ils peuvent s'adapter aux nouvelles exigences telles que les harmoniques haute fréquence dans les réseaux intelligents.2. Extension des domaines d'application Transmission haute tension et ultra-haute tension : Avec la modernisation du réseau électrique mondial, la demande d'isolateurs avec des niveaux de tension de 750 kV et plus a augmenté, en particulier dans les projets de transmission dans des zones extrêmes telles que les déserts et les régions très froides. Nouvelles énergies et transport ferroviaire : La demande d'isolateurs légers et de haute fiabilité dans les centrales éoliennes, les centrales photovoltaïques et les réseaux de contact ferroviaires à grande vitesse stimule la croissance du marché.
