Nom du produit :

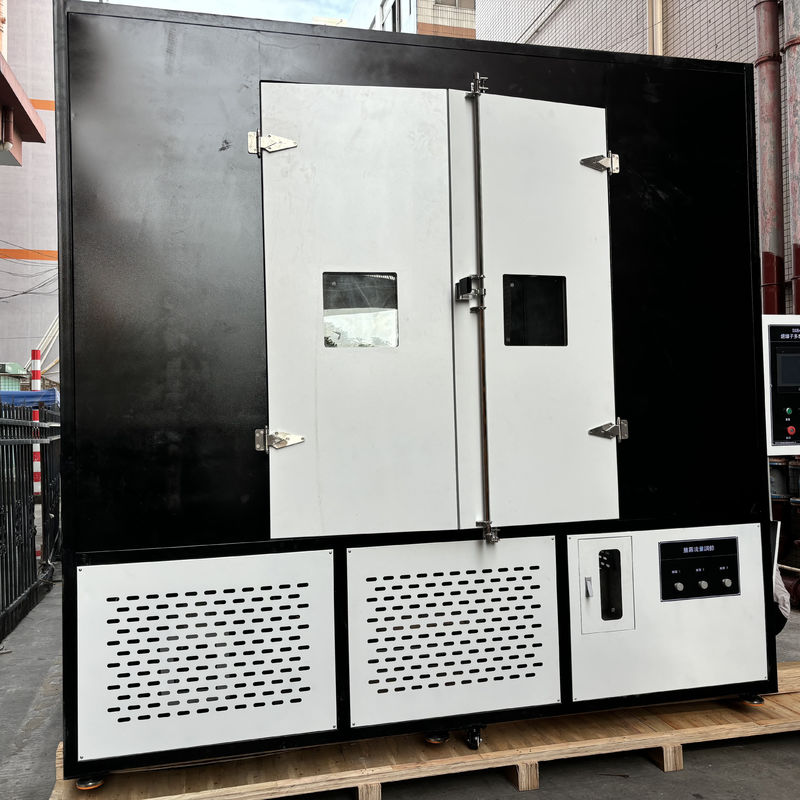

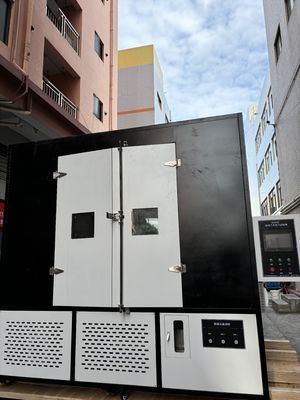

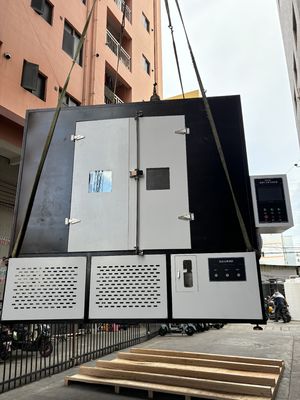

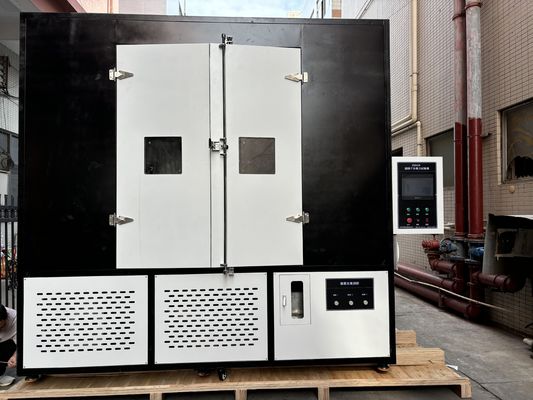

Spécifications techniques pour le montage d'essai de contraintes multiples de 5000 heures conformément à la norme IEC 62730:2024.
Conditions de test :
Le cycle de contraintes appliquées aux isolateurs et répété pendant une période de 5 000 h est montré dans la figure 3. Le cycle est conçu
de manière à ce que les spécimens d'essai soient également soumis aux effets de la variation de température et de la condensation.
Pluie artificielle :
La pluie artificielle sera fournie par des buses montées au-dessus des spécimens d'essai et à l'extérieur de leur périmètre (voir figure 4). Le
taux de précipitation moyen sera conforme à la norme IEC 60060-1. De l'eau d'une résistivité minimale de 85 nm sera utilisée. Chaque
des spécimens d'essai est pulvérisé individuellement.
Calibration du brouillard salin :
La calibration sera effectuée avant le début du test.
Au moins deux récipients de collecte propres avec une surface de collecte de 8 000 mm2 ± 2 000 mm2 et une hauteur maximale de 100 mm chacun sont placés aussi près que possible de la position des extrémités de l'objet d'essai. Les récipients sont positionnés de manière à ne pas être masqués par les spécimens d'essai et à éviter le ruissellement des éléments de construction de la chambre ou d'une autre source.
Ils devraient collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigé à une surface de collecte de 8000 mm2) en moyenne sur une période minimale de 16 h.
NOTE Le débit nécessaire pour obtenir de telles précipitations (typiquement de l'ordre de 0,3 l/m3h basé sur une chambre ne dépassant pas 15 m3) doit être noté. (Le débit d'eau est défini en litres par heure et par mètre cube du volume de la chambre d'essai.)
Par la suite, pendant le test, le débit doit être vérifié au moins toutes les 100 h et doit rester dans la plage de ± 25 % de la valeur initiale.
il n'est pas permis de recirculer l'eau.
Conditions générales :
1- Une formation sera dispensée sur la maintenance et l'utilisation de l'appareil
2- Après l'achèvement de l'installation, l'appareil fonctionnera sans aucun problème pendant 1 mois (4 semaines) pour acceptation.
3- Les schémas électriques et les schémas du système de raccordement des conduites d'eau seront fournis
4- Le manuel de maintenance sera fourni
5- Le manuel de l'utilisateur sera fourni
6- Les pièces en contact avec le brouillard salin et la pluie seront en acier inoxydable
7- Les composants électriques seront adaptés à une infrastructure de 380V
8- Les conditions de garantie seront spécifiées
9- Des pièces de rechange seront fournies pendant 10 ans
10- La liste des consommables sera fournie
Avantages clés des isolateurs :
1.Bonnes performances d'isolation
Les isolateurs peuvent isoler efficacement la haute tension en augmentant la distance de fuite, prévenir les fuites de courant et les arcs électriques, et assurer le fonctionnement sûr du système d'alimentation. Par exemple, les isolateurs composites sont fabriqués à partir de matériaux tels que le caoutchouc de silicone, qui ont une bonne résistance aux arcs électriques dus à la pollution et peuvent maintenir leur stabilité dans des environnements fortement pollués.2.Haute résistance mécanique et durabilité Les isolateurs modernes, tels que les isolateurs composites en résine époxy de quatrième génération, ont une fiabilité mécanique plus élevée et peuvent supporter des charges mécaniques extrêmes (telles que les vibrations du vent, le givrage) et des changements de température, réduisant ainsi les défaillances dues à la dégradation des matériaux.
Tendances futures du développement des isolateurs : 1.Innovation matérielle et amélioration des performances Isolateur composite dur de quatrième génération : utilisant des matériaux à base de résine époxy, il résout les problèmes de défaillance d'étanchéité de l'interface et d'auto-explosion des trois générations de produits précédentes, et possède une résistance mécanique et une résistance aux arcs électriques dus à la pollution élevées. Il est entré en phase de pré-production commerciale 710. Matériaux nanocomposites : en ajoutant des nanoparticules pour améliorer la résistance au vieillissement et aux UV des matériaux, ils peuvent s'adapter aux nouvelles exigences telles que les harmoniques à haute fréquence dans les réseaux intelligents.2.Expansion des domaines d'application Transport haute et très haute tension : avec la modernisation du réseau électrique mondial, la demande d'isolateurs de niveaux de tension de 750 kV et plus a explosé, en particulier dans les projets de transmission dans des zones extrêmes telles que les déserts et les régions froides. Nouvelles énergies et transport ferroviaire : la demande d'isolateurs légers et fiables dans l'énergie éolienne, les centrales solaires photovoltaïques et les réseaux de contact des trains à grande vitesse stimule la croissance du marché.
