Nom du produit:
Spécifications techniques pour la configuration de l'essai de contrainte multiple de 5000 heures conformément à la CEI 62730:2024.
Le champ d'application:
L'équipement est principalement utilisé pour simuler la
un essai exhaustif des performances des isolants dans des conditions de travail complexes et une évaluation de leur durabilité et de leur fiabilité par l'application d'effets d'accouplement à plusieurs contraintes tels que la charge mécanique,haute tension, les changements de température et d'humidité, et la corrosion chimique.
1.Camp électrique: essai flashover anti-âge et anti-pollution des isolants des lignes de transport haute tension et des équipements des sous-stations.
2.Transit ferroviaire: évaluation des performances des composants isolants des chaînes ferroviaires électrifiées dans des environnements de vibration, d'arc et humides.
3.Nouveau scénario énergétique: vérification à long terme de la fiabilité des équipements d'isolation extérieure photovoltaïques/éoliens sous UV, sel
cycle de pulvérisation et de chaleur humide.
4Environnement industriel: test de résistance à la corrosion chimique et de résistance à basse pression des isolants dans les usines chimiques et les installations côtières.
Les types d'essai couvrent l'accouplement mécanico-électrique (tels que les vibrations + décharges partielles),synthèse électrique environnementale (par exemple, pulvérisation saline + distorsion du champ électrique) et vieillissement accéléré par plusieurs facteurs (choc thermique + corrosion chimique), qui sont conformes aux normes CEI et GB et fournissent un support de données pour l'amélioration de la R & D, l'inspection de la qualité et les stratégies d'exploitation et de maintenance.

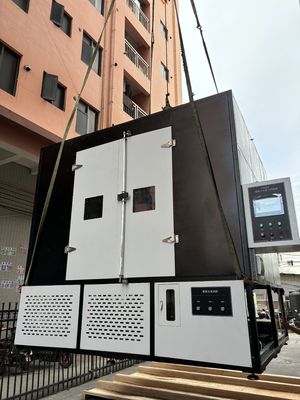

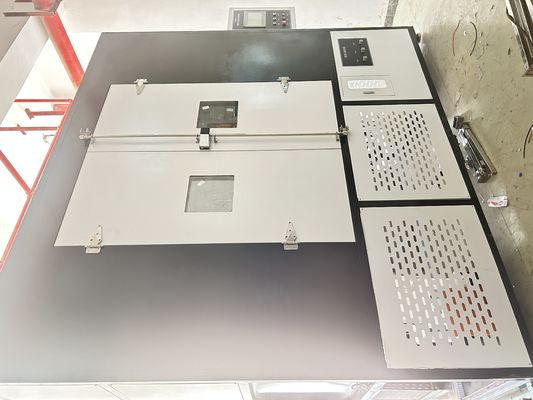

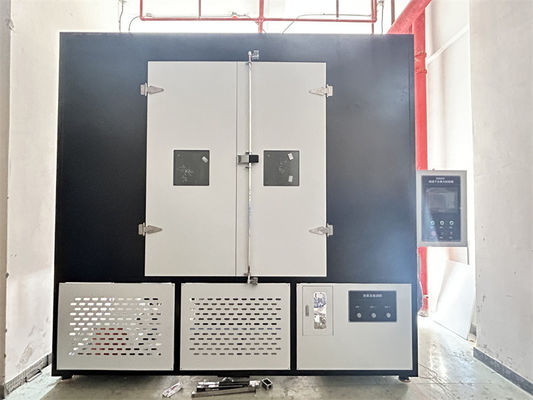

Procédure d'essai:
1- Le revêtement intérieur de la cabine d'essai doit être en acier inoxydable résistant à la corrosion (306 ou 315).
2- Le matériau résistant à la corrosion sera fait d'une seule pièce autant que possible sur chaque mur qui ne sera pas fixé.
3- Les dimensions intérieures de la cabine seront de 2,7x3,0x2,4 m (volume total de 18,63 m3)
4- Il y aura une fenêtre équipée d'un verre anti-radiation sur la porte.
5- La distance entre les échantillons d'essai et la lampe à xénon doit être de 1 m
6- L'épaisseur de la paroi sera de 10 cm et l'intérieur sera recouvert d'un matériau isolant thermique
Conforme aux normes:
Dans le présent document, les prescriptions techniques du banc d'essai à contraintes multiples 5000h sont données conformément à la CEI 62730:2024.
Conditions d'essai:
1Le cycle des contraintes appliquées aux isolants et répétées pendant une période de 5 000 h est illustré à la figure 3.Le cycle est conçu de manière à ce que les spécimens d'essai soient également soumis aux effets des variations de température et de la condensation..
2Les échantillons d'essai sont disposés verticalement dans la chambre comme indiqué à la figure 4.
Il doit y avoir un espace libre d'au moins 400 mm entre les bords adjacents des cabines des échantillons d'essai et entre les échantillons d'essai et le toit, les murs et le sol.
3Les échantillons d'essai doivent être nettoyés avec de l'eau désionisée avant de commencer l'essai.
4Les interruptions hebdomadaires de l'essai à des fins d'inspection, chacune n'excédant pas une heure, sont admises. Les périodes d'interruption ne sont pas comptées dans la durée de l'essai.Cinq interruptions plus longues de 60 heures chacune sont autorisées.Un temps d'essai supplémentaire de trois fois la durée de la période d'interruption doit être ajouté. Le rapport d'essai final doit inclure tous les détails des interruptions.
Pluie artificielle:
La pluie artificielle doit être fournie par des buses montées au-dessus des échantillons d'essai et en dehors de leur périmètre (voir figure 4).
Le taux de précipitation moyen doit être conforme à la norme IEC 60060-1.
des échantillons d'essai est pulvérisé individuellement.
Système de contrôle du réservoir de solution saline:
Capacité 1 tonne, réservoir en acier inoxydable 304.
2.Double couche et isolée avec couvercle ouverte et bras de mélange.
3- chauffé avec un élément résistif, avec un système d'ajout de sel à vis.
4.Comprend un châssis de freinage à verrouillage et un système de décharge de débordement.
5Système de commande du réservoir de lavage d'eau:
6.Des spécifications similaires à celles du réservoir de solution saline, avec une conception en acier inoxydable 304 de 1 tonne et des capacités de chauffage.
Étalonnage du brouillard salé:
L'étalonnage doit être effectué avant le début de l'essai.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectLes récipients sont placés de manière à ne pas être protégés par les échantillons d'essai et à éviter les gouttelettes provenant des éléments de construction de la chambre ou d'une autre source.
Ils doivent collecter entre 1,5 et 2,0 ml de précipitations par heure (corrigés à 8000 mm2 de surface de collecte) en moyenne sur une période minimale de 16 heures.
NOTE Le débit nécessaire pour obtenir une telle précipitation (typiquement de l'ordre de 0,3 l/m3h pour une chambre n'excédant pas 15 m3) doit être noté.(Le débit d'eau est défini en litres par heure et par mélleur cube du volume de la chambre d'essai.)
Par la suite, au cours de l'essai, le débit doit être vérifié au moins toutes les 100 heures et doit rester à ± 25% de la valeur initiale.
il n'est pas autorisé de remettre l'eau en circulation.
Conditions générales:
1- Une formation sera dispensée sur l'entretien et l'utilisation du dispositif.
2- Une fois l'installation terminée, le dispositif fonctionnera sans problème pendant 1 mois (4 semaines) avant l'acceptation.
3- Des schémas électriques et des schémas du système de raccordement des conduites d'eau seront fournis.
4- Un manuel d'entretien sera fourni
5- Un manuel d'utilisation sera fourni.
6- Les pièces en contact avec le brouillard salé et la pluie seront inoxydables
7- Les composants électriques seront adaptés aux infrastructures 380V
8- Les conditions de garantie seront précisées
9- Les pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie
Principaux avantages des isolants:
1.Excellentes performances d'isolation
Les isolants peuvent isoler efficacement les hautes tensions en augmentant la distance de ramassage, en empêchant les fuites de courant et les surtensions d'arc et en assurant le fonctionnement sûr du système d'alimentation.Les isolants composites sont fabriqués à partir de matériaux tels que le caoutchouc de silicone., qui présentent une excellente résistance aux reflets de pollution et peuvent maintenir leur stabilité dans des environnements fortement pollués.2. Haute résistance mécanique et durabilitéLes isolants modernes, tels que les isolants composites en résine époxy de quatrième génération, ont une fiabilité mécanique plus élevée et peuvent résister à des charges mécaniques extrêmes (telles que les vibrations du vent, les éclaboussures, etc.).Les changements de température, réduisant les défaillances causées par la dégradation des matériaux.
Tendances futures de développement des isolants: 1.Innovation matérielle et amélioration des performancesL'isolant composite dur de quatrième génération: en utilisant des matériaux à base de résine époxy, il résout les problèmes de défaillance de l'étanchéité des interfaces et de l'autoexplosion des trois générations précédentes de produits,Il a été introduit dans la phase de pré-production commerciale 710.En ajoutant des nanoparticules pour améliorer la résistance au vieillissement et la résistance aux UV des matériaux, ils peuvent s'adapter à de nouvelles exigences telles que les harmoniques à haute fréquence dans les réseaux intelligents.2Élargissement des domaines d'applicationTransmission haute tension et ultra-haute tension: avec la modernisation du réseau électrique mondial, la demande d'isolants de 750 kV et plus a augmenté.en particulier dans les projets de transport dans des zones extrêmes telles que les déserts et les régions très froides- Nouvelles énergies et transport ferroviaire: La demande d'isolants légers et fiables dans l'énergie éolienne, les centrales photovoltaïques et les réseaux ferroviaires à grande vitesse est à l'origine de la croissance du marché.
