Nom du produit :
Spécifications techniques pour la configuration d'essai de contraintes multiples de 5000 heures conformément à la norme CEI 62730:2024.
Champ d'application :
L'équipement est principalement utilisé pour simuler le
test de performance complet des isolateurs dans des conditions de travail complexes, et évaluer leur durabilité et leur fiabilité en appliquant des effets de couplage multi-contraintes tels que la charge mécanique, la haute tension, les changements de température et d'humidité et la corrosion chimique. Comprend :
1. Champ d'alimentation : essai de tenue au vieillissement et aux décharges rampantes des isolateurs pour les lignes de transport haute tension et les équipements de sous-station.
2. Transit ferroviaire : évaluation des performances des composants isolés de la caténaire ferroviaire électrifiée dans des environnements vibratoires, d'arc et humides.
3. Scénario de nouvelle énergie : vérification de la fiabilité à long terme des équipements d'isolation extérieurs photovoltaïques/éoliens sous UV, sel
pulvérisation et cycle de chaleur humide.
4. Environnement industriel : essai de résistance à la corrosion chimique et de résistance à basse pression des isolateurs dans les usines chimiques et les installations côtières.
Les types d'essais couvrent le couplage mécanique-électrique (tel que vibration + décharge partielle), la synthèse environnement-électrique (tel que brouillard salin + distorsion du champ électrique) et le vieillissement accéléré multi-facteurs (choc thermique + corrosion chimique), qui sont conformes aux normes CEI et GB et fournissent un support de données pour l'amélioration de la R&D, l'inspection de la qualité et les stratégies d'exploitation et de maintenance.

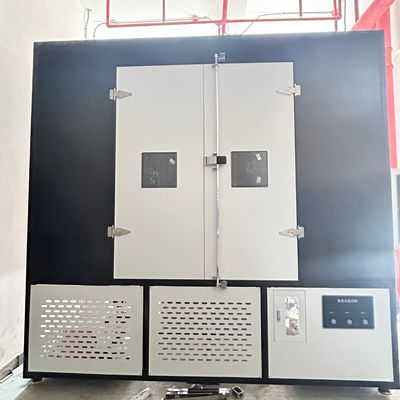

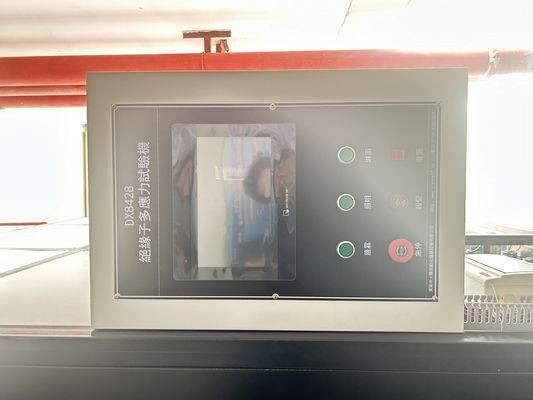

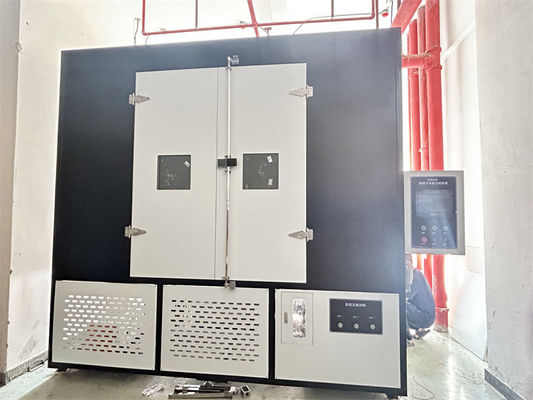

Procédure d'essai :
1- Le revêtement intérieur de la cabine d'essai sera en acier inoxydable résistant à la corrosion (306 ou 315). Un revêtement peut être appliqué contre le brouillard salin et la corrosion.
2- Le matériau résistant à la corrosion sera fabriqué en une seule pièce autant que possible sur chaque paroi qui ne sera pas fixée.
3- Les dimensions intérieures de la cabine seront de 2,7x3,0x2,4 m (volume total 18,63 m3)
4- Il y aura une fenêtre équipée d'un verre bloquant les radiations sur la porte.
5- La distance entre les échantillons d'essai et la lampe au xénon sera de 1 m
6- L'épaisseur de la paroi sera d'au moins 10 cm et l'intérieur sera recouvert d'un matériau d'isolation thermique
Conforme aux normes :
Dans ce document, les exigences techniques du banc d'essai multi-contraintes de 5000 h sont données conformément à la norme CEI 62730:2024.
Conditions d'essai :
1. Le cycle des contraintes appliquées aux isolateurs et répété pendant une période de 5 000 h est illustré à la figure 3. Le cycle est conçu de manière à ce que les éprouvettes soient également soumises aux effets des variations de température et de la condensation.

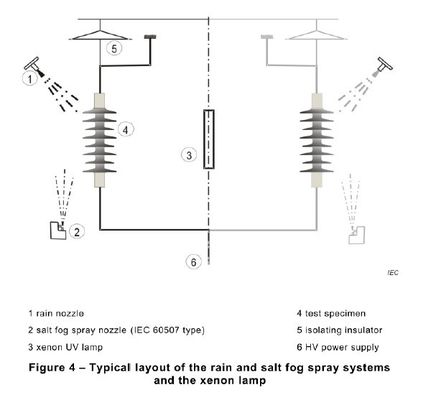

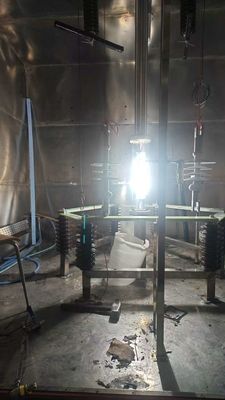

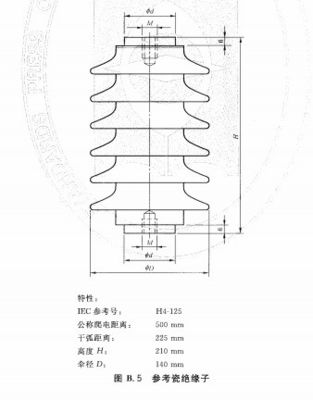

2. Les éprouvettes sont disposées verticalement dans la chambre comme illustré à la figure 4. Il doit y avoir
un dégagement d'au moins 400 mm entre les bords adjacents des jupes des éprouvettes et entre les éprouvettes et le toit, les parois et le sol.
3. Les éprouvettes doivent être nettoyées à l'eau désionisée avant de commencer l'essai. Jusqu'à trois paires d'éprouvettes avec une distance de fluage comparable peuvent être testées simultanément.
4. Des interruptions hebdomadaires de l'essai à des fins d'inspection, chacune ne dépassant pas 1 h, sont autorisées. Les périodes d'interruption ne sont pas comptabilisées dans la durée de l'essai. Cinq interruptions plus longues, d'une durée maximale de 60 h chacune, sont autorisées. Un temps d'essai supplémentaire égal à trois fois la durée de la période d'interruption doit être ajouté. Le rapport d'essai final doit inclure tous les détails des interruptions.
Pluie artificielle :
La pluie artificielle doit être fournie par des buses montées au-dessus des éprouvettes et à l'extérieur de leur périmètre (voir figure 4). Le
taux de précipitation moyen doit être conforme à la norme CEI 60060-1. De l'eau d'une résistivité minimale de 85 nm doit être utilisée. Chaque
des éprouvettes est pulvérisée individuellement.
Système de contrôle du réservoir de solution saline：
Capacité de 1 tonne, réservoir en acier inoxydable 304.
2. Double couche et isolé avec un couvercle ouvrable et des bras de mélange.
3. Chauffé avec un élément résistif, avec un système d'ajout de sel à vis.
4. Comprend un châssis de freinage et un système de décharge de trop-plein.
5. Système de contrôle du réservoir de lavage à l'eau :
6. Spécifications similaires à celles du réservoir de solution saline, avec une conception en acier inoxydable 304 de 1 tonne et des capacités de chauffage.
Étalonnage du brouillard salin :
L'étalonnage sera effectué avant le début de l'essai.
Au moins deux récipients collecteurs propres d'une surface de collecte de 8 000 mm2 ± 2 000 mm2 et d'une hauteur maximale de 100 mm chacun sont placés aussi près que possible de la position des extrémités de l'objet d'essai. Les récipients sont positionnés de manière à ne pas être protégés par les éprouvettes et à éviter les gouttes des éléments de construction de la chambre ou d'une autre source.
Ils doivent collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigé à une surface de collecte de 8 000 mm2) en moyenne sur une période minimale de 16 h.
REMARQUE Le débit nécessaire pour obtenir de telles précipitations (généralement de l'ordre de 0,3 l/m3h basé sur une chambre ne dépassant pas (15 m3) doit être noté. (Le débit d'eau est défini en litres par heure et par mètre cube du volume de la chambre d'essai.)
Par la suite, pendant l'essai, le débit doit être vérifié au moins toutes les 100 h et doit rester dans les ± 25 % de la valeur initiale.
il n'est pas permis de faire recirculer l'eau.
Conditions générales :
1- Une formation sera dispensée sur la maintenance et l'utilisation de l'appareil
2- Une fois l'installation terminée, l'appareil fonctionnera sans aucun problème pendant 1 mois (4 semaines) pour l'acceptation.
3- Des schémas électriques et des schémas du système de raccordement des conduites d'eau seront fournis
4- Un manuel de maintenance sera fourni
5- Un manuel d'utilisation sera fourni
6- Les pièces en contact avec le brouillard salin et la pluie seront en acier inoxydable
7- Les composants électriques seront adaptés à l'infrastructure 380 V
8- Les conditions de garantie seront spécifiées
9- Des pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie
Principaux avantages des isolateurs：
1. Excellente performance d'isolation
Les isolateurs peuvent isoler efficacement la haute tension en augmentant la distance de fluage, empêcher les fuites de courant et les amorçages d'arc, et assurer le fonctionnement sûr du système d'alimentation. Par exemple, les isolateurs composites sont fabriqués à partir de matériaux tels que le caoutchouc de silicone, qui ont une excellente résistance aux amorçages de pollution et peuvent maintenir la stabilité dans des environnements fortement pollués.2. Résistance mécanique et durabilité élevées Les isolateurs modernes, tels que les isolateurs composites en résine époxy de quatrième génération, ont une fiabilité mécanique plus élevée et peuvent résister à des charges mécaniques extrêmes (telles que les vibrations dues au vent, le givrage) et aux changements de température, réduisant ainsi les défaillances causées par la dégradation des matériaux.
Tendances de développement futur des isolateurs : 1. Innovation des matériaux et amélioration des performances L'isolateur composite dur de quatrième génération : utilisant des matériaux à base de résine époxy, il résout les problèmes de défaillance d'étanchéité de l'interface et d'auto-explosion des trois générations précédentes de produits, et possède une résistance mécanique et une résistance aux amorçages de pollution élevées. Il est entré dans la phase de pré-production commerciale 710. Matériaux nanocomposites : en ajoutant des nanoparticules pour améliorer la résistance au vieillissement et aux UV des matériaux, ils peuvent s'adapter aux nouvelles demandes telles que les harmoniques haute fréquence dans les réseaux intelligents.2. Extension des domaines d'application Transmission haute tension et ultra-haute tension : avec la modernisation du réseau électrique mondial, la demande d'isolateurs avec des niveaux de tension de 750 kV et plus a augmenté, en particulier dans les projets de transmission dans des zones extrêmes telles que les déserts et les régions très froides. Nouvelle énergie et transit ferroviaire : la demande d'isolateurs légers et de haute fiabilité dans les centrales éoliennes, les centrales photovoltaïques et les réseaux de contact ferroviaires à grande vitesse stimule la croissance du marché.
