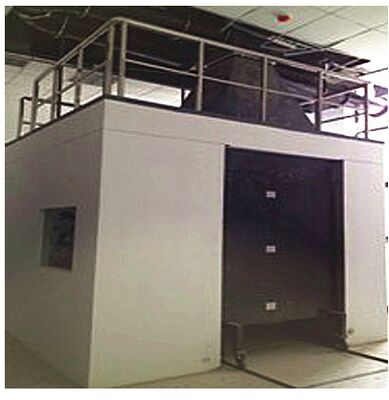

Testeur à combustion unique pour matériaux ou produits de construction

Principe du test

Placer l'échantillon dans une flamme de diffusion de 30 kW. Les gaz de combustion sont collectés par la hotte d'extraction pour analyse. Grâce à l'analyse des gaz, le taux de dégagement de chaleur de l'échantillon peut être calculé en fonction de l'épuisement de l'oxygène.

La génération de fumée est évaluée en mesurant l'atténuation du faisceau lumineux causée par la fumée dans le conduit d'échappement. Observer le comportement de combustion de l'échantillon pour comprendre la propagation de la flamme et l'apparition de particules et de gouttelettes de combustion.

1,Champ d'application :

La méthode utilisée pour déterminer la performance de réaction au feu des matériaux ou produits de construction (à l'exclusion des matériaux de revêtement de sol et des produits spécifiés dans la résolution CE 2000/147/CE) dans un essai de combustion unitaire (SBI).

2,Conformité aux normes :

Conforme aux exigences de la norme GB/T 20284-2006 "Essai de combustion d'un seul corps pour les matériaux ou produits de construction" et des normes d'essai EN13823 "Méthode d'essai de combustion d'un seul corps (SBI)".

3, Paramètres de performance :

L'équipement comprend une chambre d'essai de combustion, une salle de contrôle, un petit chariot, des tuyaux d'échappement de fumée, un dispositif de collecte et d'analyse des données et un dispositif de contrôle de l'alimentation en gaz.

• Chambre d'essai de combustion : L3000×L3000×H2400 (MM), avec une hotte de collecte et un tuyau d'échappement de fumée reliés à la conduite d'échantillonnage en haut de la pièce, et un espace pour l'entrée et la sortie d'air naturel sous le petit chariot. Pendant l'expérience, la chaleur dégagée par la combustion de l'échantillon et les produits de combustion doit être évacuée par le tuyau d'échappement et construite avec des murs en briques.
• La source d'allumage est un brûleur à bac à sable à angle droit au propane de 31 kW placé dans le coin vertical du petit chariot (avec une longueur de côté de 250 mm et une hauteur de 80 mm).
• Une zone d'échantillonnage complète est mise en place dans le conduit d'échappement de fumée pour placer les capteurs et les tuyaux d'échantillonnage.
• Vitesse d'échappement de fumée : 0,50 m³/s à 0,65 m³/s.
• Mesure de la température ambiante intérieure : thermocouple blindé de type K avec un diamètre de 1 mm, essai de pression ambiante : ± 200Pa.
• Mesure de la température du conduit d'échappement : un thermocouple blindé de type K importé avec un diamètre de 0,5.
• Précision de la mesure de la température : 0,5 ℃.
• Capteur de pression de haute précision pour le conduit d'échappement de fumée, avec une précision de ± 2Pa
• Précision du système d'enregistrement du temps : 0,1 s.
• Durée du test : 1 à 30 minutes peuvent être définies.
• Système de mesure de la densité de la fumée, capable de mesurer la densité de la fumée pendant le processus de test.
• L'analyseur de gaz et les composants clés sont tous d'origine importée.
• Équipé d'un ordinateur embarqué et d'un écran LCD de 8,4 pouces, avec des options d'interface de communication multiples TCP/IP et RS-232
• Mesure de l'oxygène : Plage de mesure : 0-25%
• Sortie du signal : 4-20mA;
• Temps de réponse T90 : ≤ 2S;
• Température ambiante : 0-45℃;
• Humidité relative :<90% (sans condensation) ;
• Linéarité :<±0,1% O2 ;
• Dérive zéro : 0,05% O2 (une semaine) ;
• Répétabilité :<± 0,02% O2 ;
• Mesure du dioxyde de carbone (CO2) :
• Plage de mesure : 0-10%
• Reproductibilité :＜±1% Structure interne de l'armoire de commande
• Dérive zéro :≤2%/semaine
• Dérive de la plage :≤2%/semaine
• Déviation linéaire :＜±1%
• Temps de réponse : T90≤2 s
• Le système de collecte de données peut collecter et enregistrer des données expérimentales telles que la concentration d'oxygène, la concentration de monoxyde de carbone, la température, la densité de la fumée, le taux de dégagement de chaleur, le taux de perte de masse, etc., qui peuvent être enregistrées.

Rapport d'essai

Le rapport contient des informations sur les échantillons d'essai et les résultats des essais. La liste des résultats des essais est la suivante

●Figra, le taux de croissance du feu calculé en fonction de la chaleur dégagée pendant toute la période d'exposition [watts par seconde].

●THR, la chaleur totale dégagée pendant la période d'évaluation [mégajoules].

●TSP, la production totale de fumée pendant la période d'évaluation [m2].

●SMOGRA, taux de croissance de la fumée basé sur le volume de production de fumée [m2/s2].

●LFS, a-t-on observé la propagation latérale des flammes jusqu'à l'extrémité de l'aile longue

● A-t-on observé des gouttelettes brûlantes

Le rapport d'essai comprend également des illustrations des mesures du sujet pendant le processus d'essai, ainsi que des photos des échantillons d'essai avant et après l'essai.
