Machine d'essai de résistance à l'arc

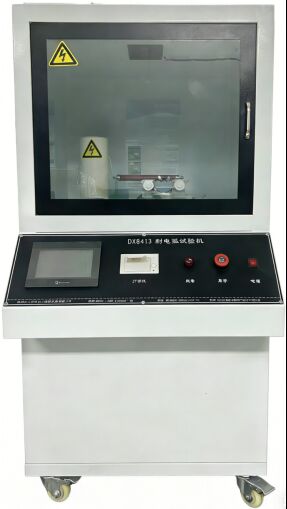

DX8413 machine d'essai de résistance à l'arc

Principalement applicable à:

GB/T1411-2002 Essai de résistance aux décharges d'arc à haute tension et à faible courant des matériaux isolants solides secs.

Conformité aux normes: Ce testeur est conçu et fabriqué conformément aux normes GB1411, IPC650, IEC 61621, ASTMD495 et est conforme aux méthodes d'essai telles que JEC 149 et UL 746A.

Une brève introduction au principe d'essai:

Dans des conditions d'essai spécifiées (à l'aide d'électrodes spécifiques et d'un programme d'augmentation progressive de tension/courant),une tension élevée est appliquée à la surface du matériau pour induire une décharge d'arc intermittente ou continue. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)L'instrument enregistre le temps écoulé (en secondes) entre le début de l'essai et la défaillance du matériau.Ce temps est appelé temps de résistance à l'arc du matériau et sert d'indicateur principal pour évaluer ses performances..

Le champ d'application:

L'évaluation des performances de résistance à l'arc des matériaux isolants électriques tels que les plastiques, les adhésifs en résine et les peintures isolantes utilisés dans des industries telles que les moteurs, les appareils électroménagers,et appareils électroménagers est principalement applicable à l'essai des performances de résistance à l'arc des matériaux isolants solides tels que les plastiques, films, résines, mica, céramiques, verre, huile isolante, peinture isolante, carton et autres supports.

Caractéristiques: la machine d'essai de résistance à l'arc adopte un contrôle informatique et la courbe d'essai peut être observée en ligne pendant le processus d'essai; Stocke automatiquement les conditions d'essai et les données des résultats des tests,et peut accéder, afficher et imprimer

Principe expérimental: Utilisé pour tester la résistance à l'arc des matériaux isolants solides; le matériau à tester sera exposé à une tension élevée,augmentation progressive du faible environnement de courant jusqu'à ce qu'un canal conducteur stable se forme à la surface du matériauCe temps est le temps de résistance à l'arc du matériau.

Principales exigences techniques:

1Voltage d'entrée: 220 V CA

2. tension de sortie: 0 à 20 KV AC;

3Capacité électrique: 1,5 KVA

4- Méthode d'essai: arc intermittent, arc continu

5. Courant d'essai: 10MA-20MA-30MA-40MA en option

6. Erreur de régulation de la tension d'essai: ≤ 1%

7. Erreur de temps d'allumage/d'arrêt de l'arc: < 5 ms

8. tension d'essai réglable en continu: 0 à 20 KV

9. précision de commande du courant: ± 10%

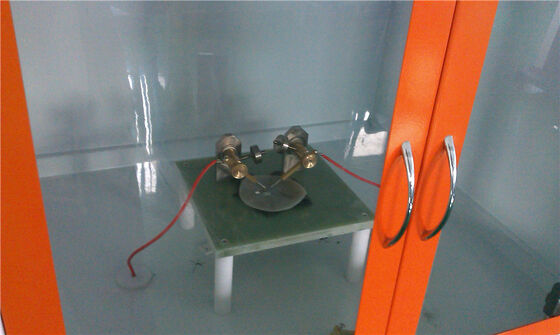

10Spécification de l'électrode: électrode en acier inoxydable 25,4 mm * 12,7 mm * 0,15 mm

électrode en acier au tungstène 56 mm * 7 mm * 30 mm

Angle de configuration des électrodes 110 degrés

L'angle entre l'électrode et le plan horizontal est de 35 degrés

Poids de l'électrode: 50 G

11Mesures de sécurité:

(1) Protection contre les surtensions

(2) Protection contre les surtensions

(3) Protection contre le court-circuit

(4) Protection de l'ouverture de la porte de sécurité

(5) Protection contre les dysfonctionnements logiciels

12. Dimensions extérieures: 800 long × large 700 × 1350 mm de haut

Configuration principale:

Hôte de test: une unité

Générateur haute tension de 20000 volts: une unité

Dispositif de régulation de tension entièrement automatique pour micro-ordinateur: un ensemble (mode de port série)

Dispositif de transmission de type isolant d'acquisition de tension et d'acquisition de courant:un ensemble

électrodes d'essai: deux ensembles

courant de libération: une tige (type de résine)

Logiciel de mesure et de contrôle par ordinateur résistant à l'arc: un ensemble

Ordinateurs: un ensemble

Imprimante à jet d'encre couleur de marque:un ensemble

CD de programmes: un ensemble

Manuel d'utilisation du produit:un exemplaire

Certificat de vérification métrologique:un exemplaire

Certificat de conformité: une copie

Outil aléatoire: un ensemble
