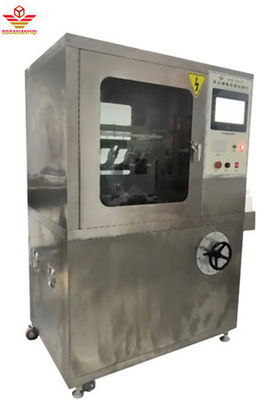

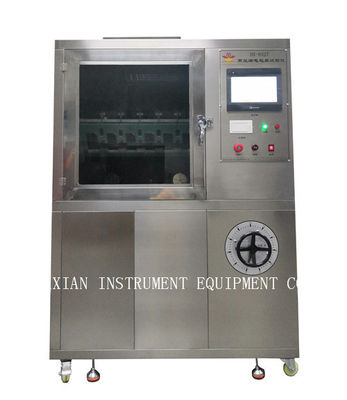

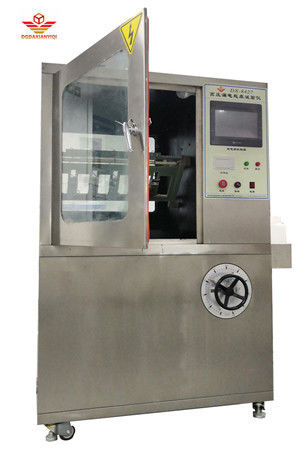

Machine d'essai en laboratoire : suivi de plan incliné et machine d'essai d'érosion ASTMD2303

Machine d'essai de laboratoire pour le suivi et l'érosion sur plan incliné ASTMD2303

1,SChamp d'application :

Principalement adapté pour tester la résistance des produits électriques et électroniques, des appareils ménagers et de leurs matériaux à la traçabilité et à la corrosion électriques, simulant l'utilisation de polluants liquides et d'éprouvettes à surface inclinée à la fréquence du réseau (48Hz -62Hz). Évaluer le niveau de résistance des matériaux d'isolation électrique utilisés dans des conditions environnementales difficiles grâce à la mesure de la résistance à l'électrification et à la corrosion. Sous l'influence de l'humidité et des impuretés dans les produits électriques, des fuites d'isolation peuvent se produire entre des parties chargées de polarités différentes ou entre des parties chargées et le métal mis à la terre. L'arc résultant peut provoquer une panne, un court-circuit ou une érosion du matériau due à la décharge, et même provoquer un incendie. Ce testeur est un test destructif qui simule la situation ci-dessus sur les matériaux isolants, utilisé pour mesurer et évaluer la résistance relative aux fuites et au marquage des isolants sous l'action d'un champ électrique et d'impuretés contenant de l'eau à une tension spécifiée. Il convient aux matériaux d'isolation électrique solides et à leurs produits dans les produits électriques et électroniques, les appareils ménagers, tels que les douilles de relais, les couvercles d'interrupteurs de conversion, les contacteurs, etc.

2, Conformité aux normes :

Conformément aux exigences de IEC60587-2022, ASTMD2303.

3. Paramètres techniques :

Électrode : 0,5 mm d'épaisseur Matériau : acier inoxydable ;

Distance entre les électrodes supérieure et inférieure : 50,0 mm ± 0,1 ;

Tension d'essai : 100 V-6000 V réglable en continu ;

Régulateur de tension : Sortie : réglable de 0～250 V, avec une capacité de 5 KVA ;

Lorsque le courant du circuit est de 60 mA, couper la sortie de tension ;

Durée du test : 6 heures ;

Précision de la goutte : 0,5 % ;

Stabilité de la tension : ± 1 % ;

Régulateur de tension de haute précision : Sortie AC220V. Puissance 6000W. Précision ± 1 % ;

Transformateur d'essai : Capacité 5 KVA. Tension de sortie maximale AC6000V (ou DC6000V en option) ;

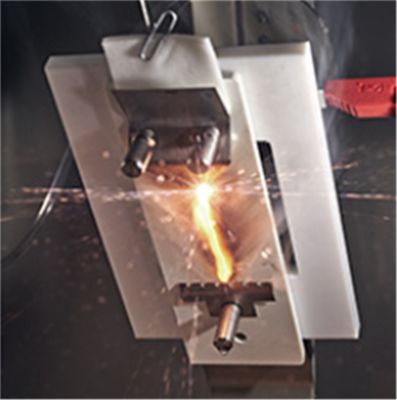

Détection de trace : Selon la norme GB/T6553-2003/4.1.2, appliquer une tension (2,5 kV, 3 5 kV et 4,5 kV) et laisser tomber le liquide contaminé à un débit donné. Si le courant est inférieur à 60 mA pendant 6 heures sans écoulement, il est considéré comme réussi ;

Dispositif de goutte : utilisant une pompe péristaltique de précision Ralph, avec une plage de débit de 0,00185 à 20 millilitres par minute, une vitesse de fonctionnement de 0,1 à 50 tours par minute et une erreur de précision de débit inférieure à 0,5 % ;

Tension de sortie : AC/DC (commutable)

Boîtier : Fabriqué en acier inoxydable SUS304 (surface brossée) ;

Le réservoir d'eaux usées est en acier inoxydable 316 et équipé d'un dispositif d'étanchéité.

Le volume est de 0,56 m3, volume du studio : 900L * 650W * 950H (mm) ;

Dimensions de l'instrument : 1200L * 750W * 1800H (mm), longueur 750 * largeur 1180 * hauteur 1760mm, caisse en bois 890 * 1320 * 1900

Poids : environ 200 KG

Remarque :

L'équipement de test ASTM D2303 est un système de précision hautement standardisé et automatisé. Il évalue quantitativement les performances anti-fuite et de traçabilité des matériaux isolants en simulant des conditions environnementales difficiles. Sa valeur fondamentale réside dans la précision du système d'électrodes, la stabilité du système de gouttelettes et la fiabilité du système électrique. Le choix d'un équipement conforme aux normes ASTM D2303 est crucial pour garantir la précision, la comparabilité et la reproductibilité des résultats des tests.
