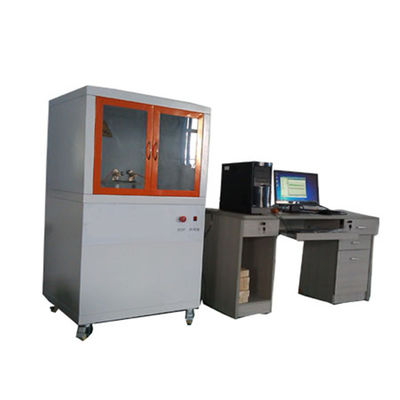

ASTMD495 Machine d'essai de résistance à l'arc CEI 61621

Machine d'essai de résistance à l'arc DX8413

Normes :

Conformément aux normes CEI 61621, ASTMD495.

Champ d'application :

L'évaluation de la performance de résistance à l'arc des matériaux d'isolation électrique tels que les plastiques, les adhésifs à base de résine et les peintures isolantes utilisés dans des industries telles que les moteurs, les appareils et les appareils ménagers s'applique principalement aux essais de performance de résistance à l'arc des matériaux d'isolation solides tels que les plastiques, les films, les résines, le mica, la céramique, le verre, l'huile isolante, la peinture isolante, le carton et autres supports.

Caractéristiques : La machine d'essai de résistance à l'arc adopte le contrôle par ordinateur, et la courbe d'essai peut être observée en ligne pendant le processus d'essai ; Stocke automatiquement les conditions d'essai et les données des résultats d'essai, et peut y accéder, les afficher et les imprimer.

Principe expérimental :

Utilisé pour tester la résistance à l'arc des matériaux d'isolation solides ; Le matériau à tester sera exposé à un environnement à haute tension, avec une augmentation progressive d'un petit courant jusqu'à ce qu'un canal conducteur stable se forme à la surface du matériau. Ce temps est le temps de résistance à l'arc du matériau.

Principales exigences techniques :

1. Tension d'entrée : CA 220 V

2. Tension de sortie : CA 0-20 KV ;

3. Capacité électrique : 1,5 KVA

4. Méthode d'essai : arc intermittent, arc continu

5. Courant d'essai : 10 MA-20 MA-30 MA-40 MA en option

6. Erreur de contrôle de la tension d'essai : ≤ 1 %

7. Erreur de temps d'activation/désactivation de l'arc :<5 ms

8. Tension d'essai réglable en continu : 0-20 KV

9. Précision du contrôle du courant : ± 10 %

10. Spécification de l'électrode : électrode en plaque d'acier inoxydable 25,4 mm * 12,7 mm * 0,15 mm

Électrode en acier au tungstène 56 mm * 7 mm * 30 mm

Angle de configuration de l'électrode 110 degrés

L'angle entre l'électrode et le plan horizontal est de 35 degrés

Poids de l'électrode : 50 G

11. Mesures de sécurité :

(1) Protection contre les surtensions

(2) Protection contre les surintensités

(3) Protection contre les courts-circuits

(4) Protection d'ouverture de la porte de sécurité

(5) Protection contre les erreurs de manipulation du logiciel

12. Dimensions extérieures : 800 mm de long × 700 mm de large × 1350 mm de haut.
