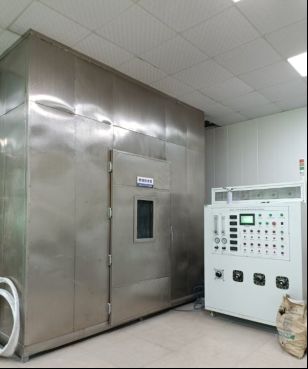

Cet équipement est adapté pour tester si le câble ou le câble à fibres optiques maintient l'intégrité du circuit lorsqu'il est soumis au feu sous une flamme d'au moins 750 ℃, et est utilisé pour l'évaluation des caractéristiques de performance au feu du câble, en particulier pour maintenir l'intégrité du circuit pendant un incendie.
Il y a des informations importantes sur l'année ou après l'année, si vous avez besoin d'un devis,

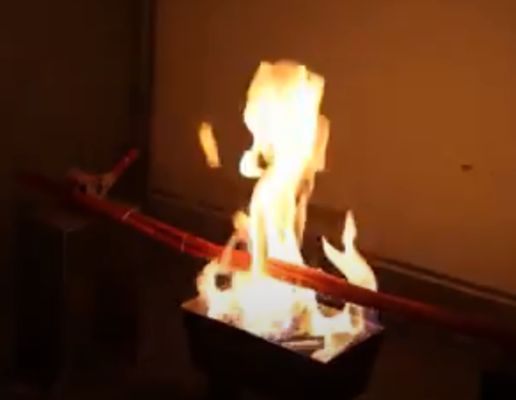

Essai au feu
Système de support de câble :
- Les pinces à câble fixent les deux extrémités de la gaine du câble horizontalement à travers la pince. La partie centrale du câble est fixée par deux anneaux métalliques (distance 300 mm), et l'anneau métallique est mis à la terre avec d'autres parties métalliques de l'appareil. Le dispositif de support de câble est illustré à la figure 1. Pour les câbles non armés d'un diamètre inférieur à 10 mm, ou certains autres câbles qui présentent un déplacement important pendant le test, il y a 3 anneaux métalliques, chacun fixé à environ 150 mm de l'anneau métallique d'origine.
Dispositif de détection continue :
- Pendant le test, laissez le courant traverser tous les conducteurs du câble, un transformateur étoile triphasé ou trois transformateurs monophasés (ou un transformateur monophasé, si le test est un câble unipolaire), et il y a suffisamment de capacité pour maintenir le courant de fuite maximal admissible de 3A sous la tension d'essai. Connectez une lampe à chaque fil conducteur à l'autre extrémité du câble et chargez un courant proche de 0,25A sous la tension nominale du câble.
3. Source de chaleur :
- La source de chaleur est un brûleur à gaz tubulaire de 610 mm de long qui peut fournir du méthane de force et qui a une flamme dense.
- Mesure de la température : Un thermomètre blindé de 2 mm de diamètre est placé près de l'entrée d'air, parallèlement à 75 mm au-dessus du brûleur
- Température et durée de la flamme d'essai : (voir la classe de combustion BS6387)
A 650. C± 40 °C -3 heures
B 750. C± 40 °C -3 heures
C 950. C ± 40 °C -3 heures
D 950. C± 40 °C -20 minutes
英语,驾照,喜欢的领域,
4.Échantillon :
- L'échantillon est une section du produit fini, d'au moins 1200 mm, avec 100 mm de gaine et de couche de recouvrement retirés aux deux extrémités. Les fils aux deux extrémités du câble doivent être connectés électriquement.
5.Tension d'essai : 200~1000V réglable
BS6387FClasse de retardateur de flamme

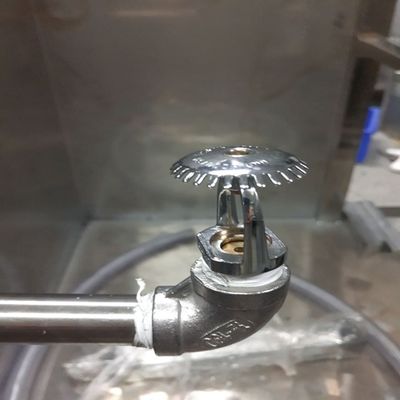

Essai de résistance à l'eau et au feu
Résistance aux chocs mécaniques et au feu
