Machine d'essai en laboratoire pour câbles et câbles optiques selon la norme IEC60332-3-10

Testeur de combustion de faisceaux de fils et câbles

Champ d'application :

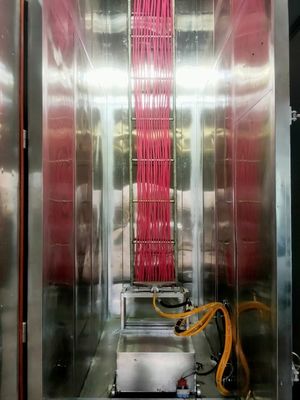

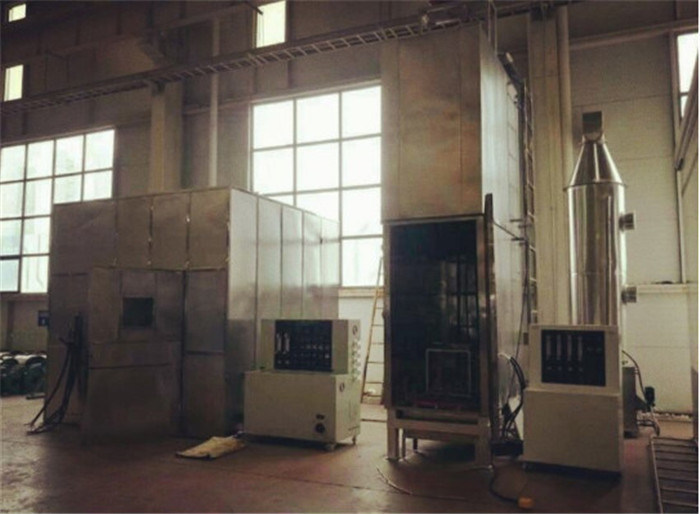

Il est utilisé pour évaluer la capacité des fils et câbles ou câbles optiques installés verticalement à inhiber la propagation verticale des flammes dans des conditions spécifiées, et le processus d'utilisation doit être associé à des tours d'extraction de fumée et de poussière. L'ensemble de la machine est composé de plusieurs parties, telles qu'une chambre d'essai, une source d'air, une échelle en acier, un système de purification des émissions et une source d'allumage.

Conforme à la norme :

Selon la norme CEI 60332-3-10- 2000.

Paramètres techniques :

1. Chambre d'essai

2. Source d'air

3. Type d'échelle en acier

4. Dispositif de purification des rejets

Paramètres techniques :

1. La taille de la boîte d'essai est de 1 000 (L) X 2 000 (P) X 4 000 (H) mm, et le milieu est rempli d'une boîte en laine minérale

2. Le bas de la boîte est à 150 mm du mur avant, et il y a un espace d'admission d'air de 800 (L) X 400 (P) mm.

3. L'espace d'échappement supérieur est de 300 (L) X 1 000 (P) mm.

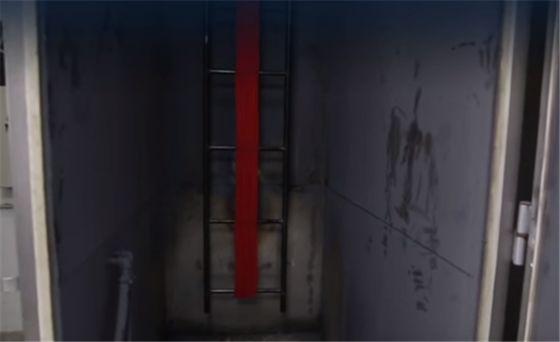

4. Échelle en acier inoxydable large de taille 500 (L) X 3 500 (H), 1 pièce

5. Échelle en acier inoxydable standard de taille 800 (L) X 3 500 (H), 1 pièce

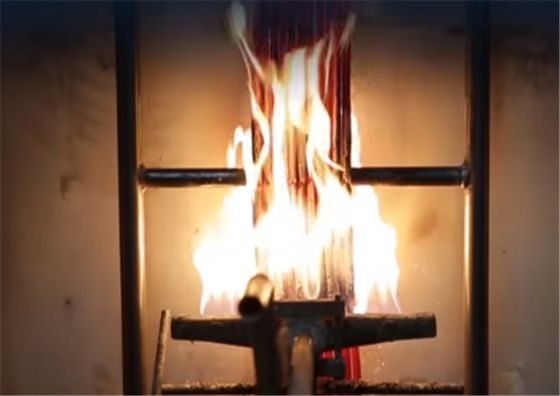

6. 2 dispositifs de brûleur au propane standard

7. 2 dispositifs de mélange de gaz Venturi

8. Le manomètre et le détendeur peuvent régler la pression du propane et de l'air à 0,1 MPa

9. Le débitmètre ajuste et règle le débit de gaz

10. La boîte fournit des échelles et des garde-corps en acier, ce qui est pratique pour les utilisateurs pour détecter en haut

11. Équipé d'une vanne à bille pour fermer manuellement la source d'air

12. Définir automatiquement le temps d'essai de combustion et couper automatiquement la source de gaz à ce moment-là

13. Le thermocouple sur la paroi interne de la boîte peut afficher la température interne de la boîte

14. Dimensions de la boîte de combustion : 1120 (L) X 2195 (P) X 5077 (H) mm

15. Dimensions du boîtier de commande : 1280 (L) X 770 (P) X 1200 (H) mm

16. Alimentation : CA 220 V, 50/60 Hz, 2 A

17. Source d'air : propane, air (fourni par le client).

L'importance des tests :
Les câbles testés selon la norme CEI 60332-3 ont prouvé qu'ils supprimaient efficacement la propagation verticale des flammes lors de l'installation en faisceau, ce qui permet de gagner un temps précieux pour l'évacuation du personnel et la lutte contre l'incendie en cas d'incendie dans un bâtiment. Il s'agit d'un indicateur clé pour mesurer la sécurité ignifuge des câbles.
