Partie 1: Un aperçu des composants du système et de leurs utilisations

Le système se compose des composants suivants :

La fonction de la chambre d'essai est de fournir un environnement d'essai tel que la température constante élevée et basse, l'alternance de température élevée et basse ;

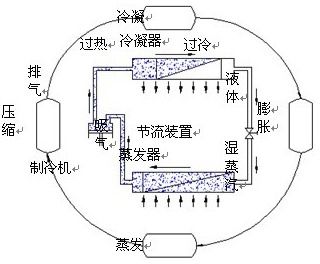

Il est composé d'un système de réfrigération, d'un système de chauffage, d'un système de conduits d'air, d'un système de contrôle, d'un dispositif de protection de sécurité du système, etc.

Partie 2 : Les principaux indicateurs techniques de la chambre d'essai

Taille de la salle de travail 500×500×600mm(profondeur × largeur×hauteur)

Dimensions 970×1050×1750mm (profondeur × largeur×hauteur)

Plage de température -0℃ ~ +150℃ (Lorsqu'il n'y a pas de charge et qu'il est dans un état constant)

Fluctuation de température ≤±0.5℃ (Lorsqu'il n'y a pas de charge et qu'il est dans un état constant)

Uniformité de température ≤1℃ (Lorsqu'il n'y a pas de charge et qu'il est dans un état constant)

Vitesse de refroidissement De la température ambiante à 150°C, environ 45 minutes (20°C~100°C, sans charge, l'ensemble du processus de chauffage non linéaire)

Vitesse du vent 1.7 ~ 2.5m/s

Les indicateurs ci-dessus ont été mesurés à une température ambiante ≤25°C, pression atmosphérique, sans charge, sans charge, et à 1/6 de l'espace de la paroi intérieure de la boîte

Puissance  Environ 4,5 kW

Plage de vitesse de flux d'air 0.02~3m/s

Alimentation 220V±10%V;50Hz

Zone perméable à l'humidité   3000mm2 (norme ASTME96) 6 pièces

Capacité d'humidification ≥250mL/h

Plage d'humidité 20%~98%HR(AT+25℃~+85℃)98%HR (Il n'y a pas de source de chaleur pendant le test d'humidité et de chaleur)

14. Erreur d'humidité:≤+2~-3.0%HR (humidité >75%HR) (à l'état constant)

≤±5.0%HR (humidité ≤75%HR) (à l'état constant)

15. Conforme aux normes et méthodes d'essai pertinentes MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Unité principale, accessoires et logiciel de test :

Certificat de produit 1 pièce

Manuel d'instructions du produit 1 jeu

Carte de garantie 1 jeu

Thermomètre 1

Cordon d'alimentation 1

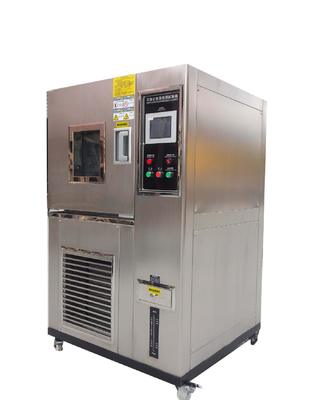

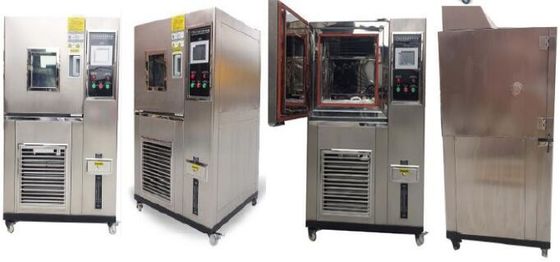

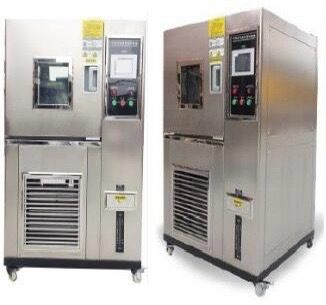

Partie 3 : Description du schéma de conception et de fabrication de la chambre d'essai de perméabilité à l'humidité des tissus programmable

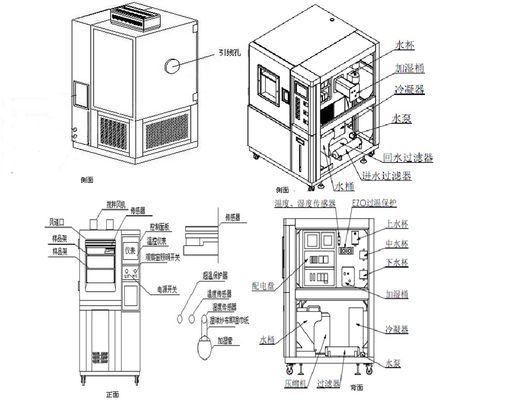

 Forme structurelle : C'est-à-dire que la chambre d'essai, le système de réfrigération, le système de climatisation, l'armoire de commande électrique et l'unité de réfrigération forment un tout, l'unité de réfrigération est située en bas de la boîte, et la partie commande électrique est placée sur le côté de la chambre d'essai pour faciliter l'utilisation

Salle de travail : Chauffages répartis, évaporateurs de réfrigération, moteurs de ventilateur, pales de ventilateur, conduits d'air et autres dispositifs

Trous d'essai : Le côté de la chambre d'essai est équipé d'un trou de passage de câble, et la taille est de 50mm

Matériau de la boîte intérieure : Fabriqué en plaque d'acier inoxydable miroir SUS304 de 1 mm d'épaisseur, haut de gamme

Matériau de la boîte extérieure : Plaque d'acier inoxydable brossé fiable de 1 mm d'épaisseur fabriquée. Facile à nettoyer et longue durée de vie

Matériau isolant : Le matériau isolant est en mousse de polyuréthane, d'une épaisseur de 100 mm, l'effet d'isolation thermique est bon, et la surface extérieure de la chambre d'essai ne givre pas et ne condense pas

Configuration de la boîte intérieure : La salle de travail est équipée d'une étagère en bande d'acier inoxydable réglable en hauteur

Drain : La boîte est équipée d'un drain de condensation

Le fond de la boîte : Placer une sortie d'eau au fond pour laisser le liquide dans la boîte s'écouler librement et en douceur, c'est-à-dire que le liquide ne peut pas s'accumuler au fond de la boîte, il y a un réservoir d'eau sous la boîte avec un niveau d'eau, le réservoir d'eau est rempli d'eau distillée, d'eau pure, l'eau en bouteille ne doit pas être connectée à l'eau du robinet, sinon elle sera bloquée par les substances de l'eau du robinet

Porte : Conception à porte unique, utilisant une bande d'étanchéité en caoutchouc de silicone, résistance aux hautes et basses températures, anti-vieillissement, bonnes performances d'étanchéité. Afin d'éviter la condensation ou le givre sur le bord du cadre de porte et de la porte pendant le test à basse température, le bord du cadre de porte et de la porte est équipé d'un dispositif de dégivrage électrique, et les accessoires matériels tels que les serrures de porte et les charnières sont des accessoires d'origine "KUNLONG"

Poignées de porte : Il adopte une structure à boucle et à traction, une ouverture unique, une charnière gauche, une poignée droite, une ouverture par levier, une commutation pratique et facile, belle et généreuse

Fenêtre d'observation : La porte de la chambre d'essai est équipée d'une fenêtre d'observation à chauffage et protection contre le givre à film résistif creux de 400×500 mm (largeur × hauteur), et est équipée d'un couvercle de fenêtre d'observation anti-UV et d'un dispositif de chauffage et de protection contre le givre. Installé sur la porte de la chambre d'essai

Lumières d'inspection : La fenêtre d'observation est équipée d'une lampe halogène (12V AC) de 20W avec une source lumineuse d'observation contrôlée longue durée

Dispositifs mobiles : Quatre roulettes mobiles peuvent être fixées

Dispositif de mise à niveau de positionnement:Assurer que la chambre d'essai fonctionne en douceur

Unité principale, accessoires et logiciel de test :

Certificat de produit 1 pièce

Manuel d'instructions du produit 1 jeu

Carte de garantie 1 jeu

Thermomètre 1

Cordon d'alimentation 1

Conditions d'utilisation de l'appareil

Humidification avec de l'eau : Eau purifiée, eau distillée, eau déminéralisée, résistivité ≥ 500.m

Méthode de refroidissement : Méthode de refroidissement par air : température ambiante +5~+28°C est approprié

Tension : AC 220V±10%, 50 Hz, triphasé quatre fils + fil de terre

Température ambiante :0~40℃

Humidité ambiante : < 85%HR

Pression atmosphérique :86~106Kpa.

Exigences du site : L'équipement doit être placé horizontalement dans une salle d'essai bien ventilée, avec suffisamment d'espace autour pour l'exploitation et la maintenance

Conditions spatiales : La chambre d'essai doit être à au moins 200 mm des murs environnants, et l'équipement doit pouvoir s'ouvrir et se fermer normalement

Conditions environnementales : Il ne doit pas y avoir de vibrations fortes, d'interférences de champs électromagnétiques forts, de poussières concentrées et de substances corrosives, de lumière directe du soleil ou d'autres rayonnements directs de sources de chaleur autour du site de l'équipement

Fréquence et erreur : 50±0.5Hz

Tension et erreur : AC 220V±10%V

Interrupteur principal : Un espace séparé est requis

Détails des composants principaux

Panneau de commande

 Caractéristiques du contrôleur TEMI850

1. Écran tactile couleur

2. Deux modes de contrôle (valeur fixe/programme)

3. Type de capteur : capteur PT100

4. Mode de sortie : sortie de contrôle PID ; sortie analogique (4-20mA) ;

(1-5V)/(0-10V) peuvent être sélectionnés arbitrairement, 8 entrées auxiliaires de signal de commutation ; (Configuration de base de 10 relais, 20 relais en option) sortie relais ON/OFF ;

5. Plage de mesure de température : -90.00°C--200.00°C, (en option -90.00°C--300.00°C) erreur ±0.2°C ;

6. Plage de mesure d'humidité : 1.0%--100%HR, erreur ±1%HR ;

7. Plage de mesure : peut être définie arbitrairement, et des fonctions spéciales peuvent être personnalisées ;

8. Édition de programme : 12 groupes de programmes peuvent être programmés, et chaque groupe de programmes peut être programmé jusqu'à 10 segments, et peut être réglé pour s'exécuter en cycles ;

9. Interface de communication : (RS232/RS485, la distance de communication la plus longue est de 1,2 km [la fibre optique peut atteindre 30 km]) ;

10. Langue de l'écran tactile de l'interface : Chinois/Anglais

11. Résolution TFT : 800×480 64K couleurs

Nos avantages :

1. Support technique professionnel.

2. Riche expérience dans le chargement d'un grand nombre de conteneurs dans les ports maritimes chinois.

3. Expédition rapide par une compagnie maritime renommée.

4. Service adapté avec e-mail après expédition.

5. Nous sommes un fabricant professionnel d'équipements de test en Chine, avec une riche expérience et des compétences, et nous avons également des produits de qualité constante.

6. Service après-vente rapide

Plan de service après-vente :

1. Nous garantissons que les marchandises sont entièrement conformes aux exigences de qualité, de spécifications et de performance stipulées dans le contrat ;

2. Avant la livraison, nous effectuerons des tests précis et complets des produits pour assurer le bon fonctionnement de l'équipement ; Emballage selon vos exigences, photos jointes avant l'expédition pour votre confirmation, livraison effectuée dans les délais, et fourniture de documents d'expédition professionnels ;

3. Nous vous fournirons un service de qualité immédiatement, répondrons dans les 48 heures suivant la réception du message de qualité, et fournirons des solutions appropriées dans les 3 jours ouvrables ;

4. Après acceptation, nos ingénieurs fourniront des services professionnels et techniques gratuits, tels que des conseils et un enseignement par vidéo, et des conseils et un enseignement sur site si nécessaire ;

5. Nous offrons une période de garantie de 12 mois, et en cas de problèmes de qualité pendant la période de garantie du produit (non causés par des facteurs humains), nous nous engageons à fournir des services gratuits de réparation, d'entretien et de remplacement des pièces endommagées et défectueuses ;
