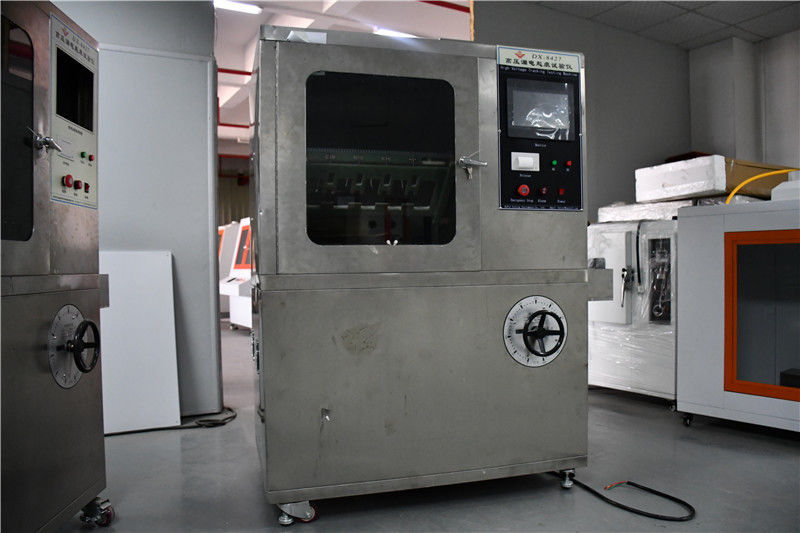

DX8427 Machine de détection des traces de fuite à haute tension

1- champ d'application:

principalement adaptés pour tester la résistance aux traces électriques et à la corrosion des produits électriques et électroniques, des appareils ménagers et de leurs matériaux,simulation de l'utilisation de polluants liquides et d'échantillons de surface inclinés à fréquence de puissance (48 Hz -62 Hz)Évaluer le niveau de résistance des matériaux d'isolation électrique utilisés dans des conditions environnementales difficiles par la mesure de la résistance à l'électrification et à la corrosion.Sous l'influence de l'humidité et des impuretés dans les produits électriquesL'arc résultant peut entraîner des pannes, des courts-circuits, des défaillances, des défaillances, des défaillances, des défaillances d'isolation, des défaillances de la structure, des défaillances de l'isolation, des défaillances de l'isolation.ou l'érosion des matériaux due au rejetCe testeur est un test destructeur qui simule la situation ci-dessus sur les matériaux isolants,utilisé pour mesurer et évaluer la résistance relative aux fuites et le marquage des isolants sous l'action d'un champ électrique et d'impuretés contenant de l'eau à une tension spécifiéeIl convient aux matériaux isolants électriques solides et à leurs produits dans les produits électriques et électroniques, les appareils ménagers, tels que les prises de relais, les couvercles des interrupteurs de conversion, les contactors, leset ainsi de suite.

2, Conforme aux normes:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", les éléments d'essai de simulation spécifiés dans la norme pour l'essai de traçage des fuites AC/DC des matériaux isolants, applicable au caoutchouc,matières plastiques et autres matériaux isolants électriques tels que la méthode du plan inclinéStandard pour cinq ensembles de testeurs en caoutchouc et en silicone.

3Paramètres techniques:

Électrode: 0,5 mm d'épaisseur Matériau: acier inoxydable

Distance entre les électrodes supérieure et inférieure: 50,0 mm ± 0.1;

La tension d'essai est réglable sans pas de 100 V à 6000 V.

Régulateur de tension: sortie: réglable à partir de 0-250 V, avec une capacité de 5 KVA;

Lorsque le courant du circuit est de 60 mA, couper la tension de sortie;

Durée de l'essai: 6 heures;

Précision de chute: 0,5%;

la résistance à la compression de la tension est supérieure ou égale à ± 1%.

régulateur de tension de haute précision: sortie AC220V. puissance 6000W. précision ± 1%;

Transformateur d'essai: capacité 5KVA. Voltage de sortie maximal AC6000V (ou DC6000V en option);

Détection des traces: conformément à la norme GB/T6553-2003/4.1.2Si le courant est inférieur à 60 mA pendant 6 heures sans débit, il est considéré comme passé;

Dispositif de déverrouillage: utilisation d'une pompe péristaltique de précision Ralph, avec une plage de débit de 0,00185-20 millilitres par minute, une vitesse de travail de 0,1-50 tours par minute,et une erreur de précision de débit inférieure à 00,5%;

Voltage de sortie: CA/CC (commutable)

Cas: en acier inoxydable SUS304 (surface brossée);

Le réservoir d'eaux usées est en acier inoxydable 316 et équipé d'un dispositif d'étanchéité.

Le volume est de 0,56m3, le volume du studio: 900L * 650W * 950H (mm);

Dimensions de l'instrument: 1200L * 750W * 1800H (mm), longueur 750 * largeur 1180 * hauteur 1760mm, boîte en bois 890 * 1320 * 1900
