Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: DAXIAN
Certification: IEC62730-2024、IECIEC62217-2012
Numéro de modèle: DX8428
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: Négociable
Détails d'emballage: Wooden Case
Délai de livraison: 20 jours ouvrables
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 3 sets per month

Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024

description de
Nom de la machine: Isolateurs 5000 heures Machine de test de contraintes multiples La norme: Le nombre de points de contrôle doit être déterminé en tenant compte de l'expérience acquise.
Échantillon d'essai: Isolateurs polymères HV Matériel: Imprimé
Le poids: 2 tonnes Dimensions: 3.1* 3.2* 3,6m
Délai de livraison: 25 jours ouvrables Garantie: 24 mois
Le pouvoir: 45 kW L'offre: Équipement électrique
Mettre en évidence:

Isolateurs polymères HV à érosion des voies

,

La norme IEC 62730-2024 prévoit que les isolants polymériques HV doivent être utilisés pour la fabrication de l'électricité.

,

Isolateurs polymères HV

IEC62730-2024, IEC62217-2012 Machine d'essai multi-contraintes pour isolateurs polymères 5000 heures



Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024 0

Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024 1

Remarque :
La norme CEI 62730 est une norme internationale pour les essais de vieillissement multi-contraintes des isolateurs utilisés dans les systèmes photovoltaïques (PV), évaluant principalement la durabilité à long terme des matériaux d'isolation dans des environnements extérieurs complexes. La machine d'essai multi-contraintes pour isolateurs CEI 62730 est un dispositif d'essai spécialement conçu pour simuler la superposition de diverses contraintes environnementales et accélérer le vieillissement des isolateurs.

Nom du produit :
Spécifications techniques pour la configuration d'essai multi-contraintes de 5000 heures conformément à la norme CEI 62730:2024
CEI 62730:2024
Dans ce document, les exigences techniques du banc d'essai multi-contraintes de 5000 heures sont données conformément à la norme CEI 62730:2024.
Procédure d'essai
L'essai doit être effectué dans une chambre étanche à l'humidité et résistante à la corrosion, dont le volume ne doit pas dépasser 20 m3.
Conditions d'essai
Le cycle de contraintes appliqué aux isolateurs et répété pendant une période de 5 000 h est illustré à la Figure 3. Le cycle est conçu
afin que les éprouvettes soient également soumises aux effets des variations de température et de la condensation.
Tension
La tension d'essai à la fréquence du réseau en kilovolts est ajustée à la distance de fuite réelle de
les éprouvettes. Elle est déterminée en divisant la distance de fuite en millimètres par 34,6
(égale à une distance de fuite spécifique de 20 mm/kV, calculée en valeur phase-à-phase).
Simulation solaire

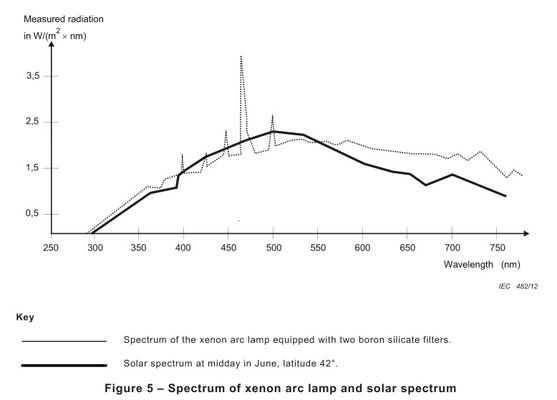

L'irradiation solaire simulée est fournie par une lampe à arc au xénon avec une puissance nominale de 6500 W et équipée de 2 filtres en verre borosilicaté
(voir exemple à la Figure 5). La distance entre la lampe au xénon et les éprouvettes est d'environ 480 mm.

Une nouvelle lampe et de nouveaux filtres doivent être utilisés au début de chaque essai. Les filtres et, si nécessaire, la lampe doivent être remplacés
au cours de l'essai conformément aux recommandations du fabricant de la lampe.
Pluie artificielle
La pluie artificielle doit être fournie par des buses montées au-dessus des éprouvettes et à l'extérieur de leur périmètre (voir Figure 4). Le
débit de précipitation moyen doit être conforme à la CEI 60060-1. De l'eau d'une résistivité minimale de 85 nm doit être utilisée. Chacune
des éprouvettes est pulvérisée individuellement.
Chaleur sèche
La chambre est chauffée jusqu'à 50 °C ± 2 °C ; le temps nécessaire pour que la température augmente est de 15 min au maximum.

NOTE : il est recommandé de chauffer et d'isoler les parois de la chambre.
Humidité
Humidité relative nominale : HR = 95 % ± 3 % à 50 °C.
Pollution

La pollution est simulée par un brouillard salin (salinité : 7 kg/m3 ± 5 %) pulvérisé par des buses de type
CEI 60507.

Les buses de pulvérisation sont montées près du bas de la chambre et pulvérisent vers le haut en direction du toit de la chambre. Le brouillard doit
remplir la chambre et ne pas être pulvérisé directement sur l'éprouvette. De l'eau salée préparée à partir de NaCl dissous dans de l'eau du robinet
doit être fournie aux buses de pulvérisation. L'intensité et l'uniformité du brouillard doivent être maintenues dans la zone d'exposition de l'éprouvette.
Étalonnage du brouillard salin
L'étalonnage sera effectué avant le début de l'essai.
Au moins deux récipients collecteurs propres avec une surface de collecte de 8 000 mm2 ± 2 000 mm2 et une hauteur maximale de 100 mm chacun sont
placés aussi près que possible de la position des extrémités de l'objet d'essai. Les récipients sont positionnés de manière à ce que
ils ne soient pas protégés par les éprouvettes et pour éviter les gouttes provenant des éléments de construction de la chambre ou d'une autre source.

Ils doivent collecter entre 1,5 ml et 2,0 ml de précipitations par heure (corrigé à une surface de collecte de 8000 mm2) en moyenne sur une
période minimale de 16 h.
Système d'enregistrement
1- Tous les paramètres d'essai seront enregistrés pendant la période d'essai de 5000 heures. Tous les enregistrements seront préparés de manière à pouvoir être
imprimés.
2- La langue du programme sera l'anglais
3- Les mots de passe du programme seront donnés
4- Il y aura une infrastructure informatique qui stockera au moins 5 données d'essai.
5- Le processeur sera i9, un système d'exploitation Windows de 32 Go de RAM sera utilisé
Conditions générales
1- Une formation sera dispensée sur la maintenance et l'utilisation de l'appareil
2- Une fois l'installation terminée, l'appareil fonctionnera sans aucun problème pendant 1 mois (4 semaines) pour l'acceptation.
3- Des schémas électriques et des schémas de raccordement des tuyaux d'eau seront fournis
4- Un manuel de maintenance sera fourni
5- Un manuel d'utilisation sera fourni
6- Les pièces en contact avec le brouillard salin et la pluie seront en acier inoxydable
7- Les composants électriques seront adaptés à une infrastructure de 380 V
8- Les conditions de garantie seront spécifiées
9- Des pièces de rechange seront fournies pendant 10 ans
10- Une liste des consommables sera fournie

DX8428 Machine d'essai multi-contraintes pour isolateurs.pdf












Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024 4

Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024 5

Test de tracé et d'érosion des isolants polymères HV par test à roue et machine d'essai 5 000h IEC 62730-2024 6
