GB 1094.11-2007 Transformateurs de type sec Équipement d'essai d'inflammabilité

GB 1094.11-2007 Transformateurs de type sec Équipement d'essai d'inflammabilité

Norme de la machine d'essai:

Les États membres doivent fournir des informations détaillées sur les mesures prises.

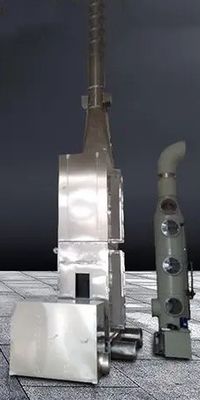

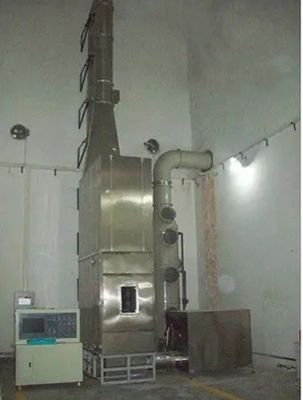

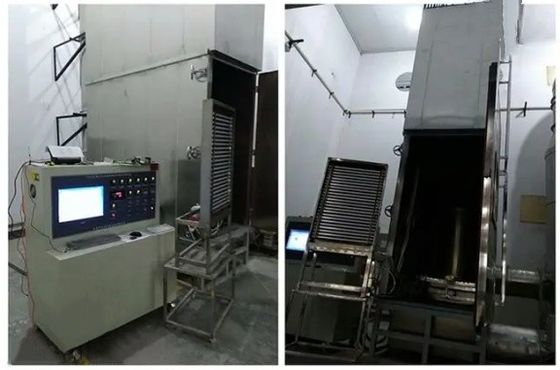

Appareil d'essai des performances de combustion des transformateurs à puissance sèche

1Le but:
Utilisé pour mesurer l'essai des performances de combustion des transformateurs de type sec conformément à la norme GB 1094.11-2007 "Transformateurs de type sec" pour les transformateurs de type sec de classe F1.

2Exigences fonctionnelles:
La fonction répond aux exigences de l'essai de performance de combustion des transformateurs de type sec de niveau 28.3 F1 de GB 1094.11-2007 "Transformateurs de puissance partie 11: transformateurs de type sec"; avant l'expérience,calibrer la chambre d'essai de combustion, y compris le débit d'air, la température à l'intérieur de la section de mesure et la quantité de réglage de la vanne de régulation ou du système d'échappement;,la surveillance en temps réel de divers paramètres (y compris la température, la transmission, le débit d'air, etc.) tout au long du processus d'expérience,pesage de la masse de l'échantillon avant et après l'expérienceLa détection des émissions de gaz corrosifs et nocifs peut détecter des gaz et leur contenu tels que le chlorure d'hydrogène (HCL), le cyanure d'hydrogène (HCN),Fluorure d'hydrogène (HF)Les composants de l'équipement sélectionnés satisfont aux exigences des essais de performances de combustion.Le logiciel de test de backend peut être transformé en une interface d'affichage et peut implémenter des fonctions telles que le réglage des autorisations, la communication, le réglage des paramètres, l'étalonnage du système, la courbe de données, l'exportation de rapports, l'enregistrement des données, le démarrage et l'arrêt et l'aide au système.y compris le traitement des données, des rapports expérimentaux et la génération et l'impression de courbes.

3, Exigences relatives au dossier d'essai
Exiger une enregistrement tout au long du processus expérimental
(1) Temps de combustion de l'alcool et temps de chauffage électrique;
(2) Chaque valeur de température doit être enregistrée toutes les 1 minute ou moins depuis le début de l'expérience (lors de l'allumage de l'alcool);
(3) La valeur enregistrée continue (%) de la lumière visible transmise dans la section de mesure,
(4) Le débit d'air (m3/s) dans la section de mesure mesurée toutes les 1 minute ou moins; et il peut dessiner des courbes de données correspondantes, qui se réfèrent à la figure 1 (y compris la courbe de température et de temps,courbe du temps de transmission, courbe du temps de débit d'air, etc.);
(5) Tout le processus de combustion.

Le logiciel de test de back-end implémente le calcul de la hausse de température, et les résultats du calcul ont une fonction de jugement.

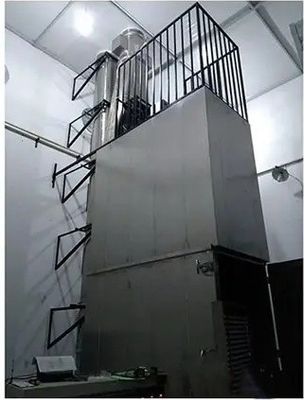

1Exigences d'installation: l'équipement doit avoir une surface utilisable d'au moins 3,5 m de longueur, 3,5 m de profondeur et 9 m de hauteur, avec un espace d'entretien approprié.

4. Paramètres techniques
1) Détection des émissions de gaz corrosifs et nocifs: détection de la composition et de la teneur en halogénures et sulfures;
2) température d'entrée: (20 ± 2) °C;
3) Débit d'entrée: 0,210 × (1 ± 15%) m3/s; (756 m3/h ;12600L/min)
4) Au début de l'expérience, la température de l'air à l'intérieur de la chambre d'essai, à l'entrée et à l'échantillon d'essai était comprise entre 15 °C et 30 °C;
5) Puissance du panneau de rayonnement: 24 kW;
6) Température de la plaque de rayonnement: (750 ± 5) °C;
7) Temps d'essai: (0-120) min (réglable);
8) Mesure de la température: surveillance en temps réel des données de température et des valeurs de hausse de température tout au long du processus expérimental, avec une précision de ± 0,1 °C par thermocouple;
9) Transmittance dans la section de mesure: (0-100) %;
10) Précision de la transmission dans la section de mesure: 3%;
11) Plage de pesée de l'échantillon d'essai: (0 à 2000) kg;
12) précision de pesage de l'échantillon: ≤ ± 0,5%;
13) La chambre d'essai est constituée d'une plaque d'acier résistante à la chaleur d'une épaisseur de 1,5 mm à 2,0 mm et est équipée d'une fenêtre d'observation résistante au feu.
