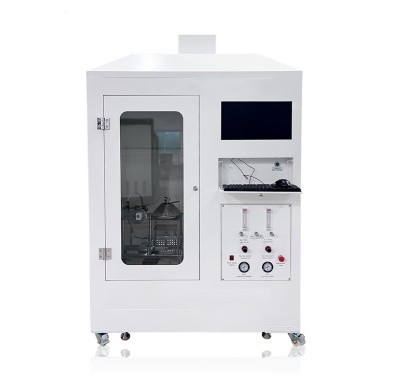

Machine d'essai de flamme à aiguille Testeur de flamme pour composants Parties et ensembles d'appareils électriques

DX8521Nessais à la flamme d'aiguillemachine

Principe de fonctionnement:

En raison de conditions de défaut dans le produit, telles que le courant de défaut qui traverse la voie de fuite, la surchauffe des composants ou pièces, un mauvais contact, etc., des flammes peuvent être causées,qui peut ensuite tirer sur les parties prochesL'essai de flamme de l'aiguille simule les petites flammes générées à l'intérieur du produit dans des conditions de défaillance et évalue le risque d'incendie à l'aide d'une technologie de simulation.

Normes d'essai:

Conforme aux normes d'essai de la norme GB/T5169.5 et de la norme IEC60695-2-2 "Épreuve du risque incendie des produits électriques et électroniques - Partie 2: Méthodes d'essai - Partie 2: Épreuve de la flamme de l'aiguille".

Application du présent règlement:

Le testeur de flamme convient principalement aux composants, pièces et ensembles de produits électriques et électroniques, d'appareils ménagers, tels que des cartes de câblage, des interrupteurs centrifuges, des prises de cuisinière à riz,et ainsi de suite

Paramètres techniques:

Durée du brûleur: 35 mm, diamètre intérieur: 0,5 mm

Norme pour l'allumage des flammes: hauteur de flamme 12 mm

Appareil de mesure de la température:

Les thermocouples sont blindés à F 0,5 mm de filament de type K, température de mesure: 1050 °C

Bloc de cuivre à transfert thermique: Ф 4,0 x 6,0 mm

Vitesse de chauffage: 23,5 s à 100-700 °C

Le volume de la chambre d'essai est de 0,5 M3, d×w×h: 60×95×90 cm.

Dimensions extérieures: d×w×h: 61×120×105 cm

Matériau de la boîte extérieure: acier inoxydable miroir.

Pourquoi utiliser une machine d'essai de flamme d'aiguille:

La protection contre les incendies (prévention des incendies, retardation des flammes) a toujours été une proposition de sécurité sociale.La sensibilisation à la protection contre les incendies (prévention des incendies et retardation des flammes) a également atteint un niveau élevé.Par conséquent, la prévention des incendies et la lutte contre les flammes est devenue une priorité absolue pour le pays.Nous avons aussi besoin d'une expérience avec une aiguille et une flamme..

Dans quelles circonstances les appareils électroménagers, les produits électriques et électroniques sont-ils adaptés aux machines d'essai de combustion par flamme d'aiguille?

Lorsque la méthode d'essai par fil chaud ou la méthode d'essai par combustion verticale horizontale ne conviennent pas pour les petites pièces (ou composants), la méthode d'essai par flamme d'aiguille peut être utilisée.Si l'échantillon d'essai s'enflamme lors de l'essai au fil chaud, le risque de combustion généré doit également être testé avec une flamme d'aiguille.

Remarque: Cette machine d'essai de la flamme d'aiguille est l'un des équipements recommandés pour les centres d'essai électriques ménagers et similaires selon GB/T4706 et IEC60335-1

Normes de référence: CEI884-1, GB2099.1, VDE, CEI335, GB4706.1, GB5169.5, UL1694.

Définition technique

Ce produit est basé sur l'utilisation des produits électroniques et électriques.mauvais contactIl peut également tirer sur les parties proches.Cet essai simule les petites flammes générées à l'intérieur du produit dans des conditions de défaillance et utilise une technologie de simulation pour évaluer le risque d'incendie.Lorsque la méthode d'essai par fil chaud ou la méthode d'essai par combustion verticale horizontale ne conviennent pas pour les petites pièces (ou composants), la méthode d'essai par flamme d'aiguille peut être utilisée.Si l'échantillon s'enflamme pendant l'essai au fil chaud, le risque de combustion généré doit également être testé avec une flamme d'aiguille.commutateurs centrifuges, et des prises de cuisinière à riz.

Caractéristiques de base:

1) Volume à l'intérieur de la boîte: ≥ 0,5 m3, avec porte d'observation en verre

2) Carburant: gaz butane

3) Spécifications du brûleur: plus de 35 mm de long, diamètre intérieur Ø 0,5 mm ± 0,1 mm, diamètre extérieur n'excédant pas Ø 0,9 mm

4) Hauteur de la flamme: réglable à 12 mm ± 1 mm

5) Température de la flamme: dans un délai de 23,5 ± 1 s, le temps de montée de 100 °C à 700 °C

6) Températeur: réglable entre 0 et 99 minutes et 99 secondes, avec temps de combustion réglable et durée de combustion enregistrée

7) Dispositif de sécurité: Cette machine est équipée d'un dispositif d'alarme de fuite de gaz. Lorsque la concentration de gaz dépasse la valeur normale, le dispositif d'alarme sonne et allume une alarme, coupe l'alimentation en gaz,et allumer le système d'échappement pour évacuer le gaz à l'intérieur de la boîte d'essai jusqu'à ce que la qualité de l'air à l'intérieur de la boîte revienne à sa valeur normale

8) Caractéristiques du produit: La chambre de combustion de ce testeur adopte une peinture à pulvérisation électrostatique, qui a une belle apparence et est résistante à la corrosion par la fumée et le gaz.appareil de fixation réglable en trois dimensions, système de contrôle automatisé, ventilation indépendante, observation et enregistrement pratiques, stable et fiable.

9) alimentation électrique: AC220V/50Hz
