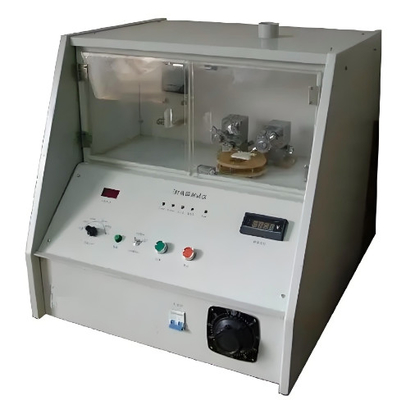

Équipement d'essai d'allumage par arc à courant élevé pour l'essai de résistance à l'arc des produits électriques et électroniques

DX8086 Essai d'allumage par arc de courant élevéLes équipements

Résumé du produit:Conformément à la norme IEC 60950-1:2001 "Sécurité des équipements de technologie de l'information" et à la norme UL746A, norme IEC60947.1Le testeur d'allumage par arc à courant élevé utilise des électrodes doubles, sous un courant spécifique (33A) et un facteur de puissance (COSφ0,5),selon une certaine vitesse d'initiation de l'arc (254 mm/s) et une certaine fréquence de répétition (40 fois/min), la surface de l'échantillon est arquée à plusieurs reprises jusqu'à 200 fois et la résistance à l'allumage de l'échantillon est évaluée.

Description de l'essai:Les parties de matériaux isolants ou d'autres matériaux solides combustibles susceptibles de propager facilement les flammes à l'intérieur des équipements électriques et électroniques peuvent s'enflammer en raison de leur proximité ou de leur contact avec l'arc.provoquant des incendies électriques et mettant en danger le fonctionnement fiable des équipements et la sécurité des personnes.

Le champ d'application:Il convient principalement à l'essai de résistance à l'arc des produits électriques et électroniques, des appareils ménagers et de leurs matériaux,simulation de la fuite qui peut être causée sur l'isolant entre des pièces activées de polarités différentes ou entre des pièces activées et des pièces métalliques mise à la terre, afin de mesurer et d'évaluer la résistance à l'arc de l'isolant sous la tension spécifiée.

Les normes:IEC 60950-1:2001Dans la norme EN 60950-1:2001, BS 7002:2001, GB 4943-2001 "Sécurité des équipements de technologie de l'information" et UL746A, IEC60947.1:1999, GB/T14048.1-2000, CEI730.1:1993, GB14536.1-1998 et autres exigences de la norme.

Description de l'essai:Le testeur d'allumage par arc à courant élevé est une double électrode de taille spécifiée et de matériaux différents (électrode-cuivre et électrode-acier inoxydable),sous un courant spécifique (33A) et un facteur de puissance (COSφ0),.5), selon une certaine vitesse d'initiation de l'arc (254 mm/s) et une certaine fréquence de répétition (40 fois/min), l'arc est déclenché à plusieurs reprises jusqu'à 200 fois sur la surface de l'échantillon,et la résistance à l'allumage par arc à courant élevé de l'échantillon est évaluée (HAI)Plus le nombre de niveaux est petit, plus il est difficile pour le matériau de brûler.

Paramètres techniques:

Le débit d'électricité doit être supérieur ou égal à:

Courant d'arc de frappe 33A±5%A (réglable)

Taux de frappe d'arc: 40 fois/min (réglable)

La vitesse de séparation des électrodes est de 254 mm/s ± 25 mm/s

Facteur de puissance de frappe d'arc: COSφ0,5±0 (réglable);

Le nombre de frappes d'arc est de 0 à 9999, qui peut être préréglé

Matériau de l'électrode (électrode) cuivre, diamètre Ф3.5, l'angle de virage de l'extrémité 30°

Électrode mobile en acier inoxydable, diamètre F3.0, angle conique d'extrémité 60°

L'angle de l'électrode est de 45° par rapport à l'horizontale, et le rayon de courbure de la tête de l'électrode est de 0,1 mm

L'intervalle de chute est de 30 ± 5S, réglable

Hauteur de goutte à goutte 35 ± 5 mm

Délai de goutte à goutte de 0,2 S (temps d'ouverture de la soupape solénoïde)

Taille des gouttes: 45 à 50 gouttes/cm3

Taille de l'échantillon: 130 mm × 13 mm × 2 ~ 12 mm;
