Épreuve de résistance au feu des composants du bâtiment

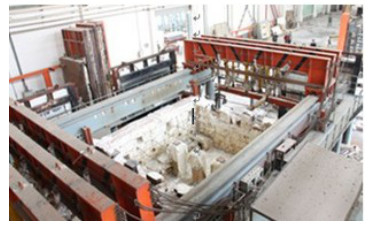

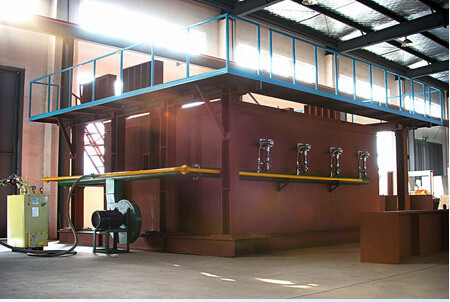

DX8364 Épreuve de résistance au feu des composants du bâtiment four vertical et four horizontal (EN13381-8)

Pieds à combustion:

Portée de l'essai:

1. murs portants en béton armé avec une zone d'incendie unilatérale de 3000 × 3000 mm, murs portants en acier avec couche protectrice (couches ignifuges),murs porteurs en tôle de quille en acier léger, des murs porteurs en glues, etc., et la détermination de la température des points sélectionnés avec des sections et des largeurs différentes à l'intérieur du mur.

2Test de résistance au feu des raccords reconstruits non porteurs

La taille nette du four est de 4200×4800×1500 (mm) et la surface de feu de l'échantillon est de 4200×4800 (mm)

Portée de l'essai: il peut détecter simultanément la résistance au feu des échantillons structurels symétriques et asymétriques dans les mêmes conditions de travail, tels que: portes et fenêtres ignifuges,de verre, des matériaux de boucle à l'épreuve du feu, etc., et peut également effectuer des essais de résistance au feu sur de grandes cloisons incendiaires et des composants de cloisons incendiaires tels que des pare-feu super grands,les murs de cloisons en verre ignifuges et les volets roulants ignifuges, avec une efficacité élevée, et peut tester plusieurs échantillons différents ou similaires en même temps.

3. dispositif intelligent d'essai de la résistance au feu de la colonne porteuse,

La taille nette du four est de 3000×3000×4700 (mm), et la hauteur de feu de l'échantillon est de 3000~4600mm (la hauteur totale de la colonne est de 3600~5200mm).La taille maximale de la section transversale de l'échantillon est de 800 mm × 800 mm ou Φ800 mm..

La charge axiale totale est de 15000 kN, et les charges excentriques supérieure et inférieure sont de 1000 kN chacune.

Pieds à combustion:

Portée de l'essai:

1. murs portants en béton armé avec une zone d'incendie unilatérale de 3000 × 3000 mm, murs portants en acier avec couche protectrice (couches ignifuges),murs porteurs en tôle de quille en acier léger, des murs porteurs en glues, etc., et la détermination de la température des points sélectionnés avec des sections et des largeurs différentes à l'intérieur du mur.

2Test de résistance au feu des raccords reconstruits non porteurs

La taille nette du four est de 4200×4800×1500 (mm) et la surface de feu de l'échantillon est de 4200×4800 (mm)

Portée de l'essai: il peut détecter simultanément la résistance au feu des échantillons structurels symétriques et asymétriques dans les mêmes conditions de travail, tels que: portes et fenêtres ignifuges,de verre, des matériaux de boucle à l'épreuve du feu, etc., et peut également effectuer des essais de résistance au feu sur de grandes cloisons incendiaires et des composants de cloisons incendiaires tels que des pare-feu super grands,les murs de cloisons en verre ignifuges et les volets roulants ignifuges, avec une efficacité élevée, et peut tester plusieurs échantillons différents ou similaires en même temps.

3. dispositif intelligent d'essai de la résistance au feu de la colonne porteuse,

La taille nette du four est de 3000×3000×4700 (mm), et la hauteur de feu de l'échantillon est de 3000~4600mm (la hauteur totale de la colonne est de 3600~5200mm).La taille maximale de la section transversale de l'échantillon est de 800 mm × 800 mm ou Φ800 mm..

La charge axiale totale est de 15000 kN, et les charges excentriques supérieure et inférieure sont de 1000 kN chacune.

Le champ d'application:Il convient aux composants portants et non portants tels que les murs, les poutres, les colonnes, les sols, les plafonds et les toits, et d'autres structures, accessoires ou structures peuvent être utilisés comme références.Cette machine d'essai convient à l'essai de tous les composants de GB/T9978..1~9 et les normes ISO834-1~9.

Le champ d'application:Il convient aux composants portants et non portants tels que les murs, les poutres, les colonnes, les sols, les plafonds et les toits, et d'autres structures, accessoires ou structures peuvent être utilisés comme références.Cette machine d'essai convient à l'essai de tous les composants de GB/T9978..1~9 et les normes ISO834-1~9.

Paramètres principaux:

Laboratoire: 4,5 M (longueur) x 4,5 M (largeur) x 3,5 M (hauteur), utilisation à l'intérieur de matériaux isolants à haute température.

Dispositif de chargement: le chargement mécanique est utilisé pour déplacer la grue aérienne dans le bâtiment.

Cadre de support: relié à un support de coin sur le cadre par quatre rouleaux.

Les thermocouples: y compris les thermocouples de four, les couples de chaleur arrière, les thermocouples mobiles, les thermocouples internes et les thermocouples à température ambiante sont distribués dans diverses zones.

Sonde de mesure de la pression du four: sonde de mesure en forme de T, précision de mesure ± 2 Pa

Sonde de mesure de l'écart de l'échantillon: diamètre de 6 mm ± 0,1 mm ± 0,2 mm

Système de combustion: système de distribution de gaz (dans un rayon de 10 mètres), lance-flammes (au moins 20) et soupapes de régulation

Source de gaz de combustion: propane de pureté supérieure à 95%, gaz liquéfié (fourni par l'utilisateur)

Débit de gaz: 0 à 100 L/min. Précision de mesure 2,5 degré

Débit d'air: 0 à 50 m3/min. Précision de mesure ≤ ± 0,5 m3/min.

Capacité du réservoir de gaz: ≥ 50 kg × 6

Système de régulation de la température du four: point de prélèvement maximal de 10 points

système de ventilation et amortisseur de commande, etc.

Plage de mesure de la chaleur rayonnante sur la surface de contre-feu de l'échantillon: 0 à 10 W/cm2

Le contrôle de la température et de la pression dans le four est réalisé en connectant le RS485 de l'ordinateur au système de commande,et la tension de sortie CC des capteurs d'essai de combustion tels que les thermocouples et les capteurs de pression est convertie en forme numérique, qui peut ensuite être transmis au système informatique pour affichage et stockage.
