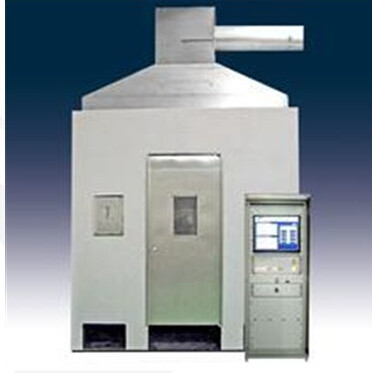

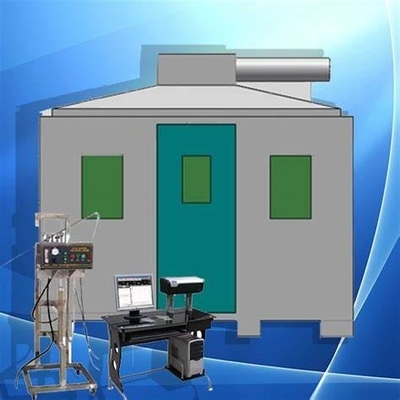

Machine d'essai DX8036B pour les caractéristiques anti-allumage des meubles rembourrés, des matelas mous et des canapés

DX8036B Machine d'essai des caractéristiques de résistance à l'allumage des meubles rembourrés, matelas souples à ressorts et canapés

Présentation :

Cet équipement utilise des cigarettes en combustion lente et des flammes d'allumettes simulées comme sources d'allumage pour réaliser des essais de résistance à l'allumage sur des meubles rembourrés, et simuler la performance de résistance à l'allumage des meubles rembourrés lorsqu'ils sont soumis à une flamme d'allumette ou à un mégot de cigarette en conditions réelles d'utilisation, afin d'évaluer leur comportement au feu. La chambre d'essai est isolée thermiquement : la couche externe est en acier inoxydable, tandis que les couches intermédiaire et interne intègrent des matériaux d'isolation thermique, offrant ainsi un caisson à la fois esthétique et robuste.

Conforme aux normes :

Il est conforme aux exigences des normes d'essai GB17927.1~2-2011 « Évaluation de la résistance à l'allumage des meubles rembourrés, matelas et canapés - Partie 1 : Cigarettes en combustion lente et Partie 2 : Flammes d'allumettes simulées » et ISO 8191-1~2:1988.

Domaine d'application :

Simule la flamme d'une allumette pour évaluer les caractéristiques de résistance à l'allumage des meubles rembourrés. Il est principalement conçu pour l'essai et l'évaluation de la résistance à l'allumage des matelas souples, des garnitures de meubles, des canapés et autres meubles rembourrés à usage domestique.

Paramètres de performance :

Simulation d'une flamme d'allumette :

1. Système de source d'allumage : tube de combustion en acier inoxydable de diamètre extérieur (8±0,1 mm), de diamètre intérieur (6,5±0,1 mm) et de longueur (200±5 mm) ;

2. Tuyau flexible : longueur de (2,5~3 mm), diamètre intérieur devant être de (7±1 mm), raccordé au tube de combustion en acier inoxydable ;

3. Système de régulation de débit : comprenant un débitmètre, une vanne de réglage fin, une vanne tout-ou-rien et un détendeur régulateur de pression ;

4. Le débit est de (45±2) ml/min et la pression nominale de sortie fournie par le système est de 2,8 kPa ;

5. Plage de temporisation : 0-999 s, permettant d'afficher et d'enregistrer la durée de combustion continue ou sans flamme, le temps de fissuration du tissu et le temps d'extinction de l'éprouvette.

6. Distance d'essai de l'allumeur : réglable de 20 à 80 mm, avec déplacement et retrait automatiques du mécanisme d'allumage ;

7. Plage de mesure du débit : 10~100 ml/min

Cigarettes en combustion lente :

Source d'allumage par cigarette :

1. La cigarette est une cigarette cylindrique avec filtre, ou dont le filtre et la manchette ont été retirés, conforme aux spécifications suivantes :

Longueur : 60±5 mm ; Diamètre : 8±0,5 mm ; Masse linéique : (0,6±0,1) g/50 mm ;

2. Temps de combustion de la cigarette : (12±3) min/50 mm ;

3. Chaque lot de 10 cigarettes identiques forme un groupe ; l'une d'elles est prélevée au hasard et sa durée de combustion totale est mesurée en laboratoire selon la méthode suivante : après conditionnement préalable de la cigarette selon le paragraphe 7.1, prélever une cigarette et la marquer à 5 mm et 55 mm de l'extrémité d'allumage. Insérer horizontalement une fine aiguille d'acier dans l'extrémité opposée à l'allumage sur une profondeur maximale de 11 mm. L'essai d'allumage enregistre le temps nécessaire à la cigarette pour se consumer entre les deux repères, conformément aux dispositions du paragraphe 8.2 ;

4. Enceinte d'essai : 2,5 mètres de long, 2,2 mètres de large, 2,5 mètres de haut, conduits de ventilation inclus. Fabriquée en acier inoxydable ;

5. Hublot d'observation : grand hublot d'observation en verre trempé, avec encadrement en acier inoxydable SUS304 ;

6. Réglage du débit de gaz : ajustement du débit de gaz d'essai à 45±2 mL/min ;

7. Temporisation : réglable à volonté de 0 à 99,99 h/min/s ;

Système de commande :

1. Système de commande informatisé (la durée d'essai, le nombre d'essais, le temps de persistance de flamme, etc. peuvent être configurés et enregistrés sur l'ordinateur). Il se distingue par un fonctionnement hautement intelligent guidé par menu, simple et intuitif, garantissant une précision accrue des résultats d'essai.

2. Fonction d'allumage automatique (allumage électrique électronique haute tension).

3. L'architecture repose sur un automate programmable (PLC) et des composants fiables assurant une vitesse de traitement élevée et une technologie de pointe. Le processus d'essai utilise un mode de régulation automatique importé PLC+PID, représentant la solution de commande la plus avancée, la plus sûre, la plus fiable et la plus ergonomique actuellement disponible. Il prend en charge le contrôle automatique des mesures, l'exécution autonome des cycles de détection et propose une interface conviviale, pour des essais plus rapides et précis. L'ordinateur superviseur est équipé d'un logiciel de configuration permettant la génération automatique de courbes de contrôle thermique, l'édition de rapports, l'acquisition de données et l'impression des résultats d'essai.

4. Équipement informatique : un ordinateur, une imprimante, un pack logiciel avec mises à jour gratuites à vie

5. Débitmètre de butane : 0~100 ml/min

6. Manomètre différentiel en U : 0~3 kPa

7. Minuterie : plage de 0 à 99,99 heures,

8. Manomètre de gaz : 0~0,1 MPa, résolution de 0,01 MPa

9. Alimentation en gaz : gaz butane d'une pureté supérieure à 95 % (à fournir par l'utilisateur)

10. Dimensions du boîtier de commande : largeur 880 mm * profondeur 600 mm * hauteur 1550 mm
