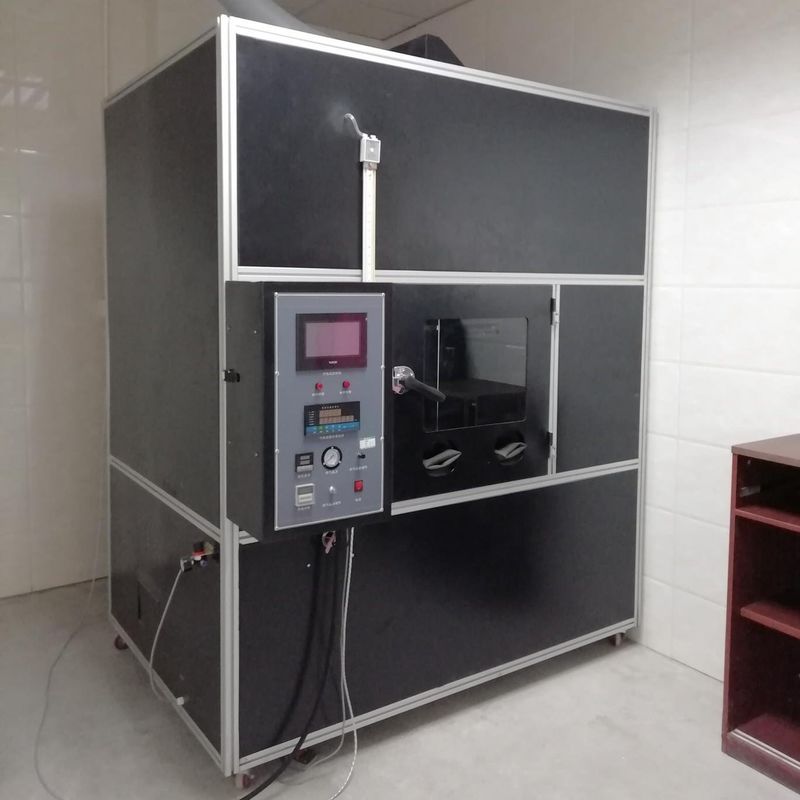

DX8382 grande chambre de combustion/machine d'essai de combustion UL1581/chambre d'essai de combustion horizontale verticale
Conforme aux normes:
Nous suivons strictement la norme UL1581 section 1080.1-1080.14 pour la production et ont été reconnus par Guangzhou Meihua UL Company,répondant à la norme de test de combustion VW-1 (épreuve spécifique V-értique)Applicable aux normes de test VW-1 de UL1581, UL13, UL444 et UL1655, ainsi qu'aux normes de test FT-1 et FT-2 de CSA. Applicable économiquement et largement utilisé dans l'industrie du fil et du câble.
Méthode d'essai:
Ajustez la hauteur de la flamme, placez le haut de la flamme sous l'échantillon, brûlez pendant 15 secondes, éteignez pendant 15 secondes, répétez 5 fois et vérifiez l'état de combustion de l'échantillon.temps d'extinction, et le nombre de répétitions peut être réglé, et il peut être utilisé automatiquement.
Détails des paramètres:
L'ensemble de l'expérience a été menée dans un laboratoire scellé d'un volume de 4,32 mètres cubes.
1, Chambre de combustion:
(1) Espace effectif: 2,4 m (longueur) * 1 m (largeur) * 1,8 m (hauteur)
(2) Dimensions limites: 2,4 m (longueur) * 1 m (largeur) * 2,5 m (hauteur)
(3) Matériau:
Extérieur: structure carrée en acier, plaque d'acier épaissie de 1,5 mm cuite électrostatiquement avec de la peinture vert foncé;
Interne: peinture noire électrostatique cuite.
4) fenêtre d'observation:
Deux fenêtres coulissantes gauche et droite; la fenêtre d'observation est en verre trempé;
Environnés d'une bordure en acier inoxydable SUS304;
Taille: 730 mm (hauteur) * 420 mm (largeur).
(5) Fenêtre d'exploitation: 4 au total
Taille de l'espace intérieur:ф150 mm;
Périphérique: en bords en acier inoxydable de 3,0 mm;
Fermé comme des gants en cuir à bras long, d'une longueur de 600 mm;
Les dimensions périphériques globales:ф220 mm.
(6) Système d'échappement:
deux ventilateurs d'échappement en spirale;
La plaque d'étanchéité push-pull est en acier inoxydable de 2,0 mm;
Il y a des rainures coulissantes des deux côtés;
Un ensemble de dispositifs de commande à distance: a. à l'aide de deux cordes d'acier. b. deux ensembles de poulies.
(7) Entrée d'air: 4 au total
Taille:ф160 mm;
La plaque d'étanchéité push-pull est en acier inoxydable de 2,0 mm;
Il y a des rainures coulissantes des deux côtés.
8) Support de fixation inférieur:
Les dimensions: 2,4 m (longueur) × 1 m (largeur) × 0,7 m (hauteur);
utilisant du fer à angle de 60 mm × 60 mm × 4 mm, cuit électrostatiquement avec une peinture vert foncé;
Poulies à pieds: 6 ou 4 poulies avec serrure.
- Équipement d'éclairage: une lampe circulaire antibrouillard et antifumée est utilisée.
2, section de contrôle
(1) Un indicateur de combustion
(2) Réglage de la combustion: tout réglage de 0 à 99,99 secondes
Indicateur d'arrêt un (3).
(4) Réglage d'arrêt: tout réglage de 0 à 99,99 secondes
(5) Nombre de combustions: 0-999999 fois, réglées arbitrairement
(6) Équipé de fonctions de combustion, d'arrêt et de comptage entièrement automatiques
(7) Équipé d'une fonction de conversion verticale/horizontale
(8) Équipé d'une fonction d'allumage automatique
(9) Équipé de fonction de commutation manuelle/automatique
(10). L'allumage est effectué par méthode d'allumage à haute pression
(11) La partie expérimentale est reliée au contrôle par des bouchons d'aviation, qui sont en contact très étroit.
3, Section expérimentale
1) Les buses:
(2) L'angle est de 20 degrés
Un (3). vanne de régulation de la flamme interne
(4) Une soupape de régulation de la flamme externe
(5) Une règle de marquage du point de contact de la flamme interne
(6) Une règle de marquage de drapeau bas
(7) Une règle de longueur d'essai
8) Un dispositif de mesure de la flamme
(9) Matériau d'essai: a. Plaque d'acier finement travaillée et peinte. b. Couleur: noir pur.
(10) La boîte d'essai est en acier inoxydable SUS304 et finement transformée.
(11) Fond du banc d'essai:
a. Deux plaques en acier de 2,0 mm.
b. Taille: 700 mm (longueur) × 450 mm (largeur)
c. Couleur: peinture noire électrostatique cuite au four
(12) Conception indépendante des essais verticaux et horizontaux
(13) Ajouter une tige de poussée à bras long à la boîte d'essai
(14) Trois marques horizontales de combustion.
4, Contrôle de la source d'air:
(1) Gaz: il est recommandé d'utiliser du méthane (fourni par l'utilisateur)
(2) Débitmètre: 1 (modèle Dwyer VA20430 des États-Unis)
(3) Manomètre à pression en tube en U: 1 pièce (type Dwyer Company 1230-36 aux États-Unis)
(4) Un joint à gaz
Trachéale: trachée à haute pression
