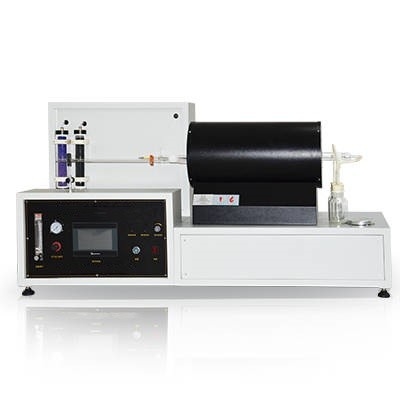

Machine d'essai de mesure de la libération de gaz d'acide halogène pour déterminer la quantité totale de gaz d'acide halogène

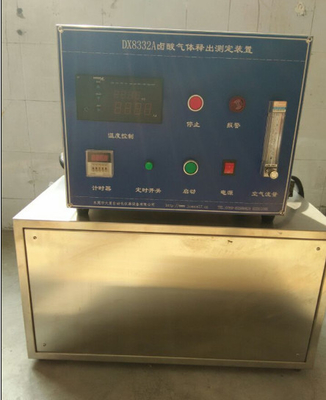

DX8332AH estmesure de la libération de gaz d'alogène acidemachine d'essai

Équipement pour l'essai d'halogène, de pH et de conductivité des fils et câbles IEC 60754 Partie 1 et 2

IEC 60754-1 Testeur de gaz d'acide halogène pour câbles électriques

Les normes:

Conforme à la norme GB/T17650.1-1998, à la norme GB/T17650.2-1998 et à la norme IEC60754-1:1994, les normes IEC60754-2:1991; dans le même temps,il est conforme aux prescriptions du tableau 6 de la norme GB/T19666-2005 "Principes généraux pour les fils et câbles ignifuges et ignifuges" et aux prescriptions de l'article 6.3.4 du GA306.1-2007, article 6.3.4 de la norme GA306.2-2007 et des articles 9.10 et 9.11 de la norme UL2556-2007.

Le champ d'application:

Il convient à la détermination de la quantité totale de gaz acide halogène pour les câbles ignifuges faibles et sans halogène et à la mesure du pH et de la conductivité pour déterminer l'acidité des gaz.

Composants:

1. four tubulaire: la longueur et le diamètre effectifs de la chambre de chauffage sont de 600×ф42 mm, et il est équipé d'un système de chauffage électrique réglable.

2. tube de combustion:

a. Matériau: tuyau réfractaire en dioxyde de silicium, gaz résistant à la corrosion.

b. Spécifications: le diamètre intérieur est de 40 mm, la longueur du côté d'entrée du four tubulaire est de 60 ~ 200 mm et la longueur du côté de sortie est de 60 ~ 100 mm, laissant un espace pour l'expansion du chauffage.

3Le bateau en feu:

a. Matériau: tube de silice fondu.

B. Spécifications: longueur 100 mm, largeur 25 mm, profondeur 10 mm.

c. Méthode d'alimentation du bateau brûlant: méthode de tirage par aimant à barres et fil de platine sont adoptés.

4- Collecte de gaz: deux bouteilles sont sélectionnées: l'une d'elles est équipée d'un mélangeur magnétique et contient 220 ml de solution d'hydroxyde de sodium.

5Système d'alimentation en gaz:

a. débitmètre réglable de 20 à 200 ml

b. Compresseur (fourni par votre entreprise)

6Prélèvement: 500 mg à 1000 mg

7. Détermination de la teneur en acide halogénique:

a. Balance analytique: la précision est de 0,1 mg

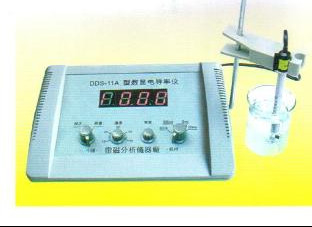

b. pH-mètre numérique: précision 0,02PH

c. Conducteur: plage de mesure: (0 à 1 × 105) μS/cm

Introduction:

. IEC 60754-1, 2 Testeur de dégagement d'acide halogène par câbles électriques, Testeur de corrosion de câbles mesure le volume gazeux de l'acide halogène (IEC 60754-1), la concentration de pH ((PH Mètre, ions hydrogène, IEC 60754-2),Conductivité (CEI 60754-2) et etc. d'un fil (câble) par chaleur rayonnante dans le four à tubes (CEI 60754-1): 800°c, CEI 60754-2: 950°c);

. En particulier, IEC 60754-1, 2 Testeur de dégagement de gaz d'acide halogène des câbles électriques, Testeur de corrosion des câbles peut tester à la fois les normes IEC 60754-1 et IEC 60754-2 par un équipement et une fonction de sélection de mode;

. la norme IEC 60754-1 est un câble sans halogène à base de composés halogénés à base de composés additifs émis lors de la combustion, à l'exception des hydracides de fluoration,il s'agit d'une mesure du volume de gaz d'halogèneLa norme IEC 60754-2 est destinée aux câbles électriques ou optiques à partir de composés émis lors de la combustion pour mesurer la limite d'oxydation des gaz.fiabilité et commodité de l'utilisateur pour insérer les dispositifs d'alimentation automatique pour bateau à combustion, le rail de virage pour faciliter la pose de l'échantillon, le réglage de la minuterie automatique, le filtrage de l'air, etc.;

Normes de référence:

. CEI 60754-1 édition 2.0 b:1994: Essai sur les gaz émis lors de la combustion des matériaux des câbles - Partie 1: Détermination de la quantité de gaz halogène acide

. CEI 60754-2 édition 1.0 b:1991: Essai sur les gaz émis lors de la combustion de câbles électriques - Partie 2:Détermination du degré d'acidité des gaz évolués lors de la combustion des matériaux prélevés sur des câbles électriques par mesure du pH et de la conductivité.

. KS C CEI 60754-1: Épreuves sur les gaz évolués lors de la combustion de câbles électriques - Partie 1: Mesure de la quantité de gaz halogène acide.

. KS C IEC 60754-2: Épreuves sur les gaz produits lors de la combustion de câbles électriques - Partie 2: Épreuve de corrosivité par génération de gaz de combustion.

. KWS 409 : Fil résistant au feu - 5.12 Causticité du gaz de combustion.

Les spécifications:

Pieds à tubes:

- Pour la section chauffante du four, sa longueur est de 500 mm et son diamètre intérieur de 40 mm. Il contient également un système de chauffage électriquement contrôlable (Contrôle de température).

Tubes (Pyrex):

- Le tube ignifuge est utilisé dans le four pour protéger le tube contre les gaz corrosifs.Le diamètre intérieur du tube de silice est de 38 mm et la longueur du tube est de 150 mm de l'entrée du four et le tube est en saillie à une distance de 100 mm de la sortie.

Bateau à combustion:

- 98 mm (longueur) * 15 mm (largeur) * 12 mm (profondeur); chaque bateau n'est utilisé que trois fois avant la combustion ou le recyclage.

Bouteille de lavage au gaz:

- La hauteur du liquide à l'extrémité du tube doit être de 100 à 120 mm dans chaque flacon.

Système d'alimentation en air:

- Le gaz utilisé pour la combustion doit être de l'air et le débit de l'air injecté dans le tube doit être réglé en fonction de la section transversale interne réelle du tube.La vitesse d'air qui traverse l'échantillon doit être de 378 ml/min ± 10%..

Taille:

- 1220 mm (W) * 450 mm (D) * 560 mm (H)

Le four:

- 500 mm (w) * 300 mm (d) * 38 mm (h)

Tubes en verre au quartz:

- 700 mm (de large) * 37 (dia interne)

Énergie électrique

- 220V, 60HZ, 10A. - Je vous en prie.

Poids:

- 60 kg

Les services publics:

- Compresseur d'air,

Nom de l'article:

- Testeur électrique de dégagement de gaz d'acide halogène, testeur de corrosion de câbles
