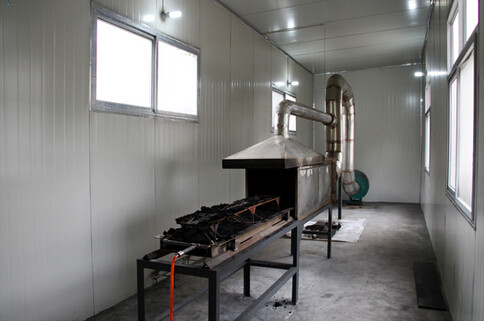

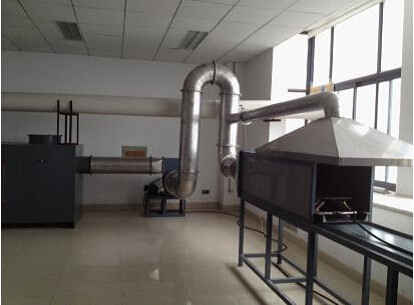

DX8332B Testeur des performances de combustion du propane routier

Testeur de performance de combustion au propane pour convoyeurs DX8332B

Champ d'application : Principalement adapté pour tester la performance de combustion au propane des bandes transporteuses ignifuges avec des tissus à âme entière utilisés dans les mines de charbon. Conformément à la norme MT914-2008 "Bandes transporteuses ignifuges à âme entière pour tissus de mines de charbon", la performance de combustion du propane dans les tunnels est testée. Adoption d'un système d'échappement puissant, le système de ventilateur d'extraction est activé pour purifier les gaz d'échappement par un filtre à charbon actif à rideau d'eau et les rejeter, conformément aux normes d'émission nationales.

Paramètres techniques principaux :

1. Voie : Composée d'une chambre, la paroi extérieure de la chambre est construite en matériau réfractaire de 25 mm, avec une taille d'entrée de 460 mm x 460 mm et une longueur de 1676 mm. Elle est connectée à un tuyau d'échappement de 300 mm de diamètre par un connecteur conique en acier inoxydable de 1,5 mm d'épaisseur.

2. Hotte d'extraction : composée d'acier inoxydable de 1,5 mm d'épaisseur, placée directement au-dessus de la chambre de test, utilisée pour extraire la fumée qui se diffuse de l'extérieur du four pendant le processus de test ;

3. Supports : utilisés pour placer des échantillons de bande transporteuse fixes. Le banc de test a des spécifications de 1500 mm de longueur, 220 mm de largeur et 160 mm de hauteur, composé de barres d'acier d'un diamètre de 10 mm.

4. Brûleur d'alkyle de benzène : composé de six injecteurs de combustion, avec la buse inclinée vers l'intérieur à un angle de 45°

5. Matériaux de test : gaz propane rempli à ≥ 95 % (fourni par l'utilisateur) ;

6. Échantillons : bande transporteuse ignifuge

7. Dispositif de pesage : utilisé pour peser le poids de l'échantillon de bande transporteuse et de la bouteille de gaz avant et après le test ; 30 kg/0,001 kg

8. Anémomètre : placé sur la ligne médiane à une distance de 310 mm du sol de la chambre et à 285 mm de l'entrée de la chambre ;

9. Thermocouples : type K, avec un diamètre extérieur ne dépassant pas 3 mm ; diamètre du fil 0,5 mm, précision non inférieure au niveau II, plage 1300 ℃

10. Système de contrôle de la température : contrôlé par ordinateur, le signal millivolt généré par le thermocouple est envoyé à la carte d'ajustement du signal. Le signal analogique est converti en signal numérique via une carte d'acquisition de données, puis contrôlé et rapporté par un logiciel informatique ;

11. Minuterie : Résolution : 0,1 S, erreur ne dépassant pas 1 s/h

12. Débitmètre de carburant : 35 ~ 350 L/H réglable, précision de contrôle ± 2 L/h

13. Précision du contrôle de la consommation de carburant : 565 ± 2 g/50 min

14. Tension d'alimentation : système triphasé à cinq fils AC380V 50Hz ;

15. Consommation électrique : 4,01 KW ;

16. Température ambiante de test : 5 ℃ -30 ℃

17. Rotation verticale 6800 * 4400 * 2700 mm ou ligne droite horizontale 9500 * 1800 * 2700 mm.

Composition de l'équipement : composé de quatre parties principales : boîte de contrôle principale, dispositif de soufflage, support de combustion et buse de combustion.

La boîte de contrôle est mobile.

Purification de l'air par ventilateur d'extraction : Après installation du conduit d'extraction sur le ventilateur d'extraction, l'air traverse le tunnel et le débit d'air est contrôlé par une vanne de contrôle.

Le matériau du cadre est en acier inoxydable 304 soudé, et le matériau de la boîte de contrôle est en plaque d'acier électrostatique (t=1,2 mm). La surface est pulvérisée de plastique, ce qui la rend plus lisse et plus belle.

Lampe de pulvérisation : matériau SUS304, fabriqué par notre société.

Système de contrôle :

1 La boîte de contrôle adopte un système de contrôle à relais, et tous les composants électroniques proviennent de marques nationales établies, ce qui peut mieux garantir les performances de travail et la précision de détection de la machine.

2 La température adopte un contrôleur de température P.I.D intelligent importé (avec fonction de calcul automatique) et un capteur de thermocouple PT100 de haute précision et une minuterie.

3 L'équipement dispose des dispositifs de protection de sécurité suivants : protection contre les surcharges de puissance, les courts-circuits, les surcharges de circuit de contrôle et les surchauffes.
