Équipement d'essai thermique pour tester les essais d'impact répétés de divers matériaux à haute et basse température

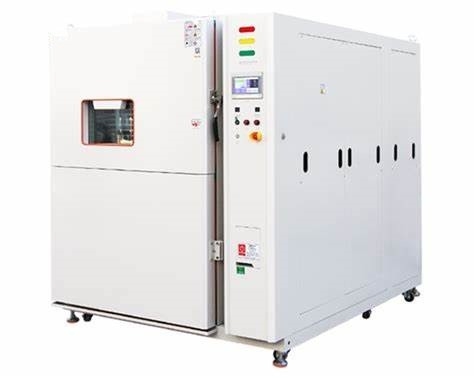

DX8468Machine d'essai des chocs thermiques

Il est utilisé dans l'électronique, les pièces automobiles, les plastiques et autres industries pour tester les essais d'impact répétés de divers matériaux à des températures élevées et basses

Changements chimiques ou dommages physiques causés par l'expansion et la contraction du produit.

L'équipement est divisé en trois parties: zone à haute température, zone à basse température et zone d'essai, avec une structure isolante thermique unique et un effet de stockage au froid,qui doit être testé pendant l'essai

L'objet est complètement immobile et la méthode de commutation de la trajectoire de l'air froid et chaud est introduite dans l'échantillon pour effectuer l'essai de choc par froid et chaleur.

Il peut indépendamment définir les fonctions de haute température, basse température et choc chaud et thermique trois conditions différentes et a quand l'exécution des conditions de choc froid et chaud

La fonction de la machine d'essai à haute et basse température.

Zone de basse température: -50°C~RT Taille: 400×500×500 mm

Température d'essai: -40°C à 200°C Taille: 400 × 500 × 500 mm

Zone de température élevée: RT~250 Taille: 400×500×500 mm

Dispositif de protection: protection contre la surcharge du compresseur, protection contre la haute pression du réfrigérant, protection contre la surtempérature

Compresseur: le compresseur français Taikang

Matériau intérieur et extérieur: dispositif de sécurité en acier inoxydable SUS304#, matériau intérieur et extérieur: plaque d'acier peinte électrostatiquement

Une particularité:

Composants électroniques et électriques, métaux, matières chimiques, pièces d'automatisation, pièces de communication, industrie de la défense, industrie aérospatiale,

Outil d'essai idéal pour les modifications physiques des BGA, des substrats de PCB, des circuits intégrés à puce électronique, des céramiques semi-conducteurs et des matériaux polymères.

Il adopte un contrôleur à large échelle de dialogue tactile homme-machine LCD interface homme-machine, qui est simple à utiliser, facile à apprendre, stable et fiable.

Le mode d'impact adopte la méthode de commutation de style, et les températures froides et chaudes sont introduites dans la zone d'essai pour atteindre l'objectif de l'essai de choc froid et chaud.

Le temps d'impact est de 0,1 à 999,9 heures et le temps de cycle peut être réglé de 1 à 9999 fois.

Le dégivrage automatique (manuel) peut être réglé pour le nombre de cycles et le nombre de dégivrements.

Affichage de l'état et de la courbe en fonctionnement, description et méthode d'affichage des anomalies et des points de défaillance.

Unité de réfrigération par compression en cascade à haut rendement, bas bruit de fonctionnement, équipement d'économie d'énergie.

Il adopte la fonction de contrôle de calcul automatique PID et la précision du contrôle de la température est élevée.

Il peut être utilisé pour l'impact cyclique automatique ou l'impact sélectif manuel, et peut choisir le type à deux ou trois rainures et le poinçonnage à froid et le poinçonnage à chaud pour l'impact.

Il peut être utilisé comme une boîte à haute température ou une boîte à basse température indépendamment, et il peut être utilisé à trois fins.

Les réfrigérants R404 et R23 de DuPont sont importés de DuPont avec un coefficient d'ozone nul (HFC).

Paramètres de performance:

Plage de température du bain à haute température: RT~250°C

Plage d'humidité du bain à basse température: -50°C~RT

Température d'impact de la chambre d'essai: haute température 50-200

Température basse -10°C à 40°C

Temps de chauffage: RT - 250°C pendant 60 minutes

Temps de refroidissement: Il faut environ 85 minutes pour refroidir jusqu'à 70 °C.

Temps de récupération d'impact: 30 minutes à haute température à 150°C

Choc à 40 °C pendant 30 min

Temps de récupération de l'impact est inférieur à 5 minutes

Poids de l'échantillon: 1,5 kg

Taille du laboratoire (W × H × D): 40 × 35 × 30 cm

Dimensions extérieures de l'ensemble de la machine: 140 × 180 × 145 cm

Matériau de construction: boîte intérieure: plaque d'acier SUS304#, boîte extérieure: pulvérisation de plaque d'acier, couche d'isolation: mousse en PU, base: fer à angle standard national + acier de canal

Système de réfrigération: unités de compresseurs entièrement fermées ou semi-hermétiques à refroidissement par eau en cascade importées d'Europe et des États-Unis.

Contrôleur: Contrôleur HMI tactile couleur LCD de grande taille ou HMI tactile LCD unique.

Dispositif de protection de sécurité: protecteur contre la surcharge sans fusible, surchauffe du compresseur, surcourant, surpression, chauffage à combustion à sec, alarme de surchauffe dans la boîte

Le système.

Configuration standard: trou d'essai (Φ50×1, 2 ensembles de supports à échantillons)

Puissance (environ KW): 24

L'alimentation électrique: AC3 Φ5W 380V 50HZ
