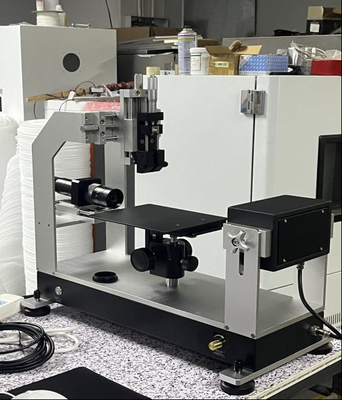

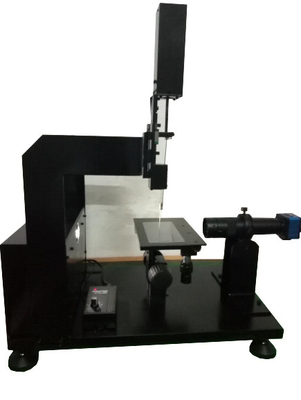

Machine de test de l'hydrophobicité des isolants composites pour la détection en ligne de l'hydrophobicité

DX8436 Testeur d'hydrophobie des isolants composites

1- champ d'application:

Le détecteur en direct hydrophobe isolant composite est un nouveau type de détection en ligne hydrophobe isolant.Il convient à la détection en ligne de l'hydrophobie des isolants composites des lignes de transport de 110 kV et supérieurs aux niveaux de tension, et convient également aux expériences de détection de l'hydrophobie et aux essais en usine de divers isolants composites et caoutchoucs en silicone,et est également adapté à la détection de l'hydrophobie des matériaux de pulvérisation RTV des isolants magnétiques.

2Principe de détection:

L'état hydrophobe des isolants composites est évalué selon la méthode de classification par pulvérisation d'eau de l'Institut suédois de recherche sur la transmission (STRI).Basé sur une technologie avancée de traitement d'images numériques, l'état hydrophobe des isolants composites est jugé objectivement en extraisant des informations grises telles que l'entropie de l'information, la vitesse de semis et l'amplitude spectrale moyenne des images hydrophobes,ainsi que le coefficient de forme et le pourcentage de surface des gouttelettes ou traces d'eau.

3- Conformité aux normes:

Il répond aux exigences de la norme d'essai DL/T864-201 "Directives pour l'utilisation d'isolants composites pour lignes aériennes CA à tension nominale supérieure à 1000 V".

4. Fonction du produit:

1. Détecter l'hydrophobie de divers isolants composites avec de l'électricité active

2. Tester l' hydrophobicité du caoutchouc de silicone et des matériaux de pulvérisation RTV

3Analyse automatique et précise des niveaux hydrophobes

4. Enregistrer diverses données et graphiques pour chaque test

5Vous pouvez vérifier les enregistrements de test de chaque fois et de chaque chaîne d'isolateurs

6. Déterminez automatiquement la tendance de développement de l' hydrophobie

7. Analyser et juger de la résistance au flashover anti-tache et au flashover humide

8. Fournir une base scientifique pour la maintenance et la sélection

5Caractéristiques du produit:

■ Adoption de la méthode de classement par pulvérisation d'eau (méthode de classement HC)

■ Détection en ligne, pas besoin de coupure de courant

■ Le dispositif est petit et facile à transporter, ce qui est pratique pour les opérations sur le terrain

■ Combinaison de l'expérience et du jugement scientifique

■ Fonctionnement simple et jugement précis

■ Des performances élevées en matière de sécurité électrique
