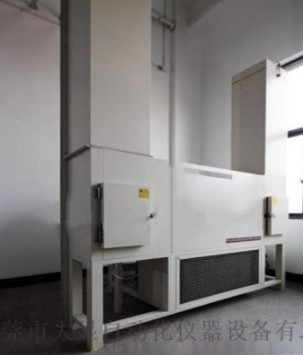

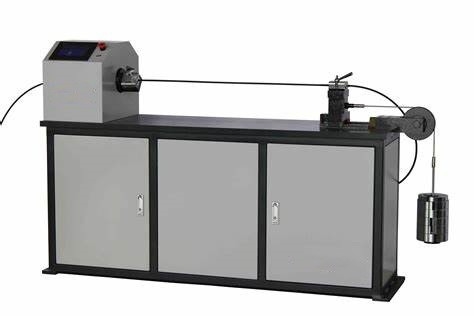

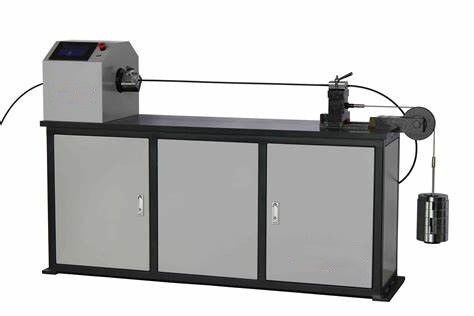

Machine d'essai de résistance à la torsion des câbles d'énergie éolienne à haute et basse température

DX8416AWmachine d'essai de la résistance à la torsion des câbles d'énergie à haute et basse température

1- champ d'application:

Il convient à l'essai de résistance à la torsion d'un câble flexible à résistance à la torsion pour un système de production d'énergie éolienne ou un système similaire à tension nominale de 1.8/3 kV ou moins dans un environnement à basse température.

2- Conformer à la norme:

TICW1-2009 Méthode d'essai de torsion pour câble flexible à torsion pour la production d'énergie éolienne

L'épreuve A: méthode d'essai à basse température, l'essai B: méthode d'essai à haute température.

3Paramètres techniques:

Taille du studio: 400 × 300 × 2300 mm;

Le canal d'essai est de 300 × 300 × 12600 mm;

Les dimensions sont de 1550 × 2500 mm.

La hauteur gauche: 1720 mm;

La hauteur droite: 9620 mm;

les dimensions des canaux gauche et droit: 640 × 54 mm;

Masse totale: environ 2500 kg;

Autorisation d'essai pour les câbles électriques

Plage de température: -60 ~ 8 °C;

Les valeurs de température sont calculées en fonction de la température de l'air.

L'unité de température: ≤ ± 0,3 °C;

Temps de chauffage: réglable

Temps de refroidissement: moyenne de 0,7 à 1,0 °C/min;

fenêtre d'observation: résistance à haute température (500 °C) à plusieurs couches creuses;

fenêtre vitrée: (200 × 300) armoire de régulation de la torsion, support: 700 × 1300 × 1400;

ouverture de porte: porte à charnière à ouverture simple;

Panneau de commande: alimentation, affichage du contrôleur, bouton de commande;

Cabinet de commande de la distribution d'énergie: carte de distribution, ventilateur d'échappement;

Chauffe-eau: chauffe-eau à nageoires en acier inoxydable;

Fixtures: un ensemble de fixations de torsion pour câbles;

Le trou du câble d'alimentation et le trou de drainage: situés à l'arrière de la boîte.

La configuration principale de la chambre d'essai de torsion à basse température pour les câbles de production d'énergie éolienne:

fenêtre d'observation: résistance à haute température (500 °C) à plusieurs couches creuses;

fenêtre vitrée: (200 × 300) armoire de régulation de la torsion, support: 700 × 1300 × 1400;

ouverture de porte: porte à charnière à ouverture simple;

Panneau de commande: alimentation, affichage du contrôleur, bouton de commande;

Cabinet de commande de la distribution d'énergie: carte de distribution, ventilateur d'échappement;

Chauffe-eau: chauffe-eau à nageoires en acier inoxydable;

Fixtures: un ensemble de fixations de torsion pour câbles;

Le trou du câble d'alimentation et le trou de drainage: situés à l'arrière de la boîte;

Conditions d'utilisation de la chambre d'essai de torsion à basse température pour les câbles éoliens:

1- site d'installation: le sol est plat, bien ventilé, il n'y a pas de fortes vibrations autour, pas d'influence de champ électromagnétique fort, pas de substances et de poussières inflammables, explosives ou corrosives,et il y a un espace d'utilisation et d'entretien approprié autour de l'équipement;

2Conditions environnementales:

Température: 5 à 35 °C

Humidité relative: ≤ 85% RH

Pression de l'air: 86 à 106 Kpa

3Conditions d'alimentation électrique:

Énergie AC380V, trois phases à quatre fils + fil de terre de protection

Plage de fluctuation de tension admissible: CA (380 ± 38) V

Plage de fluctuation de fréquence autorisée: (50 ± 0,5) HZ

La résistance à la terre du fil PGND est inférieure à 4 Ω
