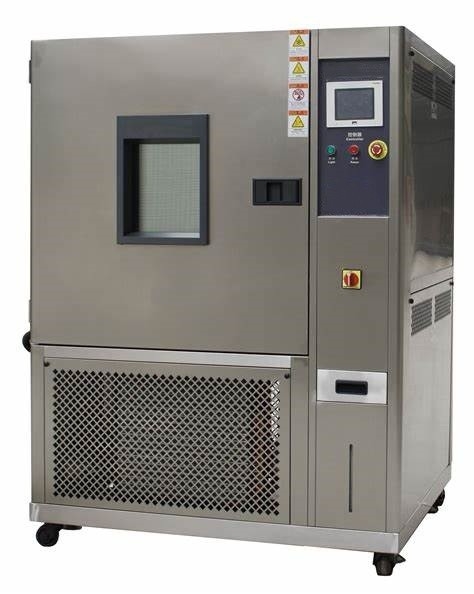

Machine d'essai de température et d'humidité constantes 80L -60°C ~ 150°C Spécifications techniques

Chambre d'essai à température et humidité constantes80L -6Spécifications techniques de 0°C à 150°C

Répondre aux normes:

Les indicateurs de performance répondent aux exigences de la norme GB5170, 2, 3, 5, 6-95 "Méthode de vérification des paramètres de base des équipements d'essai environnemental pour les produits électriques et électroniques:Température basse, équipement de test à haute température, chaleur humide constante, chaleur humide alternée".

Règlement d'essai environnemental de base pour les produits électriques et électroniques Épreuve A: méthode d'essai à basse température GB 2423.1-89 (CEI68-2-1)

Règlement de base pour les essais environnementaux des produits électriques et électroniques Épreuve B: méthode d'essai à haute température GB 2423.2-89 (CEI68-2-2)

Règlement de base pour les essais environnementaux pour les produits électriques et électroniques Épreuve Ca: méthode d'essai à température d'humidité constante GB/T 2423.3-93 (IEC68-2-3)

Règlement d'essai environnemental de base pour les produits électriques et électroniques

1Performance détaillée des paramètres:(se réfère au type refroidi à air à température ambiante de 20 °C, sans charge)

1.1 Modèle: HT-HW-80C

1.2: Taille de la boîte intérieure: W400*H500*D400mm

Taille du carton: W920*H1400*D1020 mm

1.3 Plage de température: -60 °C à 150 °C

1.4 Fluctuation de température: 0,5°C

1.5 Déviation de température: ≤ 2°C

1.6 Temps de chauffage: environ 40 minutes à partir de la température ambiante à 150 °C (non linéaire sans charge)

1.7 Temps de refroidissement: de la température normale à -40 °C pendant environ 60 minutes (non linéaire sans charge)

1.8 Plage d'humidité: 20% à 98% R.H.

1.9 Fluctuation de l'humidité: 3% R.H.

1.10 Déviation de l'humidité: ≤ 3%

1.11 Plage de régulation de la température et de l'humidité:

2- Structure et matériau:

A. Matériau de la boîte intérieure: plaque en acier inoxydable (SUS # 304)

B. Matériau de la boîte extérieure: plaque d'acier inoxydable, peinture à l'azote ou à froid (facultatif)

C. Matériau isolant: mousse de polyuréthane rigide et laine de verre

D. Système de circulation de l'air:

(1) Moteur de 1 90 W

(2) Arbre allongé en acier inoxydable

(3) Lames de ventilateur à ailes multiples (SIRCCO FAN)

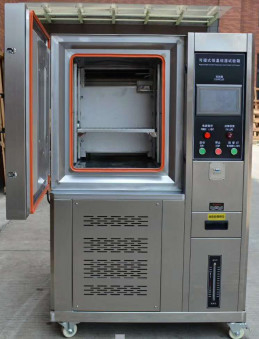

E. Porte en boîte: porte monolithique, fenêtre unique, gauche ouverte, poignée sur le côté droit

(1) Fenêtre couche à vide à trois couches de 260x340x40 mm

(2) Manche enfoncée plate

(3) Bouton arrière: SUS n°304

3Système de réfrigération:

A. Compresseur: Compresseur entièrement encapsulé importé de France

B. réfrigérant: réfrigérant respectueux de l'environnement R404A

C. Condensateur: type de nageoire avec moteur de dissipation de chaleur

D. Évaporateur: réglage automatique de la capacité de charge en plusieurs étapes de type aileron

E. Autres accessoires: déshydrants, fenêtres de débit de réfrigérant, vannes de dilatation

F. Système d'expansion: système de réfrigération avec contrôle de capacité

4Système de commande:

Le panneau tactile LCD à écran LCD 880 importé, les données d'entrée de l'interphone de l'écran, la température et l'humidité peuvent être programmées en même temps, l'affichage de la courbe, la courbe de la valeur définie / de la valeur de l'affichage.Une variété d'alarmes peut être affichée séparément, et le défaut peut être affiché à travers l'écran lorsque le défaut se produit, afin d'éliminer le défaut et d'éliminer le dysfonctionnement.des fonctions de surveillance précises, et affichage à l'écran sous forme de données.

1Spécifications du contrôleur:

a. Précision: température ± 0,1°C, humidité ± 1% RH.

b. Résolution: température ± 0.1, humidité 1% RH.

c. Pente de température: 0,1 à 9,9 peut être réglée

d. Il possède les fonctions de veille et d'alarme de limite supérieure et inférieure

e. Sélection du signal d'entrée de température et d'humidité PT 100Ω×2 (ampoule sèche et ampoule humide)

f. Sortie de conversion de température et d'humidité: 4 à 20 MA

g.6 groupes de réglage des paramètres de commande P.I.D., calcul automatique de P.I.D., correction automatique des ampoules sèches et humides

2Fonction d'affichage à l'écran:

a. entrée tactile, options d'affichage direct à l'écran

b. Affichage direct du réglage de la température et de l'humidité (SV) et de la valeur réelle (PV) (en anglais)

c. Il peut afficher le numéro de programme d'exécution en cours, le segment, le temps restant et le nombre de cycles

d. Exécution de la fonction de temps cumulé

e. La valeur de réglage du programme de température et d'humidité est affichée sous forme de courbe graphique, avec fonction d'exécution de courbe d'affichage du programme en temps réel

f. Avec un écran d'édition de programme séparé, entrée directe de température, d'humidité et de temps

3Capacité de programme et fonction de contrôle:

a. Groupes de programmes disponibles: jusqu'à 100 groupes

b. Capacité de mémoire disponible: 5000 SEGMENTS au total

c. Commandes répétables: chaque commande peut être exécutée jusqu'à 9999 fois.

d. La production de l'émission adopte le type de dialogue, avec des fonctions de montage, de vérification et autres

e. Le temps des segments est réglé sur 0 à 530 heures 59 minutes.

f. Il a la fonction de mémoire de programme d'arrêt, de démarrage automatique et d'exécution continue du programme après reprise

g. La courbe graphique peut être affichée en temps réel lors de l'exécution du programme

h. Avec fonction de réglage de date et d'heure

i. Fonction de verrouillage des boutons et de l'écran (LOCK)

5. Configuration standard:

A. câble d'alimentation 4,0 mmx3

B. 232 terminal d'exportation un

C. Étagère en acier inoxydable SUS # 304 carré perforé

D. 8 boucles réglables en acier inoxydable

E. Une lampe de fenêtre à économie d'énergie de 11 W

F. 1 trou d'essai ψ50 mm sur le côté gauche du corps, 1 couvercle de trou en acier inoxydable.

G. 1 pièce de tissu non tissé destinée à l'essai standard

H. Un ensemble de manuels d'utilisation et un ensemble d'instructions d'utilisation pour le contrôleur

6Environnement environnant:

(1) Plage de température de fonctionnement admissible de 0 à 35 °C

(2) Plage de garantie des performances: 5 à 35°C

3) Humidité relative: pas plus de 85%

(4) Pression atmosphérique: 86 à 106 Kpa

(5) Il n'y a pas de fortes vibrations autour

(6) Aucune lumière directe du soleil ou autre source de chaleur

(7) Drainage naturel: ※ Il ne doit pas y avoir de saillie au milieu du tuyau de drainage et le sol de la maison ne doit pas être extrêmement incliné.

7- L'alimentation électrique:à une phase, 5,5 kW 220V 50 Hz

8Le service après-vente:

1. Garantie gratuite pendant 12 mois. (sauf pour les catastrophes naturelles, l'alimentation électrique anormale, les dommages causés par une mauvaise utilisation humaine et une maintenance inappropriée.)

2Pendant la période de garantie, après avoir reçu l'appel de l'utilisateur, le fournisseur proposera un plan de service et en informera l'utilisateur dans les 48 heures.Le fournisseur enverra immédiatement quelqu'un à la porte.. (S'il y a un problème dans l'utilisation de votre dispositif, la partie A fournit gratuitement des accessoires pendant la période de garantie, et le temps de maintenance de la partie A ne doit pas dépasser 2 jours en principe)

9. Méthode de paiement:Avant que le paiement ne soit effectué, la propriété de l'équipement appartient à la partie A.
