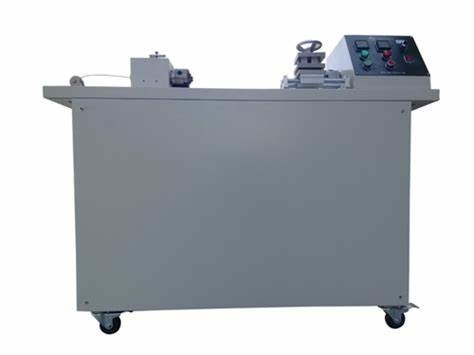

Machine d'essai de torsion par enroulement de fil pour effectuer des essais de torsion et de enroulement sur des tiges de cuivre, des tiges d'aluminium

DX8440WEssai de torsion de l'enroulementmachine à écrire

Présentation du produit:Convient principalement pour effectuer des essais de torsion et de remontage sur des tiges de cuivre, des tiges d'aluminium et des fils d'acier à la vitesse de torsion spécifiée.Il peut également être appliqué à la résistance à la torsion de divers fils métalliques et le nombre de fois que le film de peinture de fils émaillés peut résister à la torsion.

Méthode d'essai:La méthode d'essai consiste à serrer les deux extrémités de la pièce d'essai et à fixer une extrémité en place.tout en tournant continuellement l'autre extrémité 360 o avant et arrière jusqu'à ce que la pièce d'essai se brise ou le film de peinture sur le fil émaillé se détache, exposant le conducteur et enregistrant sa résistance à la torsion.

Conformité aux normes: répondre aux exigences des normes d'essai GB4909.4-2009 et GB4909.7-2009.

Paramètres techniques:

Plage de diamètre de l'échantillon: tige de cuivre φ 8 mm ou moins, fil d'acier Ф inférieur à 3 mm

Pour les véhicules à moteur à commande numérique, le réglage de la vitesse de torsion doit être effectué à l'aide d'un régulateur.

Distance entre les pinces: 0 à 500 mm

Action de l'appareil: type de roue

Distance d'enroulement: fil d'aluminium, F 3 mm à 6 mm à l'aide d'une tige de noyau, Il est recommandé de faire enrouler manuellement les fils d'acier en dessous de F3 mm; En dessous de F4 mm

La mesure de la résistance à l'usure est déterminée par la mesure de la résistance à l'usure de l'appareil.

Dimensions extérieures:1400 mmx530 mmx1100 mm

L'alimentation électrique: AC 220V 50/60Hz 4A

1, section d'essai de torsion

1- Puissance: courant continu / 1 ch

2- Actionnement du dispositif: type de roue

3. Distance entre les pinces: 0 à 500 mm

4Vitesse: 6~60 tours/min, réglable à volonté

5. Temps de rotation: 0-999999, peut être réglé arbitrairement

6- Charge appliquée: 5 kg, 10 kg, 15 kg

7. Volume (W × D × H) 130 × 55 × 100 cm

2, section d'essai en enroulement:

1- Diamètre du noyau de la tige: ¥1,25 ¥19,00 mm

2Diamètre de l'échantillon: fil d'aluminium de 1,25 à 6,00 mm, fil d'acier de 1,25 à 3,80 mm

3. Vitesse de la broche: ≤ 8 r/min, distance de déplacement de la tête de l'arbre droit: ≥ 40

4- Moteur: puissance 0,75 kW

5- Poids: 10 kg, 5 kg, 2 kg, 1 kg.

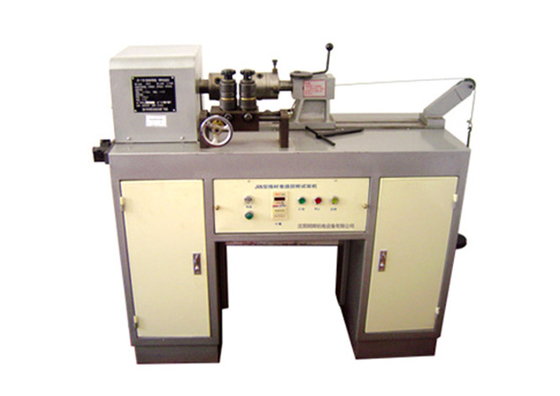

Cette machine est une machine d'essai pour tester la ténacité et les performances d'adhérence des fils d'acier en aluminium, répondant aux exigences de GB/4909.7 "Méthodes d'essai pour les fils nus - essai d'enroulement".Un instrument d'essai utilisé pour l'enroulement et la torsion du fil d'aluminium, fil d'acier, tige d'acier et fil de fil en aluminium au noyau d'acier.
