DX8422Cessais de combustion de l'intégrité des lignes de câbles capables et optiqueséquipement
Conforme à la norme:Machine d'essai de résistance au feu pour l'intégrité des câbles et des câbles optiques GB/T19216.11-2003/IEC60331-11:1999 "Essai d'intégrité des câbles et des câbles optiques dans des conditions de flamme - Partie 11:Appareil d'essai - Conception d'un alimentation séparée en flamme à une température de flamme d'au moins 750 °C, sont pleinement conformes à GB/T19216.21-2003/CEI 60331-21:1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions de flamme - Partie 21:Procédures et exigences d'essai - Câbles à tension nominale de 0.6/1.0kV et inférieurs" et GB/T19216.23-2003/CEI 60331-23:1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions de flamme - Partie 21:Procédures et exigences d'essai - câbles de données" GB/T19216.25-2003/CEI 60331-25:1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions de flamme - Partie 21: Procédures et exigences d'essai - Câbles optiques"
La conception de la chambre de combustion (voir figure 1 et figure 2) adopte deux méthodes parmi lesquelles le client peut choisir:
- La première méthode consiste à utiliser la construction de murs en briques, et notre société a proposé un plan de conception et envoyé des ingénieurs professionnels pour fournir des conseils de construction sur place;
- La deuxième méthode consiste à utiliser des matériaux appropriés pour le fixer sur le support en fer d'angle pour former l'ensemble de la chambre de combustion cubique.
- Taille de la chambre de combustion: 3M x 3M x 3M, totalisant 27 mètres cubes.

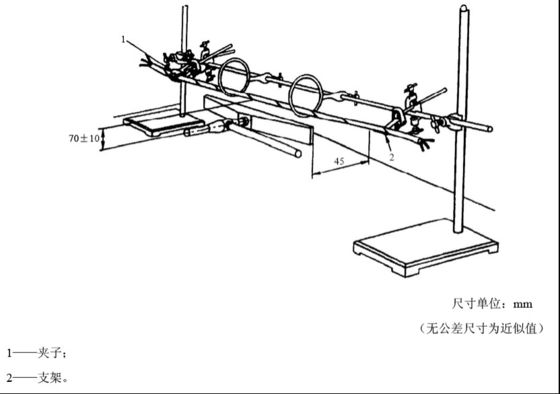

- Porteur de l'échantillon: l'échantillon est supporté par deux ou trois anneaux métalliques d'un diamètre intérieur d'environ 150 mm, comme indiqué à la figure 3.
Unités de dimension: mm (les dimensions sans tolérance sont des valeurs approximatives)
Dispositif de combustion:
1. Lumière à pulvérisation: lampe à pulvérisation au gaz propane à ruban d'une longueur nominale de 500 mm et d'une largeur de 15 mm, équipée d'un mélangeur Venturi.32 mm et une distance de centre de 3Forages de 2 mm, voir figure 4
2. débitmètre: débitmètre d'air: 80L/min; débitmètre de propane: 5L/min
3La composition du système de commande de la lampe à pulvérisation comprend: une vanne régulatrice de pression, un déclencheur piézoélectrique, un dispositif d'extinction, un thermocouple de régulation de la température,source de gaz (fournie par votre entreprise), soupape de régulation, dispositif d'allumage, tuyauterie de gaz, débitmètre, mélangeur Venturi, lampe à pulvérisation, soupape à bille, tuyauterie d'air, bouteille d'air comprimé (auto-fourni par l'utilisateur)
4. Températeur: 0~99.99s/m/h, peut être réglé arbitrairement
5Appareil d'allumage: pour allumage automatique
6. régulateur de température: composé de deux parties de surveillance de la température, avec une plage de température de 0 à 1000 °C et peut être réglé arbitrairement.
Unités de dimension: mm
Toutes les tolérances dimensionnelles sont de ± 5%

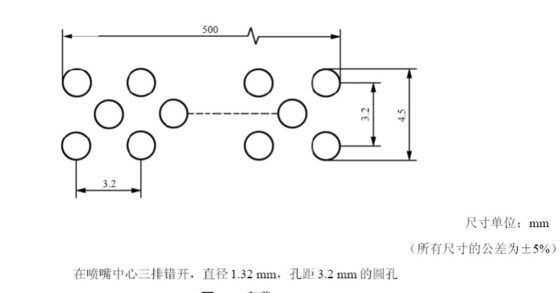

Trois rangées de trous circulaires échelonnés d'un diamètre de 1,32 mm et d'un espacement de 3,2 mm sont disposées au centre de la buse.

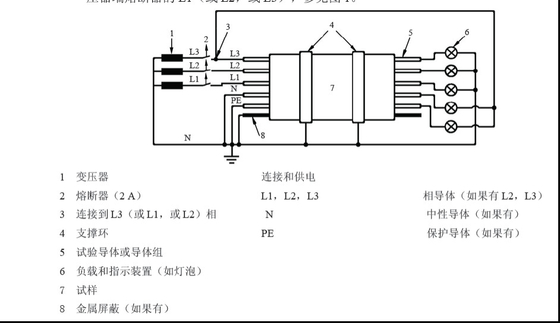

Charge de ligne: Figure 5 Transformateur d'essai: 3000VA trois pièces
La tension d'essai est de 1000 V AC, le courant d'essai est de 3 A.
- Transformateur Connexion et alimentation électrique
- Fuseau ((2A) L1, L2, L3 Conducteur de phase ((Si il y a L2.L3)
- Connexion à L3 ((ou L2, ou L1) N Conducteur neutre ((s'il y en a)
- Anneau de support PE Conducteur de protection (le cas échéant)
- Conducteurs expérimentaux et groupes de conducteurs
- Dispositifs de charge et d'indicateur (tels que les ampoules)
- Échantillon
- Écran métallique (le cas échéant)
Conforme à la norme:sont fabriqués et fabriqués conformément à la norme nationale GB/T19216.11-2003 IEC60331-11.

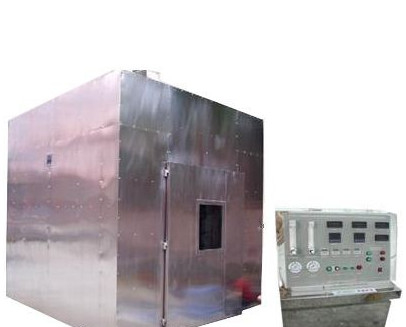

Le champ d'application:Utilisé pour tester la capacité des fils et câbles à fonctionner en continu dans des conditions spécifiées, à une certaine source de feu et à un certain temps.L'instrument d'essai est constitué d'une conception intégrée des parties d'essai et de contrôle.La coque extérieure et les composants importants de la chambre d'essai sont en acier inoxydable et résistant à la corrosion par la fumée et les gaz.avec allumage automatique, affichage à écran tactile, observation et enregistrement pratiques, et utilisation stable et fiable.
Source de gaz pour l'essai des flammes: gaz de propane ou gaz de pétrole liquéfié d'une pureté supérieure à 95% (provision de l'utilisateur).
Le brûleur est une buse de gaz propane de type courroie avec un mélangeur Venturi, avec une longueur de buse de 500 mm et une largeur de 15 mm. Il y a trois rangées de petits trous échelonnés sur la buse, d'un diamètre de 1.32 mm et un espacement de 3,2 mm.
La buse doit être située à au moins 200 mm du fond de la boîte et à au moins 300 mm de toute paroi de la boîte. (Boîte à équiper séparément)
Le diamètre intérieur de l'anneau métallique est d'environ 150 mm.
Équipé de deux débitmètres et de régulateur de pression, avec une plage de débitmètre d'air de 0,5 à 5 mètres cubes par heure et une plage de débit de gaz de 0,1 à 1 mètres cubes par heure.Équipé d'un dispositif de mesure de la température (thermocouple de type K), sous la condition de (750+50 °C, -0 °C), brûler pendant 10 minutes et la différence de température entre les deux thermocouples ne doit pas dépasser 40 °C. Le processus d'essai est contrôlé automatiquement.
Équipé d'une fonction de détection intelligente, il alarme et éteint automatiquement la source d'incendie lorsqu'un court-circuit se produit dans l'échantillon pendant le processus d'essai.
fournir 5 anneaux métalliques d'un diamètre intérieur d'environ 150 mm, comme l'exige la norme,et la distance entre les anneaux métalliques peut être réglée librement pour faciliter la fixation et le soutien de la pièce d'essai.
Porteur d'échantillon en acier inoxydable, d'une capacité de charge de 30 kg.
Sauf chambre de combustion (la chambre de combustion nécessite 27 mètres cubes), compresseur d'air fourni par le client (3HP)
En charge comprise: la tension d'essai est réglable de 0 à 1000 V;
Plage de courant: 0,1-3 A, le courant d'essai peut être réglé selon les prescriptions de la norme, mais s'il est supérieur à 3 A, il sera protégé;
La capacité de charge doit garantir que l'échantillon d'essai peut continuer à être testé même lorsque le courant d'essai approche de 3A.
Le circuit électrique est équipé de dispositifs de protection appropriés pour s'assurer que, lors de la combustion ou de la rupture du câble,Le personnel ne sera pas électrocuté et l'équipement ne fonctionnera pas mal en raison d'une panne de câble..
Au cours de l'essai d'intégrité du circuit électrique du câble à tester pendant la combustion,chaque circuit (triphasé) et point neutre doivent être reliés en série par un fusible pour protéger le transformateur step-up;Lorsque le fil de sécurité fusionné se déconnecte, il doit y avoir une lumière indicateur pour afficher la phase de fusion ou de mise à la terre.
Pour des raisons de commodité, lors de l'étalonnage de la température, la position fixe de l'échantillon s'écarte de la source d'allumage.déplacer manuellement l'échantillon à la position de la source d'allumage.
Si un écran tactile est sélectionné, il a les fonctions suivantes: détecter automatiquement la température de deux thermocouples, afficher la courbe de température à travers l'écran tactile,et déclenche une alarme lorsque les limites supérieures et inférieures de la température standard sont dépassées (plage de temps de la courbe d'affichage de 15 minutes, l'affichage numérique n'a pas cette fonction).
