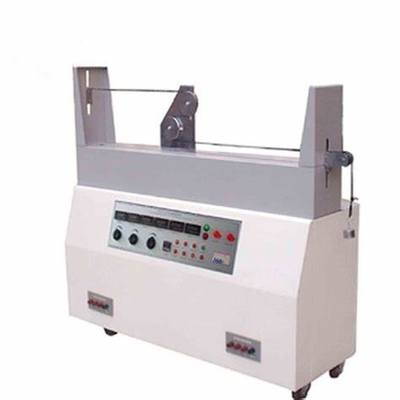

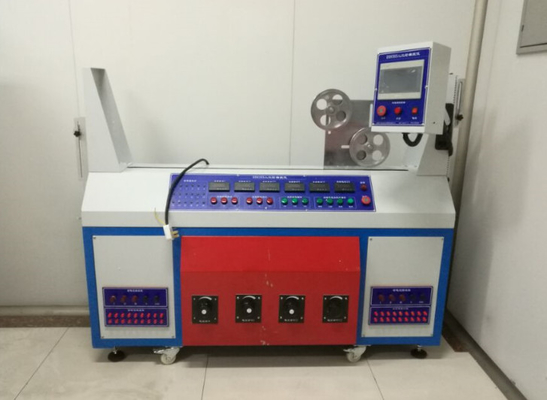

Machine d'essai de flexion de trois roues pour mesurer la résistance mécanique des câbles isolés en PVC

DX8393 Essai de flexion de câble et de fil à deux roues à trois roues- La machine

1, champ d'application

Principalement adapté à la mesure de la résistance mécanique des câbles isolés en PVC ou des fils isolés en caoutchouc et extra-flexibles d'une tension nominale de 450/750V ou moins et avec deux cœurs ou plus.Ses performances et sa structure doivent être conformes aux normes nationales de GB/T 5013.2-2008, GB/T 5013.8-2008 et GB/T 5023.2-2008. L'instrument présente les caractéristiques de conception d'apparence inédite, de performances et de structure fiables, de fonctionnement pratique, d'utilisation double d'une machine,et haute précision des données d'essai. Réserver les interfaces de communication universelles RS232, RS485 ou Ethernet pour la sortie et la récupération des données expérimentales.2003

2, Principaux paramètres techniques:

1) Deux tours

• Voltage de l'alimentation: 380 V AC, trois phases et quatre fils.
• Puissance du moteur: 200 W.
• Voyage en voiture: ≥ 1 m.
• La vitesse du véhicule: 0,33 m/s (réglable).
• Voltage de l'échantillon: 180 V/450 V (réglable).
• Longueur de l'échantillon: 5000 mm.
• Courant d'échantillonnage: 0-35 A (réglable).
• Tableau de comptage: 15000 allers-retours peuvent être préréglés.
• Diamètre de la poulie: φ 60 φ 80 φ 120 φ 160 φ 200 (chacune avec 2 rainures plates).
• Masse du marteau lourd: deux à chacune, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg et 4,0 kg.

2) Trois roues

• Voltage de l'alimentation: 380 V AC, trois phases et quatre fils.
• Puissance du moteur: 200 W.
• Voyage en voiture: ≥ 1 m.
• La vitesse du véhicule: 0,1 m/s (réglable).
• Voltage de l'échantillon: 180 V/450 V (réglable).
• Longueur de l'échantillon: 5000 mm.
• Courant d'échantillonnage: 0-35A (réglable).
• Poids du marteau lourd: deux pour 21N, 28N et 42N.
• Diamètre de la poulie: φ 40 φ 45 φ Deux pour chacune des 50.

3- Des tests:

1) Types d'échantillons d'essai: deux noyaux monophasiques, deux noyaux triphasiques, trois noyaux triphasiques, trois noyaux quadriphasiques.

2) Méthodes d'essai: pas de charge, câbles monophasiques (deux cœurs), triphasiques (trois-phasiques trois fils/trois-phasiques quatre fils), avec plus de cinq cœurs,et les câbles avec moins de 18 cœurs peuvent être sélectionnés à tout moment.

3) Inspection de défaillance des échantillons d'essai:

• Indication de l'ampéromètre: les phases A, B et C sont déconnectées et éteintes automatiquement.
• Indication de courant: court-circuit A/B, A/C, B/C et alarme sonnante pour l'arrêt automatique.
• Indication de courant: A, B, C et alarme de court-circuit de poulie et arrêt automatique.
• Pour les échantillons avec cinq cœurs ou plus, aucun courant de charge n'est appliqué.S' il y a un disjoncteur, le système s'arrête automatiquement.
