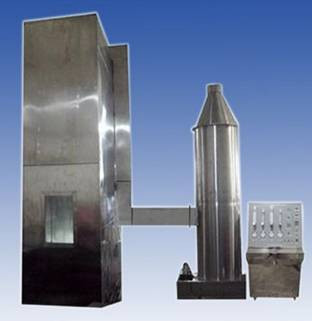

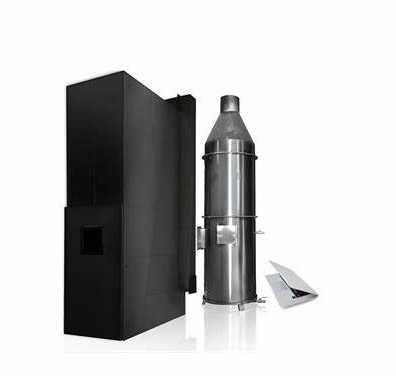

DX8349 Équipement d'essai de la combustion par câbles et câbles
Portée de l'application:Utilisé pour évaluer la capacité des fils, câbles ou câbles optiques montés verticalement à supprimer la propagation verticale de la flamme dans des conditions spécifiées,avec la nécessité de coopérer avec les tours d'élimination de fumée et de poussière pendant l'utilisationL'ensemble de la machine est constitué de plusieurs parties, dont une chambre d'essai, une source d'air, une échelle en acier, un système de purification des émissions, une source d'allumage, etc.
Conforme aux normes:conformément à la norme GB/T18380.31-2008 et à la norme IEC60332-3-10-2018 "Épreuves incendiaires des câbles et câbles optiques dans des conditions de flamme - Partie 31:Rapport d'essai de l'appareil d'essai pour l'installation verticale de fil et de câble groupés pour la propagation verticale de la flamme", et peut répondre à la norme GB/T18380.32-2008/CEI60332-3-21:212000 "Épreuves incendiaires de câbles et de câbles optiques dans des conditions de flamme - Partie 32: Essai de propagation verticale de la flamme du fil et du câble groupés par installation verticale de la classe A F/R" GB/T18380.Le produit doit être présenté à l'organisme d'essai.2000 "Essais incendiaires de câbles et de câbles optiques dans des conditions de flamme - Partie 33: Essais de propagation verticale de la flamme pour des câbles et câbles montés verticalement - Classe A", GB/T18380.Le produit doit être présenté à l'organisme d'essai.2000 "Essais de propagation verticale de la flamme pour les câbles et câbles optiques montés verticalement - Classe C" GB/T18380.Le nombre de points de contrôle doit être déterminé en fonction de l'échantillon.2000 "Épreuves au feu des câbles et câbles optiques dans des conditions de flamme - Partie 36: Épreuve de propagation des flammes pour les câbles et câbles montés verticalement - Classe D".
Paramètres techniques:
1Boîte d'essai: le dispositif expérimental doit être une boîte autoportante d'une largeur de (1000±100) mm, d'une profondeur de (2000±100) mm et d'une hauteur de (4000±100) mm.La paroi arrière et les deux côtés de la chambre d'essai doivent avoir un coefficient de transfert de chaleur d'environ 0.7W? M-2? K-1 isolation thermique, plaque d'acier inoxydable USU304 de 1,5 mm d'épaisseur, 65 mm d'épaisseur de fibre minérale isolante enveloppée au milieu, et 1,5 mm d'épaisseur USU304 plaque d'acier inoxydable à l'extérieur
2Source d' air:
L'entrée d'air est équipée d'un anémomètre numérique de vitesse de l'air et le débit de gaz de l'air est de (5000±500) L/min.
Une fois l'expérience terminée: si l'échantillon brûle toujours après avoir arrêté le feu pendant une heure, il y a une alarme et un dispositif qui utilise la pluie pour arrêter la combustion par la force.
3Type d'échelle en acier: largeur (500±5) mm, largeur d'échelle en acier standard (800±10) mm, largeur de l'échelle en acier USU304 en acier rond inoxydable
4. Dispositif de purification des émissions:
La partie supérieure de la boîte d'essai est équipée d'un anémomètre numérique pour s'assurer que la vitesse du vent est inférieure à 8 M/S et n'affecte pas le débit d'air à l'intérieur de la boîte d'essai.
Dispositif de collecte de fumée et de lavage de fumée et de poussière: acier inoxydable SUS304, diamètre 800 mm et hauteur 3500 mm.
Source d'allumage
1Type: la source d'allumage doit comporter une ou deux buses de gaz propane de type courroie et leurs débitmètres et mélangeurs Venturi.La surface d'alimentation en feu doit être une plaque métallique plate perforée avec 242 trous d'un diamètre de 1Ces trous sont disposés en trois rangées échelonnées, avec 81, 80 et 81 dans chaque rangée, répartis dans une taille nominale d'une plage de 257 × 4,5 mm.une rangée de petits trous s'ouvrent des deux côtés du lance-flammesChaque lampe à pulvérisation doit être équipée de dispositifs précis pour contrôler le débit de propane et d'air.On peut utiliser un débitmètre rotatif ou un débitmètre de masse
2. La buse de position de la source d'allumage doit être placée horizontalement, à (75±5) mm de la surface avant de l'échantillon de câble, (600±5) mm du fond de la boîte d'essai,et symétrique à l'axe de l'échelle en acierLe point d'allumage de la lampe à pulvérisation doit être situé au centre entre les deux barres horizontales de l'échelle en acier et à au moins 500 mm de l'extrémité inférieure de l'échantillon.
Paramètres techniques:
1. La taille à l'intérieur de la boîte d'essai est de 1000 (W) X2000 (D) X4000 (H) mm, avec une boîte de matière minérale remplie au milieu
2Il y a un espace d'admission d'air de 800 (W) x 400 (D) mm au bas de la boîte, situé à 150 mm de la paroi avant.
3L'espace d'échappement supérieur est de 300 (W) X1000 (D) mm.
4Échelle large en acier inoxydable de taille 500 (W) X3500 (H), 1 pièce
5Échelle standard en acier inoxydable de taille 800 (W) X3500 (H), 1 pièce
6. deux appareils de brûleur de propane standard à bande
7Deux appareils de mélange de venturi.
8Appareil de jauge de pression et de valve réductrice de pression, capable de régler la pression du propane et de l'air à 0,1 MPa
9. Réglage et réglage du débit de gaz à l'aide d'un débitmètre rotatif
10La boîte fournit des échelles en acier et des garde-corps pour les utilisateurs à inspecter au sommet
11. Équipé d'une valve à bille qui peut fermer manuellement la source d'air
12. régler automatiquement le temps d'essai de combustion et couper automatiquement la source de gaz à ce moment
13Le thermocouple sur la paroi interne de la boîte peut afficher la température à l'intérieur de la boîte
14- Dimensions extérieures de la chambre de combustion: 1120 (W) X2195 (D) X5077 (H) mm
15Les dimensions extérieures de la boîte de commande: 1280 (W) X770 (D) X1200 (H) mm
16Énergie électrique: AC 220V, 50/60Hz, 2A
17Source de gaz: propane, air (provisionné par le client)

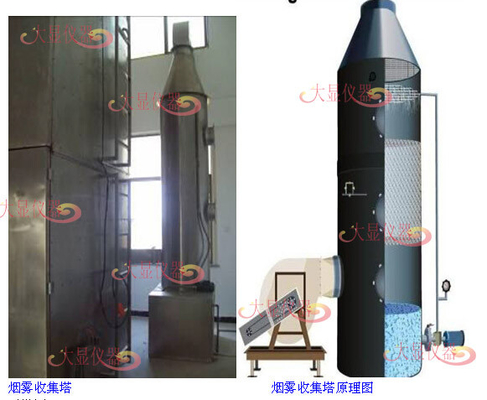

Tour d'élimination des poussières de fumée:Le gaz émis après traitement par la tour d'élimination des poussières de fumée répond aux exigences en matière de protection de l'environnement.
Matériau: l'ensemble du corps de la tour de lavage est constitué de matériau en PP et il n'y a pas de composants métalliques dans le système, qui présente une résistance extrêmement élevée aux acides et aux alcalis et à la corrosion;
Couche liquide circulante: elle peut être remplie d'eau du robinet ou de détergent, ce qui a un meilleur effet.
couche d'air: les gaz d'échappement qui doivent être traités et qui sont émis pendant les processus de production ou d'expérimentation, reliés à l'entrée d'air pour faciliter l'entrée des déchets dans la couche d'air;
Couche de remplissage: le matériau de remplissage pour la tour de lavage est une boule mésopore en forme d'oursin de mer en matériau PP, avec une forme TELLERTT multi-dent.La surface de la couche de remplissage a une fenêtre pour un nettoyage facile des petites boules à l'intérieur de la couche de remplissage. La fonction principale de la couche de remplissage est de disperser les gaz d'échappement dans la couche d'air, en faisant un déchet dispersé, afin de nettoyer complètement les gaz d'échappement dans la couche de pulvérisation;
Couche de pulvérisation: la tête d'arrosage dans la couche de pulvérisation adopte une tête d'arrosage non obstruante tournante de PP120 degrés, couvrant une surface de 95%.La couche de pulvérisation dispose d'une fenêtre indépendante pour vérifier l'état de fonctionnement de la tête d'arrosage;
Couche antibrouillard: elle peut filtrer efficacement les impuretés de l'air et empêcher les cristaux de brume d'eau dans les gaz d'échappement de corroder la paroi intérieure de la tour de lavage;
Pompe à circulation: la pompe à circulation fait circuler le liquide dans la couche liquide en circulation à travers la tête d'arrosage, économisant ainsi de l'eau.
Les dimensions extérieures: 1500 (W) × 1000 (D) × 3000 (H) mm;
L'alimentation électrique: AC 380V à trois phases, 50/60 Hz, 10 A.
1Description du produit: Cette machine est conçue et fabriquée conformément aux prescriptions de la norme GB12666.5, GB18380.3, UL1685, GB18380.31-2008, CEI 60332-3-10:2000 et autres normes.Il est utilisé pour évaluer la capacité des fils et câbles groupés installés verticalement à supprimer la propagation verticale de la flamme dans des conditions spécifiques;
2Système de contrôle:
(1) Système de commande de l'allumage;
(2) Tours de collecte et appareils de fumée;
(3) Système de régulation du débit de gaz;
4) Système de mesure de la concentration de fumée;
(5) Système de contrôle de mesure de la température;
(6). Contrôle étendu de la combustion;
3, Conditions d'essai: la vitesse du vent extérieur mesurée par l'anémomètre installé au sommet de la boîte d'essai doit être inférieure à 8 m/s et la température de la paroi interne doit être comprise entre 5°C et 40°C.Le thermomètre à paroi interne est mesuré à l'intersection de 1.5 m au-dessus du fond de la boîte, 50 mm d'un côté du mur et 1,0 m de la porte. La porte de la chambre d'essai doit toujours être fermée pendant l'expérience.Le câble ou la section de câble utilisé comme échantillon avant l'essai doit être traité à une température de (23±5) °C pendant au moins 16 heures., et la boîte d'essai doit être sèche.
4, Paramètres techniques:
1) tension de fonctionnement: AC220 V10% à 50 Hz;
(2) consommation d'énergie: 2 kW;
(3) Température constante: (20±5) °C;
(4) Débit d'air: réglable de 0 à 30 m3/min;
(5) Source de gaz de combustion: propane, gaz de pétrole liquéfié (provisionnée par l'utilisateur);
(6), plage de débit: 2,2-25 L/min.
(7). Précision du chronométrage: 0 à 120 min peut être réglée;
(8) Plage de mesure de l'anémomètre: 0 à 30 m/s;
(9) Contrôle intelligent, allumage électronique et chronométrage automatique;
(10) Anémomètre à roue de vent;
(11) Régulation du débit de gaz (avec dispositif de protection);
La précision de chronométrage: ± 0,1 s;
(13) Taille de la boîte d'essai: ((L) 1,2 × ((W) 2,2 × ((H) 4 M;
(14) Appareil de mesure de la température: thermomètre numérique, capteur de température de type K;
Le poids total est de 500 kg
