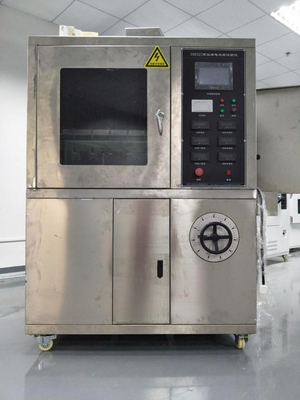

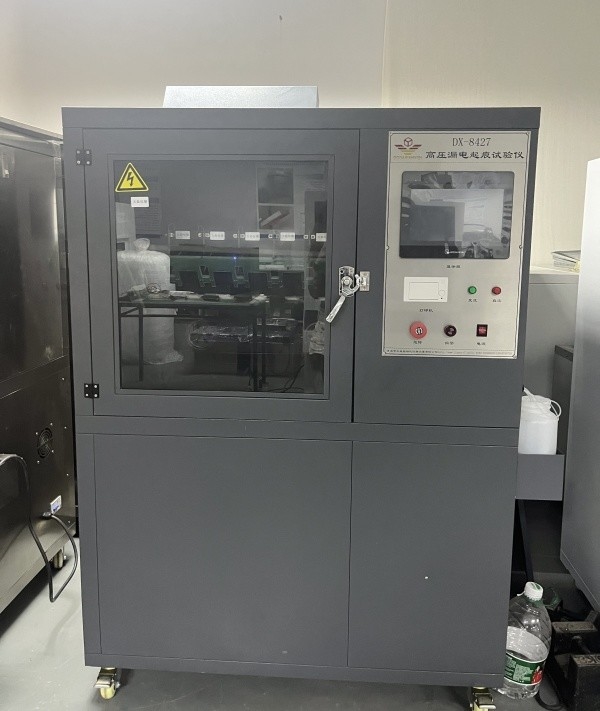

DX8427H estmachine de détection des fuites de haute tension
1- Je ne sais pas.champ d'application
principalement adaptés pour tester la résistance aux traces électriques et à la corrosion des produits électriques et électroniques, des appareils ménagers et de leurs matériaux,simulation de l'utilisation de polluants liquides et d'échantillons de surface inclinés à fréquence de puissance (48 Hz -62 Hz)Évaluer le niveau de résistance des matériaux d'isolation électrique utilisés dans des conditions environnementales difficiles par la mesure de la résistance à l'électrification et à la corrosion.Sous l'influence de l'humidité et des impuretés dans les produits électriquesL'arc résultant peut entraîner des pannes, des courts-circuits, des défaillances, des défaillances, des défaillances, des défaillances d'isolation, des défaillances de la machine, des défaillances de la machine, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, des défaillances de l'appareil, etc.ou l'érosion des matériaux due au rejetCe testeur est un test destructeur qui simule la situation ci-dessus sur les matériaux isolants,utilisé pour mesurer et évaluer la résistance relative aux fuites et le marquage des isolants sous l'action d'un champ électrique et d'impuretés contenant de l'eau à une tension spécifiéeIl convient pour les matériaux isolants électriques solides et leurs produits dans les produits électriques et électroniques, les appareils ménagers, tels que les prises de relais, les couvercles des interrupteurs de conversion, les contactors, leset ainsi de suite.
2, Conforme aux normes:
According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", les éléments d'essai de simulation spécifiés dans la norme pour l'essai de traçage des fuites AC/DC des matériaux isolants, applicable au caoutchouc,matières plastiques et autres matériaux isolants électriques tels que la méthode du plan incliné. Standard pour cinq ensembles de testeurs de caoutchouc de silicone et de testeurs de silicone
Paramètres techniques:
Électrode: 0,5 mm d'épaisseur Matériau: acier inoxydable
Distance entre les électrodes supérieure et inférieure: 50,0 mm ± 0.1;
La tension d'essai est réglable sans pas de 100 V à 6000 V.
Régulateur de tension: sortie: réglable à partir de 0-250 V, avec une capacité de 5 KVA;
Lorsque le courant du circuit est de 60 mA, couper la tension de sortie;
Durée de l'essai: 6 heures;
Précision de chute: 0,5%;
la résistance à la compression de la tension est supérieure ou égale à ± 1%.
régulateur de tension de haute précision: sortie AC220V. puissance 6000W. précision ± 1%;
Transformateur d'essai: capacité 5KVA. Voltage de sortie maximal AC6000V (ou DC6000V en option);
Détection des traces: conformément à la norme GB/T6553-2003/4.1.2Si le courant est inférieur à 60 mA pendant 6 heures sans débit, il est considéré comme passé;
Dispositif de déverrouillage: utilisation d'une pompe péristaltique de précision Ralph, avec une plage de débit de 0,00185-20 millilitres par minute, une vitesse de travail de 0,1-50 tours par minute,et une erreur de précision de débit inférieure à 00,5%;
Voltage de sortie: CA/CC (commutable)
Cas: en acier inoxydable SUS304 (surface brossée);
Le réservoir d'eaux usées est en acier inoxydable 316 et équipé d'un dispositif d'étanchéité.
Le volume est de 0,56m3, le volume du studio: 900L * 650W * 950H (mm);
Dimensions de l'instrument: 1200L * 750W * 1800H (mm), longueur 750 * largeur 1180 * hauteur 1760mm, boîte en bois 890 * 1320 * 1900
Poids: environ 200 kg
Dispositif de commande: prise en charge par écran tactile Siemens PLC+Taiwan Weinview, commande précise, fonctionnement simple, conception entièrement humanisée, génération automatique de rapports après l'essai,et l'imprimante thermique de panneau peut imprimer les résultats des tests en temps opportun;
Nombre de groupes d'essai: cinq groupes (au cours de l'essai, une pompe contrôle un groupe de gouttelettes et le processus d'essai n'affecte pas les uns les autres,qui n'est pas couramment observé sur le marché car une pompe contrôle cinq groupes) (peut être testé séparément ou ensemble)
Étapes d'essai:
Préparation à l'expérience: sauf indication contraire, l'expérience doit être réalisée à une température ambiante de (23±2) °C, avec cinq échantillons testés pour chaque matériau.Lors de l'installation de l'échantillonComme le montre la figure 3b, la distance entre les deux électrodes est de (50 ± 0,5) mm.
Nom de l'organisme:Utilisez de nouveaux tampons de papier filtrant pour chaque expérience.
Tout d'abord, injectez le liquide contaminé dans la doublure du papier filtre pour l'humidifier complètement.Ajuster le débit du liquide contaminé et corriger le débit conformément aux dispositions du tableau 1Observer le débit pendant au moins 10 minutes pour s'assurer que le liquide contaminé coule régulièrement sur la surface de l'échantillon entre les deux électrodes.Le liquide contaminé devrait s'écouler du trou axial de l'électrode supérieure au lieu de déborder du côté ou du dessus du papier filtre.
Appliquez la tension
Méthode 1: méthode de traçage de la tension constante.
Lorsque le liquide contaminé circule uniformément au débit spécifié au tableau 1, fermer l'interrupteur et augmenter la tension à l'une des valeurs de tension les plus appropriées de 2,5 kV, 3,5 kV ou 4,5 kV.Commencez le chronométrage et maintenez la tension constante pendant 6 heures.
S'il est nécessaire d'effectuer des essais à une tension supérieure ou inférieure, un autre ensemble de cinq échantillons est prélevé pour chaque tension d'essai préférée.
La tension électrique de trace constante est la tension la plus élevée à laquelle les cinq échantillons n'ont pas été endommagés après 6 heures d'exposition.
Les matériaux sont classés comme suit:
Niveau 1A0 ou 1B0: selon la norme de jugement A ou la norme de jugement B, si un échantillon échoue dans les 6 heures à 2,5 kV;
Niveau 1A2.5 ou 1B2.5: si les cinq spécimens peuvent résister à une tension de 2,5 kV pendant 6 heures et qu'un spécimen échoue dans les 6 heures à 3,5 kV;
Niveau 1A3.5 ou 1B3.5: si les cinq spécimens peuvent résister à une tension de 3,5 kV pendant 6 heures et qu'un spécimen échoue dans les 6 heures à 4,5 kV;
Niveau IA4.5 ou 1B4.5 : si les cinq échantillons peuvent résister à une tension de 4,5 kV pendant 6 heures; dans chaque cas, la profondeur maximale d'érosion doit être indiquée.
Méthode 2: méthode de traçage de la tension par étapes:
Choisissez une tension de départ dont la valeur est un multiple de 250 V, en partant du début,afin qu'il n'y ait pas de violation de la norme de jugement A (courant supérieur à 60 mA) avant la tension du troisième niveau (un essai préliminaire peut être requis)Lorsque le liquide contaminé coule uniformément au débit spécifié, fermer l'interrupteur et augmenter la tension à la valeur sélectionnée, maintenir la tension pendant 1 heure,puis augmenter progressivement la tension de 250 V toutes les heures jusqu'à ce que le dommage selon la norme de jugement A se produiseLorsque la tension augmente, le débit du liquide contaminé et la valeur de résistance de la résistance en série doivent également augmenter selon les dispositions du tableau 1.
La tension électrochimique par étapes est la tension la plus élevée à laquelle les cinq échantillons n'ont pas été endommagés après avoir été soumis à Ih.
Les matériaux sont classés comme suit:
Niveau 2Ax, où x est la tension la plus élevée que le matériau soumis à l'essai peut supporter, exprimée en kV.
Remarque 1: Il y aura inévitablement un phénomène de clignotement important. Sinon, le circuit, le débit du liquide contaminé et la résistivité du liquide contaminé doivent être soigneusement vérifiés.
Le clignotement se réfère à un petit arc jaune à blanc (occasionnellement bleu dans certains matériaux) apparaissant directement au-dessus des dents inférieures de l'électrode quelques minutes après l'application de la tension.
Bien qu'il puisse passer d'une dent à l'autre avant qu'un " point chaud " stable et lumineux ne se produise, ces écoulements se produisent essentiellement de manière continue.Ces "points chauds" peuvent brûler la surface de l'échantillon et peuvent finalement entraîner des dommages électrochimiquesUne décharge rapide sur la surface de l'échantillon entre les deux électrodes ne peut pas provoquer de traçage.
Des phénomènes significatifs de scintillation peuvent également être observés à l'aide d'un oscilloscope à rayons cathodiques.2W) connectés en série par un dispositif de surtension.
Un clignotement normal peut être observé à partir de la forme d'onde de courant de fréquence de puissance continue, mais inégale et interrompue à chaque demi-cycle.
Note2: Avant que la trace n'atteigne l'électrode supérieure, lorsqu'un courant de 60 mA traverse la trace conductrice et que l'électrolyte retenu sur la surface de l'échantillon,le dispositif de surtension doit être activé.
Note3: La profondeur d'érosion doit être mesurée après grattage ou à l'aide d'autres méthodes pour éliminer l'isolation décomposée et les débris.
Cet instrument est conçu strictement conformément aux normes GB/T6553-2003 et IEC60587-2007.
Norme basée sur: GB/T6553-2014/IEC60587:2007 Méthode d'essai pour l'évaluation de la résistance à la traçabilité et à la corrosion des matériaux isolants électriques utilisés dans des conditions environnementales sévères
méthode 1: méthode de traçage de la tension constante;
Méthode 2: méthode de traçage de la tension par étapes.
Le type de véhicule doit être conforme à la norme GB/T6553-2014/IEC60587.2007
Les principales différences entre GB/T6553-2014 et GB/T6553-2003 sont les suivantes:
La présente norme est rédigée conformément aux règles énoncées dans GB/T 1.1-2009.
Cette norme remplace GB/T 6553-2003<.
Par rapport à GB/T 6553-2003, les principaux changements apportés à cette norme sont les suivants:
¢Le nom de cette norme a été changé en "Méthode d'essai pour l'évaluation de la résistance à la traçabilité et à la corrosion des matériaux isolants électriques utilisés dans des conditions environnementales sévères";
La fréquence de puissance a été modifiée de "48 Hz -62 Hz" à "45 Hz -65 Hz" (voir le chapitre 1 de l'édition 2003);
Le nettoyage de l'échantillon est clairement spécifié dans la préparation de l'échantillon (voir 3.2, version 2003 3.2);
"changement "... peut agir à une puissance supérieure à 60 mA pendant 2 secondes"... à "... peut agir à une puissance supérieure à 60 mA ou à 6 mA pendant 2 à 3 secondes"... (voir 4.1.4 de la version 4.1.4, 2003);
¢ Ajout du "dispositif de ventilation 4.6" (voir points 4-6);
-1. modifier "à un angle de 45° par rapport à l'horizontale" à "à un angle de 45° ± 2° par rapport à l'horizontale" et ajouter le contenu "5 échantillons peuvent être testés ensemble ou indépendamment" (voir 5.1.2 de la version 5.1.2, 2003);
1- ajout de contenus "parenthèses" et "exemples illustrés" (voir 5.1.3 de la version 5.1.3, 2003);
La présente norme 5.4 remplace le contenu de la norme de jugement des critères d'évaluation des paramètres finaux du chapitre 1 de GB/T 6553...2003 et ajoute le contenu "Lorsque l'échantillon présente des trous dus à une corrosion concentrée ou prend feu, il est considéré comme ayant atteint le point final" (voir chapitre I de la version 5.42003).
La méthode de traduction utilisée dans la présente norme est équivalente à celle utilisée dans la norme IEC 60587:2007.
Cette norme est proposée par l'Association chinoise de l'industrie électrique.
La présente norme relève de la compétence du comité technique national pour l'évaluation et la normalisation des matériaux et systèmes d'isolation électriques (SAC/TC 301).
Les principales unités de rédaction de la présente norme sont le Guilin Electric Appliance Science Research Institute Co., Ltd., l'Institut de Normes et de Technologie de Shenzhen,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., et l'Institut de technologie électrique et d'économie de l'industrie des machines de Pékin.
Les principaux rédacteurs de cette norme sont Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying et Guo Liping.
Les versions précédentes de cette norme ont été publiées comme suit:
¥GB/T 6553-1986, GB/T 6553-2003.
