DX8427A Machine de test de vieillissement de la couronne à courant alternatif

DX8427A Machine de test de vieillissement de la couronne à courant alternatif

Analyse expérimentale du vieillissement de la couronne en caoutchouc de silicone, recherche sur les caractéristiques de vieillissement de la couronne AC/DC, équipement expérimental de vieillissement de la couronne en matériau isolant composite,Système de test de vieillissement du matériau isolant organique corona, système de boîte de test du vieillissement de la couronne,

Résumé de l'équipement:

Convient pour les institutions de recherche scientifique, le système de test de résistance au vieillissement de la corona développé par le solide matériau d'isolation peut atteindre différentes conditions de test de corona,et peut effectuer simultanément des tests de vieillissement corona sur 5 échantillonsDans le même temps, le système peut également être utilisé pour le test de résistance à la tension des matériaux d'isolation solide contre la décharge corona;Peut mener des recherches expérimentales systématiques sur le phénomène de vieillissement de la couronne du caoutchouc de silicone HTV dans différentes conditionsDans le même temps, le développement de ce système devrait fournir une plate-forme de test standard pour la recherche nationale sur la résistance au vieillissement des matériaux d'isolation solide.qui aidera à mener des recherches sur les caractéristiques de résistance au vieillissement du corona de divers matériaux d'isolation solide.

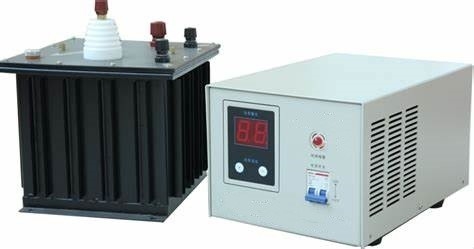

Principaux composants:1) Dispositif de génération de corona, 2) Système de mesure, 3) Système de protection, 4) Système de contrôle et de surveillance environnementaux.Le dispositif réel du système de test de résistance au vieillissement de la couronne pour les matériaux isolants solides est indiqué sur la figure 1

Normes de référence pour les équipements:

Se reporter à la norme américaine ASTM D2275-14 "Méthode d'essai standard pour la résistance à la tension de surface des matériaux isolants électriques solides à la décharge partielle (Corona) ".

Paramètres techniques:

(1) Dispositif de génération de corona:

1. Utilisation du transformateur de test sans couronne de fréquence de puissance YDT-5/50, plage de tension: 0-50KV

2. Le régulateur de tension retourne automatiquement à zéro après le déclenchement;

3Fermeture à position zéro, avec augmentation et diminution automatiques de la tension;

4- Protecteur contre les fuites importé, protection fiable de la sécurité personnelle;

5. des fonctions de protection contre les surtensions, de seuil et autres fonctions de protection de la sécurité;

6. affichage de la tension et du courant, précision de mesure ± 0,2%, tension de rupture maintenue;

7. électrode expérimentale: l'électrode adopte le mode traditionnel de plaque d'aiguille pour simuler la décharge de la pointe corona dans le champ.2 mm est utilisé comme électrode supérieure, et une électrode de plaque de cuivre est utilisée comme électrode inférieure d'un diamètre de 30 mm. L'ensemble du système d'électrodes se compose de 5 ensembles d'électrodes de plaque d'aiguille,comme indiqué à la figure 3 (condensateurs à haute tension immergés dans l'huile)

8Distance entre les électrodes: 100 mm

9Nombre d'électrodes: 5

10La distance entre l'électrode de pointe de l'aiguille et l'échantillon est réglable, avec une distance réglable de 15 mm.

11. Capacité nominale du transformateur haute tension: 5 KVA;

12. tension d'entrée/sortie nominale: 200V/50KV;

13. courant d'entrée/sortie nominal: 20A/0,04A;

14Système de commande: Adoption de la commande PLC Siemens

15Cinq options de vitesse pour le boost: 5V, 50V, 100V, 500V, 1000, 2000V peuvent être réglées arbitrairement;

16. équipé de fonctions de protection contre les fuites, les surcharges, les courts-circuits, les pannes et les hautes tensions;

17- composants de l'instrument: composé d'un régulateur de tension électrique de contact, d'une boîte de commande, d'une résistance de protection et d'une boîte d'électrodes;

18Cet appareil peut effectuer le vieillissement de la couronne, la rupture de tension et résister aux tests de tension simultanément;

19- détecteur de tension équipé d'électrodes en acier inoxydable de catégorie 25 et de catégorie 75 et d'un ensemble de bancs d'essai à haute température

20Le test de vieillissement de la couronne est équipé de 5 ensembles d'électrodes d'aiguille, d'électrodes de plaque de cuivre et d'un ensemble de racks d'échantillons de vieillissement de la couronne.

21Un ensemble de logiciels de test professionnels

22. Un ensemble d'ordinateurs de marque équipés d'une imprimante:

(2) Dispositifs de contrôle de l'environnement

1Capteur de température: en utilisant le capteur de haute précision P-T-100 de Taiwan

2. Méthode de contrôle de la température et de l'humidité: Méthode de contrôle de la température et de l'humidité équilibrée (BTHC)

3La plage de température: -10 °C à 150 °C peut être réglée

4. Plage d'humidité 20 à 98% RH

5. précision de contrôle de la température et de l'humidité: ± 0,2 °C; ± 2,5% RH

6Uniformité à l'intérieur de la chambre de température et d'humidité: ± 0,5 °C à ± 0,2 °C; ± 4,0% RH

7. précision de résolution du contrôleur: ± 0,01% °C; ± 1% R.H.

8Taux de chauffage: ≥ 2,5 °C/min

9Taux de refroidissement: moyenne de 1 °C/min

10. Déviation de température: ≤ ± 0,5 °C à -10 ~ + 99 °C, ≤ ± 1,0 °C à 100 ~ + 150 °C

11. Déviation de l'humidité ± 2,5% HRC (> 75% HRC), ± 4,0% HRC (≤ 75% HRC)

12Matériau de la coque extérieure de la plaque d'acier laminée à froid de haute qualité, peinture électrostatique à haute température à cuire, matériau de la boîte intérieure, plaque d'acier inoxydable (SUS304)

13Matériau isolant thermique: mousse de polyuréthane à haute densité + fibre de verre

14La fenêtre d' observation est une fenêtre de verre à vide à trois couches.

15Éclairage à l'intérieur de la boîte: équipement d'éclairage à projection grand angle, portes à double couche avec portes scellées

16Taille de l'espace à l'intérieur de la boîte d'essai: 500 * 500 * 600 mm

17Le traitement d'isolation est appliqué aux murs intérieurs de la salle d'essai, avec un niveau de résistance de tension de 50 KV.

(3) Dimensions de la machine de test du vieillissement de la couronne à courant alternatif:

Taille du dispositif de génération de la couronne: 850 * 740 * 1500 mm;

La taille du dispositif de contrôle de l'environnement: 700 * 1100 * 1700 mm;

(4) Système d'acquisition de données pour la machine de test du vieillissement de la couronne AC/DC

1En utilisant la carte d'acquisition de données de haute précision 16 bits PCI d'Advantech, la plage de tension du signal d'entrée est de ± 5V ou ± 10V et le taux d'échantillonnage est de 3 ms/s.Peut collecter simultanément plusieurs signaux de courant et de tension corona, et envoyer les résultats de mesure à l'ordinateur pour traitement.

2L'interface logicielle LabView peut afficher la forme d'onde du courant de décharge corona; elle peut afficher la quantité de charge des demi-cycles positifs et négatifs du courant de décharge corona.ainsi que la tendance de l'énergie de décharge au fil du temps.

3Après l'expérience, les données d'essai peuvent être générées dans un rapport et imprimées ou enregistrées.

(5) Accessoires principaux de la machine de test du vieillissement de la couronne AC/DC

1. 1 générateur corona

2. 1 dispositif de contrôle de l'environnement

3Un ordinateur de marque.

4Un ensemble de logiciels de collecte professionnels

5Mettez-en une.
