Machine d'essai des traces de fuite Test destructeur réalisé sur des matériaux isolants pour simuler la situation ci-dessus

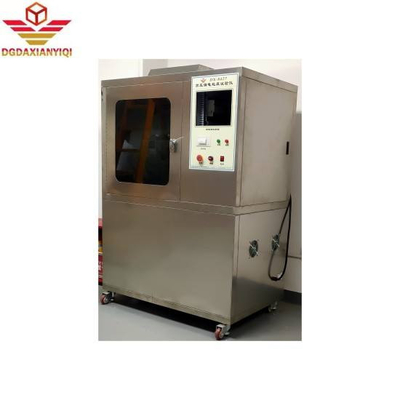

DX8352 Machine d'essai des traces de fuite

Introduction au projet:

Principe de base:Sous l'influence d'environnements humides et d'impuretés sur les produits électriques, des fuites d'isolation peuvent survenir entre des pièces chargées de polarités différentes ou entre des pièces chargées et du métal mis à la terre.L'arc généré peut provoquer une panne et un court-circuit à l'appareil électrique, la corrosion du matériau due à la décharge, et même conduire au feu.

L'essai de trace de fuite est un essai destructeur effectué sur des matériaux isolants pour simuler la situation ci-dessus.L'expérience consiste à appliquer une certaine tension et à laisser tomber un volume spécifié de liquide contaminé (00,1% NH 4 CL) à une hauteur fixe (35 mm) pendant 30 secondes sur la surface d'un matériau isolant solide, entre des électrodes de platine d'une taille spécifiée ((2 mm × 5 mm),pour évaluer la tolérance de la surface du matériau isolant solide sous l'action combinée d'un champ électrique et d'un milieu contaminé, et de déterminer son indice de traçage relatif (CT1) et son indice de résistance au traçage (PT1).

Description détaillée des paramètres techniques:

Conforme à la norme: répond aux exigences de la norme d'essai GB/T4207.

À l'aide d'une électrode rectangulaire en platine, les forces exercées par les deux électrodes sur l'échantillon sont respectivement de 1,0 N ± 0,05 N.

La tension appliquée peut être réglée entre 100 et 600 V (48-60 Hz).Lorsque le courant de fuite de court-circuit dans le circuit d'essai est égal ou supérieur à 0,.5A, maintenu pendant 2 secondes, le relais agit, coupe le courant et indique que l'objet d'essai n'est pas qualifié.

La constante de temps du dispositif de goutte à goutte est réglable, réglant avec précision le volume de goutte à goutte de 44 à 50 gouttes/cm3 et l'intervalle de temps de goutte à goutte de 30 ± 5 secondes.

Électrode: Deux électrodes rectangulaires en platine d'une surface de section transversale de 2 mm × 5 mm, dont l'une des extrémités a une pente de 30 °.

Force de surface: 1,0 ± 0,05 N

Voltage d'essai: 100 à 600 V

Courant d'essai maximal: 3A

Distance entre deux électrodes: 4,0 mm

Dispositif de chute: l'intervalle de temps de chute peut être réglé arbitrairement

Volume de la chambre d'essai: 0,5 M3, profondeur 60 x largeur 95 x hauteur 90 cm

Dimensions extérieures: profondeur x largeur x hauteur: 61x 120x 105cm

Matériau de la boîte extérieure: acier inoxydable miroir.
