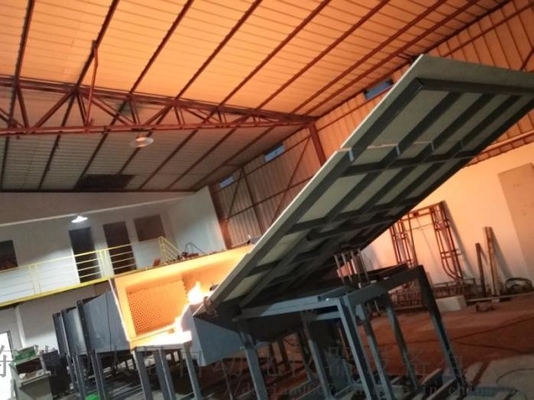

Matériau de toiture Résistance au feu Performance Rétardant de la flamme Performance Testing Machine Pour les cellules photovoltaïques

UL790 Matériau de toiture, Testeur de résistance au feu, Testeur de résistance à la flamme pour cellules photovoltaïques

Le champ d'application:

Ces exigences couvrent tous les matériaux de toiture qui s'écoulent à l'extérieur du bâtiment pour simuler un incendie,et sont utilisés pour les matériaux de toiture installés sur des substrats combustibles ou nonIl s'agit d'évaluer la résistance au feu des toits et des modules dans des conditions simulées du monde réel et d'évaluer la qualité de l'échantillon à A1,82 m, B2,4 m et C3,9 m.il peut être utilisé dans l'essai de la performance en retard de flamme des modules de cellules photovoltaïques.

Les normes:

UL 1730: Moniteurs à détecteurs de fumée pour unités de vie indépendantes dans les logements multifamiliaux et les chambres d'hôtel/motel: annonceurs motorisés détectent les conditions de suie résidentielle;

UL 790: Méthode d'essai standard pour les essais incendiaires des revêtements de toits;

Test d'incendie pour les modules photovoltaïques IEC 61730-2 Appendice A Propagation de la flamme;

ASTM F 108-04: Méthode d'essai standard pour les essais au feu des revêtements de toits;

NFPA 256 Essai incendie des revêtements de toits;

Paramètres de performance:

La pente du pont est contrôlée par des cylindres

Une plate-forme d'essai est fixée à la planche ignifugée

La température est réglée par étapes à l'aide d'une vanne de commande automatique

le matériau de revêtement de toit en contreplaqué de taille 1,300 (W) × 1,000 (D) × 120 (H) pour le montage des échantillons d'essai;

Une plaque d'essai non inflammable, installée à l'extrémité de la plaque d'essai, peut bloquer la production de trempage sous la plaque d'essai;

Plaque de réglage du secteur en acier inoxydable, angle d'essai réglable, dimensions: 1,440 (l) x 940 (h) mm;

Ensemble de plaques non combustibles, monté à l'avant du cadre, simulant les auvents et les corniches, allant de la flamme du brûleur à l'échantillon, dimensions: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

des conduits d'échappement séparés pour extraire l'air de l'extérieur du laboratoire;

Un filtre à nid d'abeille est installé dans le conduit d'air et une voile de guidage est installée à l'entrée de gaz;

Le conduit de ventilation est équipé d'un panneau de réglage de la pente pour régler la direction du débit d'air;

Le conduit de ventilation est équipé d'une plaque de guidage pour renforcer la vitesse du vent afin de garantir que le flux d'air alimentant la plaque d'essai ne soit pas perturbé par le monde extérieur.et la plaque de guidage est en acier inoxydable, et la position ne change pas avec le changement de pression du vent;

Le matériau du conduit d'air est en acier inoxydable, résistant à la corrosion et à haute température, et ses dimensions sont de 2 130 (W) x 762 (H) x 3 000 (L) mm;

Le ventilateur est électrique à 220 V, 50 Hz, triphasé, équipé d'un système de rétroaction qui peut régler automatiquement la vitesse du vent, et son débit est de 300 m3/min;

un régulateur de vitesse variable à l'infini, réglable de 0 à 100%;

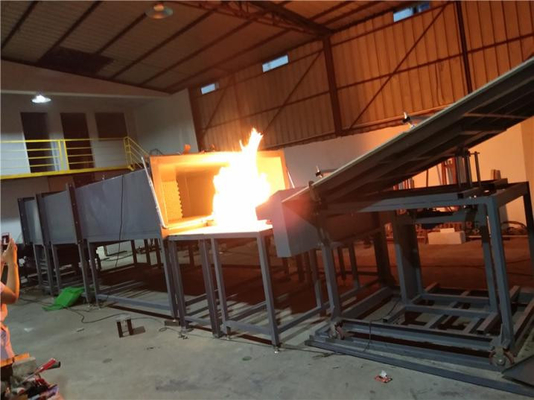

brûleur à gaz (pour l'essai de feu intermittent, de propagation de la flamme et de feu volant), de 1,12 m de longueur et de 60,3 mm de diamètre, avec une fente de 12,7 mm (largeur) x 0,91 m (longueur) sur le côté vers la planche d'essai;

Le brûleur de gaz peut fournir 22 000 Btu/min (387 kWh) et peut régler automatiquement le débit de gaz en fonction des trois niveaux de combustion A, B et C.

Un thermocouple est installé à 58,7 mm au sommet du brûleur, qui peut tester la température de 888 ± 28 °C;

Système d'allumage automatique pour assurer les performances de sécurité de l'essai, électrode d'allumage à haute tension de régulateur de débit de masse de 1,8 kVp;

Système de régulation automatique de la température;

Classe A, B:760 ± 28°C ((1400 ± 50°F) - 21 000 à 22 000 Btu/min ((369 à 387 kWh)

- Classe C: 704 ± 28°C (1300 ± 50°F) -18.000 à 19.000 Btu/min (316 à 334 kWh) pour chaque brûleur de gaz pour suivre différentes méthodes d'essai et de contrôle;

une pression de régulation de la pression et une pression de régulation de la pression;

- GNL: mesure précise du débit de gaz avec MFM (le débit d'air est contrôlé par une vanne de commande automatique);

- GPL: débit d'air réglé à l'aide d'un système d'onduleur: 19 ± 8 km/h (5,5 m/sec) sur le pont d'essai;

La grille en treillis métallique soutient le matériau et la palette peut être tournée pour faciliter la combustion complète du matériau;
