Machine d'essai non combustibles pour les matériaux de construction ignifuges, adaptée à la méthode d'essai pour juger de la combustion

DX8371 Machine d'essai non combustibles pour les matériaux de construction ignifuges

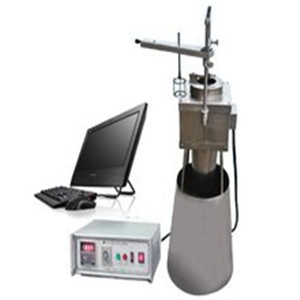

Structure de l'équipementCette machine est composée d'un four de chauffage, d'une boîte de commande, d'un ordinateur et d'un stabilisateur d'air.

La taille de la boîte de combustion: L700*W400*H850 ((mm).

La boîte de combustion et la boîte de commande sont en acier inoxydable SUS304 de haute qualité, qui est beau et généreux en apparence.qui est une bonne anti-rouille.

Système de régulation de la température:

Thermocouple: un thermocouple blindé au nickel-chrome de type K avec un diamètre de fil de 0,3 et un diamètre extérieur de 1,5*300 ¢ est adopté, qui répond pleinement à la précision de première classe requise par la norme GB/T5464.

Acquisition de température: EVOC 16 bits AD, carte d'acquisition de température de haute précision, avec le système informatique pour calculer et traiter le signal d'acquisition, le contrôle est très précis.

1- Respecter les normes:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "Essai de réaction au feu des matériaux de construction - Essai de non-inflammabilité".

2- champ d'application:

Il convient principalement à la méthode d'essai permettant d'évaluer les performances de combustion des matériaux de construction dans des conditions spécifiques.Il convient à l'essai de la classification des performances de combustion des matériaux ignifuges de classe A dans la classification des performances de combustion des matériaux de construction GB8624..

3Principales caractéristiques:

Cet équipement adopte un ordinateur industriel et une carte d'acquisition AD de haute précision de 16 bits, et les données collectées sont entièrement traitées par l'ordinateur,qui simplifie considérablement le travail traditionnel de calcul manuel des données; interface d'exploitation humanisée, opération simple et pratique, les personnes qui ne savent pas comment utiliser un ordinateur peuvent apprendre à utiliser après 5 minutes de formation.le testeur peut voir les données d'essai et la courbe de température en temps réelAprès la fin de l'essai, le rapport d'essai est généré automatiquement et les données d'essai sont claires en un coup d'œil, ce qui est pratique pour l'opérateur pour enregistrer, imprimer et transmettre.L'équipement est équipé d'un régulateur de tension de haute précision, et la fluctuation de tension est inférieure à 2% pour assurer la stabilité de la tension d'essai d'entrée;L'équipement est également équipé de dispositifs de protection contre la surchauffe et le surcourant pour empêcher la surcharge du four de chauffage pendant le processus de chauffage, ce qui prolonge efficacement la durée de vie du four.

Paramètres principaux:

1. Le dispositif d'essai comprend un four de chauffage, un porte-échantillons, une capuche de débit d'air, un thermocouple, un régulateur de puissance, un régulateur de tension, un dispositif de régulation intelligente de la température,et un ordinateur (qui peut enregistrer la courbe de température et toutes les données de l'essai)

2. fourneau de chauffage: Φ95 mm × Φ75 mm × Φ150 mm, 3 mm × 0,2 m nickel 80% chrome 20% bande de résistance

3. Poids du porte-échantillons: 15 g + 1 g

4Capot de débit d'air: Φ75 mm × 500 mm

5. thermocouple: blindage isolé au nickel-chrome Φ3 mm

6Régulateur de tension: 2 KVA, stabilité de tension ≤ ± 1%

7. Thermomètre: 0 à 1000 ± 2%

8. Plage de temps de chronométrage: 0 à 99h ± 1S

9. tension d'alimentation: AC220V±10%, 50 Hz, courant électrique≤10A;

10Temps de stabilité: de la température ambiante à 750°C≤1h;

11. température du four: 750 ± 5 °C;

12. dérive de température dans le four: 2°C/10min;

13. puissance de chauffage: 800 à 1000 W;

14- Puissance maximale: 1,5 kW;

15. tension de chauffage électrique: 0~100 V réglable

Conditions d'utilisation:Le sol est plat, bien ventilé et ne contient pas de gaz et de poussières inflammables, explosifs ou corrosifs.Laissez un espace de maintenance approprié autour de l'équipement.

Température: 25°C à 35°C.

L'intervalle de fluctuation de tension admissible est de 220 V±10%.

Plage de fluctuation de fréquence admissible: 50 Hz±1%.

L'utilisateur doit configurer l'équipement avec un interrupteur d'air de fuite sur le site d'installation, qui doit être indépendant et dédié à l'utilisation de l'équipement.

Taille du four d'essai:L550 × W550 × H2100 (mm)

Taille de la boîte de commande:L700×W600×H1200 (mm), la boîte de commande est commandée par ordinateur.

Le four expérimental est fabriqué en acier inoxydable de haute qualité (t=1,2 mm), qui est beau et généreux.

Les parties internes sont en acier inoxydable SUS304, qui présente une bonne résistance à la rouille.

Système de régulation de la température: système de régulation de la température par ordinateur intelligent.

Thermocouple: thermocouple blindé nickel-chrome d'un diamètre de φ1,5 mm et d'une précision de II.

4. Pindicateurs de performance

1- alimentation électrique: 220 V AC ± 10%, 50 Hz, courant ≤ 10 A;

2. puissance de chauffage: 1500 W;

3. la plage de température: (-200 à 1300°C);

4. Plage de régulation de la température: (300 à 750°C);

5. précision de mesure de la température: ±1°C;

6. précision de régulation de la température: ±3°C;

7- température d'équilibre initiale dans le four: (750±5) °C, dérive de température dans les 10 minutes≤ 2°C;

8- température stable dans le four: de 750°C à 1 heure;

9. Taille du tube du four de chauffage: diamètre intérieur (75±1) mm, hauteur (150±1) mm;

10Le spécimen est cylindrique: diamètre 45 mm, hauteur (50±3) mm;

11- Surfaces de plancher: 1 mètre carré

12. sonde de température: le diamètre extérieur est de 1,5 mm, et le diamètre du fil est de 0,3 mm.

13. régulation de la puissance: 0~1200 V réglable;

14- réglage de l'état: avant l'essai, l'échantillon doit être réglé dans un four de séchage ventilé à une température de (60±5) °C pendant (20 à 24 h),puis l'échantillon est refroidi à température ambiante dans un bol de séchageLa masse de chaque groupe de spécimens doit être pesée avec une précision de 0,01 g avant l'essai.

15Point d'essai de la sonde: chambre d'essai, centre de la pièce d'essai, surface de la pièce d'essai, mur du four.

Je suis...Le titre

L'ensemble de l'instrument est logé dans un boîtier de 19 pouces et comprend un régulateur de température, une alarme de surtempérature et un régulateur de puissance.Le régulateur de puissance maintient la température sous l'influence des fluctuations de tension et affiche la puissance de l'alimentation électrique fournie en watts.
