Testeur de propagation de la flamme de plaque radiante Teste de l'inflammabilité des matériaux de surface de construction

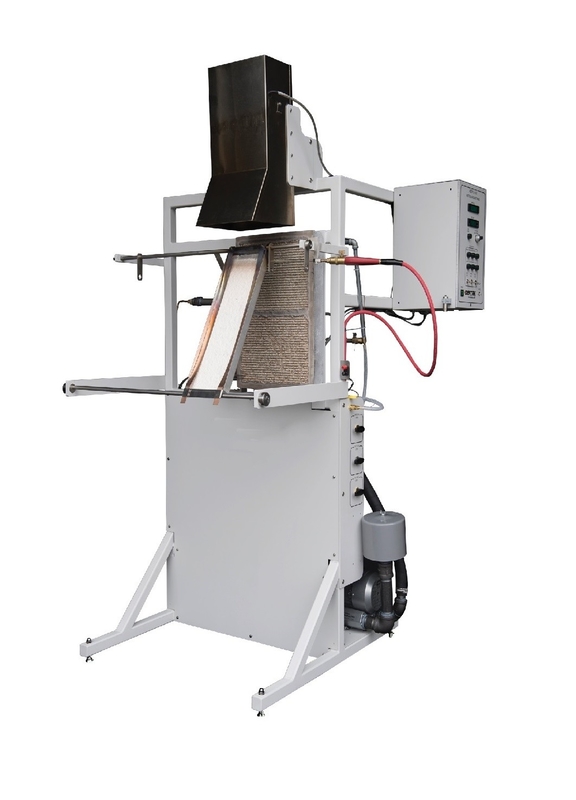

DX8335A Testeur de propagation de flamme sur plaque rayonnante

Présentation du produit:

Le testeur de propagation de flamme du panneau radiant utilise des panneaux radiants à gaz pour tester l'inflammabilité des matériaux de surface de construction (ASTM E162) et des mousses (ASTM D3675).qui est déterminée par des facteurs tels que la propagation de la flamme et la dissipation de la chaleurIl est utilisé comme paramètre obligatoire dans de nombreuses normes industrielles, en particulier pour les transports en commun (trains et bus).

Normes de référence:

Métode d'essai standard ASTM E 162 pour l'essai de l'inflammabilité de surface des matériaux utilisant de l'énergie thermique rayonnante • ASTM D 3675:Méthode d'essai standard pour l'essai de l'inflammabilité de surface des matériaux poreux flexibles à l'aide de sources d'énergie thermique rayonnante

Produit fLes caractéristiques:

• La structure du cadre est en acier inoxydable; Belle et résistante à la corrosion; Le réflecteur est composé d'un cadre en fonte, la taille de la surface du réflecteur est de 305X457 mm,il s'agit d'un matériau ignifuge poreux, et la température de fonctionnement est de 815 °C;

• Le filtre est équipé d'un ventilateur pour alimenter l'air du réflecteur;

• L'appareil est équipé d'un système d'allumage, d'un système électronique d'allumage et d'un dispositif de surveillance automatique de l'extinction des flammes;

• Porteur d'échantillon en acier inoxydable avec des points d'observation tous les 3 pouces pour observer la progression du front de flamme;

• Pyromètre pour déterminer la température de surface du panneau de rayonnement, y compris le support; températures jusqu'à 815°C;

• Porteur d'échantillon en acier inoxydable et appareil de brûleur inducteur;

• les débitmètres, les vannes de régulation des gaz, contrôlent le mélange des gaz introduits dans les panneaux de rayonnement;

• tuyau d'échappement en acier inoxydable avec pièce amovible pour un nettoyage facile des thermocouples, tuyau d'échappement équipé de 8 thermocouples selon la norme;

• Des brûleurs calibrés avec des trous de 1,8 mm à 16 angles différents le long de la ligne centrale;

• Pour contrôler la température de surface du réflecteur, il est nécessaire de régler la température du corps noir à 180 °C ~ 230 °C, avec une précision de ±5 °C,d'une largeur de 1 mm ou plus, mais n'excédant pas 1 mm,;

• Un thermocouple isolé est fixé pour mesurer la température de la pile;

• Le flux de chaleur importé (type de feuille ronde) pour tester le rayonnement thermique de la plaque radiante (0 à 100 kW/m2);

• système DAQ pour le contrôle et la mesure automatiques;

• dispositif de contrôle de la sécurité du gaz et de coupure de circuit;

Système de commande:

1. Armoire de commande électrique indépendante

2- Armoire de commande standard, ordinateur + système de commande intelligent Labview;

3Le système de test est intelligent et facile à utiliser;

4. Le débitmètre de gaz importé pour contrôler avec précision le débit de gaz;

5- étalonnage automatique du rayonnement et contrôle automatique de la quantité de rayonnement expérimental;

6. le débit du ventilateur d'échappement est de 0,5 m/s;

7Avec l'ordinateur, les données expérimentales sont enregistrées automatiquement.

8Gaz: gaz propane industriel (fourni par l'utilisateur).
