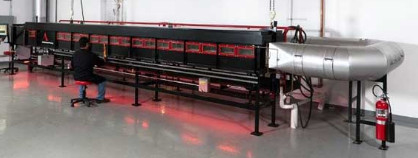

DX8788 ASTME84 Appareil d'essai dans le tunnel Steiner

Commentaire:
Le four à tunnel horizontal UL910/NFPA262 Steiner est principalement utilisé pour l'essai des performances de retardateur de flamme des câbles et câbles au niveau CMP,et est principalement utilisé pour les câbles des sous-systèmes horizontaux qui sont directement posés dans des environnements ventilés ou à ventilation forcée sans utiliser de tuyaux métalliques.
Cette norme d'essai de résistance à la flamme représente la norme d'essai de résistance à la flamme la plus stricte pour UL et même pour l'ensemble des fils et câbles.Seuls les câbles avec enveloppe en fluor peuvent être soumis à la méthode d'essai de résistance à la flammeEn raison de la température de décomposition élevée (plus de 400 degrés) et du point d'allumage élevé (supérieur à 800 degrés) des fluoroplastiques, il n'est pas facile de les brûler à feu faible,Il a donc une meilleure résistance au feu que les autres matériaux organiques..

Norme:
Appareil d'essai pour l'ASTME 84, UL910, NFPA262.

Paramètres techniques du four de tunnel:

1. La boîte de combustion est en acier inoxydable, avec des briques réfractaires posées à l'intérieur; elle a de bonnes performances de conservation de la chaleur.et la longueur est de 7.6 m;
2Les fixations intérieures sont en acier inoxydable SUS304, qui est anti-rouille et anti-corrosion;
3. La fenêtre d'observation en verre quartz à double couche peut observer la distance de propagation de la flamme et afficher la position de la flamme à travers la lumière de l'indicateur, et l'enregistrement est plus intuitif.
4. La hauteur de la boîte de combustion est adaptée au personnel pour surveiller l'état de combustion et l'installation, et régler l'échantillon;
5Le couvercle de la boîte de combustion adopte la conception générale et adopte la conception d'étanchéité du réservoir d'eau conformément à la norme,équipé d'un réservoir d'étanchéité à l'eau en acier inoxydable 304 d'une épaisseur de 2 mm afin de garantir que les gaz de combustion ne fuient pas pendant l'essai.
6Le couvercle de la boîte est en acier inoxydable et réfractaire, avec un crochet et un dispositif de levage.
7. Le support d'échantillonnage est équipé d'un support de circulation d'eau de refroidissement, résistant aux températures élevées et pouvant supporter des couvercles brûlants tels que des plaques de silicate de calcium;
8Le couvercle supérieur de la machine de conservation de la chaleur en acier inoxydable SUS304 est rempli d'un matériau de conservation de la chaleur résistant à la chaleur
9. équipé d'une plateforme d'installation d'échantillons de type escalier mécanique pour faciliter l'installation, l'installation et le retrait d'échantillons et l'entretien du four;
10Les tuyaux d'échappement en acier inoxydable sont beaux et résistants à la corrosion;
11. dispositif de détection de pression d'échappement multifonctionnel indépendant: surveillance en temps réel des variations de pression d'échappement pendant l'essai.et la précision de l'essai de pression du système est de ±2Pa;
12. ventilateur: 380V, 50Hz, 3Kw équipé d'un convertisseur de fréquence peut changer la vitesse du vent.qui peut décharger à l'extérieur les gaz de combustion générés par la mauvaise combustion de l'échantillon en temps opportun pour assurer la sécurité de l'essai;
13. brûleur à gaz de cuivre à double tête: le brûleur est situé à 1320 mm de l'entrée d'air et peut produire une chaleur standard de 5,3 MJ/min.le débit de gaz peut être contrôlé par un débitmètre de masse. La plage de mesure est de 0 ̊160L/min, qui peut être modifiée. La valeur de sortie calorifique du brûleur, l'énergie de sortie maximale peut atteindre 100MJ/min;
14Système d'allumage automatique: pour assurer la sécurité de l'essai, allumeur haute tension, 12KV, 50mA, la haute tension minimale de l'électrode d'allumage est de 1,8kVp;
15. Système de densité de fumée: fournir un système de traitement du signal séparé pour s'assurer que le capteur est linéaire;
16. Enregistre automatiquement les signaux des capteurs de température et de gaz de combustion, la fréquence de prélèvement des échantillons est de 1 Hz;
17. régulateur de débit de masse: matériau en acier inoxydable SUS316, pression maximale de 1000psi (70bar), taux de fuite inférieur à 1×10-7ml/s, étalonnage NIST, signal 0°5VDC et 4°20mA, protection contre la boucle,plage de débit de propane 0 ∼ 2.3 g/s, vitesse de commande ≤ 2 s, précision de commande dans la plage de 0,6 à 2,3 g/s est de ± 1% FS, répétabilité ± 0,5 FS, plage de température de 0 à 50 °C, plage d'humidité de 0 à 90%, affichage numérique,automatique Pendant l'essai de contrôle, l'approvisionnement en gaz répond aux besoins en chaleur de 5000 Btu (5,3 MJ) /min et le logiciel enregistre automatiquement la quantité de gaz utilisée;
18. Logiciel de test standard, qui peut enregistrer automatiquement la vitesse du vent, la température, la densité de fumée et d'autres données de test du système.

Dispositif auxiliaire:
- Système d'eau du robinet
- Système de combustion des gaz au méthane
- Système de levage de voiture
