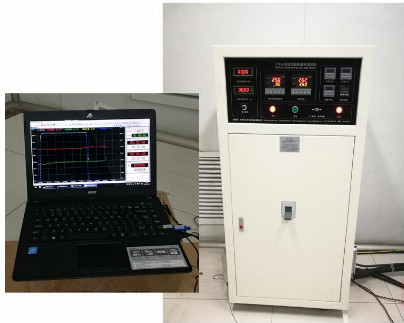

Testeur efficace du cycle de chauffage par charge de câble DX8395

1- champ d'application:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable". En même temps, il peut répondre aux exigences de GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 pour l'essai de chauffage par circulation des câbles d'alimentation et le traitement par chauffage par circulation des câbles avant l'essai de perméabilité à l'eau.

2. Mode d'essai:
1Le fil et le câble enregistrent le changement de température du conducteur sous l'action d'un certain courant; les courbes It, Tt et I/T (t) ont été enregistrées.
2Le fil et le câble régleront automatiquement le courant à travers le conducteur à la température du conducteur; les courbes It, Tt et I/T (t) ont été enregistrées.

3Caractéristiques:
En même temps que le chauffage du câble à température constante ou le chauffage du câble par courant constant,il peut enregistrer le changement en temps opportun du courant du câble à température constante et le courant, température et courbe de temps, et peut stocker et imprimer des enregistrements

4- Procédure d'essai et méthode de contrôle:
1. Procédure d'essai:
Les échantillons testés au stade précoce sont étalés sur le sol du laboratoire et chauffés par le fil jusqu'à ce qu'il atteigne une température stable.qui est 5 ~ 10 k supérieure à la température maximale du fil en fonctionnement normalPour les câbles à trois cœurs, le courant de chauffage doit passer par tous les conducteurs.La température du conducteur doit être maintenue dans la plage de température spécifiée pendant au moins 2 heures par cycle de chauffage.Après cela, il doit être refroidi naturellement dans l'air pendant au moins 3 heures jusqu'à ce que la température du conducteur soit inférieure à 10 K de la température ambiante, et ce cycle est de 20 fois.

2Méthode de commande: le contrôleur développé indépendamment par l'entreprise contrôle la tension d'entrée du transformateur, de manière à contrôler le courant de sortie,et en même temps utilise le mode de sortie 4 ~ 20mA du régulateur de température pour contrôler la sortie actuelle, afin d'atteindre la température d'essai du câble.
3Il existe deux types de méthodes d'échantillonnage à température:
(1) Prendre directement des échantillons de température sur l'échantillon d'essai
(2) Si l'échantillon doit être conservé pour d'autres essais et ne peut pas être perforé pour l'échantillonnage de température, un autre câble de la même spécification est utilisé pour le chargement comparatif,et la température de l'échantillon de charge de comparaison est prise comme valeur de rétroaction du contrôle du courant de charge pour contrôler le courant de l'échantillon d'essai

5Spécifications des échantillons d'essai:
Intercepter deux échantillons de câble d'une longueur de 10 à 15 mètres du câble fini
6Paramètres principaux:
1. Plage de courant: 50 à 3000 A
2Température d'essai: 0 à 110°C, précision de mesure de la température: ±1°C
3. Temps de chauffage: 0~9999.99H/M/S peut être réglé
4. Temps de refroidissement: 0~9999.99H/M/S peut être réglé
5. Temps de cycle: 1-9999 fois peuvent être réglés;
7Configuration principale:
1Transformateur de chauffage central, deux ensembles de 30 kVA:
(1) Capacité nominale: 30 kVA;
(2) Entrée nominale: 380 V, 79 A, sortie nominale: 10 V, 3000 A;
(3) Forme du transformateur: à travers le centre, utilisation à l'intérieur;
2Ampère: 3000.0A/5.0A deux
3- Transformateur à courant élevé: 3000A, grade 0,5; deux
4Tableau de contrôle de température intelligent PID: deux (l'un pour surveiller la température de l'échantillon et l'autre pour surveiller la température ambiante)
5- diamètre 1,5 mm, longueur 150 mm, deux thermocouples blindés de type K (un avec une longueur totale de 2 m et 10 m)
6Un ensemble de logiciels d'essai qui peut régler la section du programme de chauffage et enregistrer les données et les courbes pertinentes
7Un ordinateur.
8. Armoire de commande: un ensemble
9- équipements d'essai: quatre groupes
