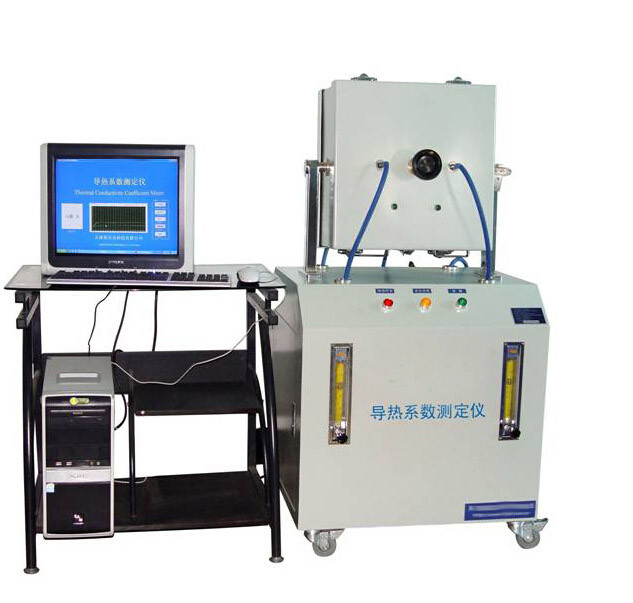

DX8377A Méthode de la plaque de test de conductivité thermique

1Application: Elle s'applique à: la conductivité thermique des spécimens secs d'argile et de sable et la résistance thermique de l'échantillon doit être supérieure à 0,1 m2.
La conductivité thermique et la résistance thermique de l'argile et du sable sont détectées par un débitmètre thermique,et la détection automatique est réalisée en se connectant à l'ordinateur pour générer un rapport expérimentalLa conductivité thermique et la résistance thermique sont calculées en ajoutant une température de surface chaude stable à un côté de l'échantillon.transfert de chaleur à travers l'échantillon vers la surface froide (température ambiante)Il est spécialement équipé d'un baril d'échantillonnage géotechnique et d'un dispositif spécifique d'essai de la capacité thermique,qui peut être utilisé pour l'analyse de la conductivité thermique et la détermination de la capacité thermique spécifique de l'argile, sable et autres sols.
2- Répondre aux critères:
It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".
Troisièmement, les principaux paramètres techniques
1- Plage de conductivité thermique: 0,015 à 400 W/mk, précision supérieure à 5%.
(Equipé d'un tube rond pour la mesure géotechnique, Ф90 mm)
2. Température de surface chaude: température ambiante -99,99 °C, mesure de la température par affichage numérique à haut degré, précision de 0,2 degré, résolution de 0,01 °C.
3. température de surface froide: température ambiante, avec un écran numérique à haute résolution pour mesurer la température, précision de 0,2 degré, résolution de 0,01 °C.
4- contrôle de la température de surface chaude: température ambiante -99,99 °C, mesure de la température par affichage numérique commandé par programme à haut degré, précision de 0,2 niveau, résolution 0,01 °C, chauffe-plaque,commande à deux voies du thyristor.
5Les nouilles froides sont forcées de refroidir à l'air.
6- Adoptons le test automatique par ordinateur.
7Le flux de chaleur WPY est adopté et le paramètre de flux de chaleur est de 23,26w/m2.mV.
8Le pare-brise en plexiglas est utilisé pour observer directement le processus expérimental.
9- Surface de transfert de chaleur des plaques chaudes et froides: 150 × 150 mm.
10- espacement réglable entre plaques chaudes et froides: 0-160 (mm).
