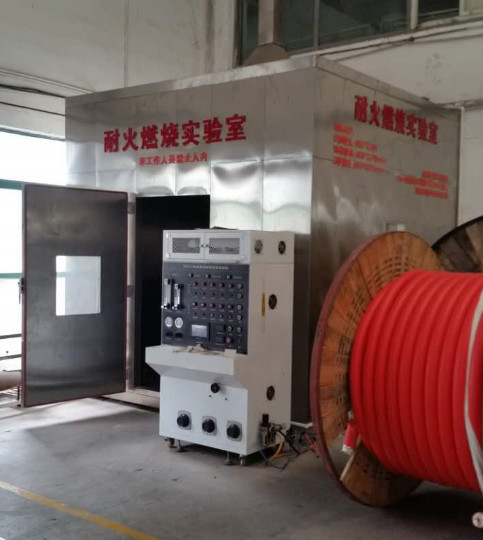

DX8515 Machine d'essai de la pluie brûlante par vibration d'impact

Introduction:

Les exigences de performance de cette machine d'essai comprennent l'essai de résistance au feu, l'essai de résistance au feu par pulvérisation d'eau et l'essai de résistance au feu mécanique.Il convient pour les câbles isolés minéralement dont la tension nominale n'excède pas 450/750V, et peut maintenir l'intégrité du circuit pendant une longue période dans des conditions de flamme.

Conforme aux normes:

Conforme aux exigences de la norme britannique BS6387 sur les câbles résistants au feu " Spécification relative aux exigences de performance des câbles pour maintenir l'intégrité du circuit en cas d'incendie "..

Composition de l'équipement:

Essai de résistance au feu: le banc d'essai de résistance au feu comprend les parties suivantes: système de support du câble, dispositif de détection continue, source de chaleur, etc.

1. Système de support du câble: le câble est serré horizontalement aux deux extrémités de la gaine du câble par des pinces. La partie centrale du câble est fixée par deux anneaux métalliques (à 300 mm d'intervalle),qui sont reliés à la terre aux autres pièces métalliques du dispositif. Le dispositif de support du câble est représenté à la figure 1. Pour les câbles non blindés d'un diamètre inférieur à 10 mm ou d'autres câbles qui subissent un déplacement important pendant l'essai,trois anneaux métalliques sont utilisés, chacune fixée à environ 150 mm de l'anneau métallique d'origine.

Figure 2

2. Dispositif de détection continue: pendant l'essai, le courant est autorisé à traverser tous les noyaux du câble,un transformateur triphasé connecté par étoile ou trois transformateurs monophasés (ou un transformateur monophasé), si l'essai est effectué sur un câble à cœur unique), et a une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A à la tension d'essai.Connectez une lampe à chaque fil de noyau à l'autre extrémité du câble et chargez un courant proche de 0.25A à la tension nominale du câble.

3Source de chaleur:

• La chaleur est un brûleur à gaz tubulaire de 610 millimètres de long qui peut fournir du méthane par la force et a une flamme dense.
• Mesure de la température: un thermomètre blindé de 2 mm de diamètre est placé près de l'entrée d'air, parallèlement à 75 mm au-dessus du brûleur

3Température et temps d'essai de la flamme: (voir BS6387 niveau de combustion)

A 650 °C ± 40 °C - 3 heures

B 750 °C ± 40 °C - 3 heures

C 950. C ± 40 °C -3 heures

S 950. C ± 40 °C - 20 minutes

4. échantillon: l'échantillon est une section du produit fini, d'au moins 1200 mm, avec 100 mm de gaine et de couverture retirés de chaque extrémité.Les fils aux deux extrémités du câble doivent être connectés électriquement.

5Voltage d'essai: 200-1000 V, réglable comme indiqué à la figure 7

*Le grade BS6387 de retardateur de flamme exige le passage d'expériences de combustion horizontale, d'expériences de pulvérisation d'eau et d'expériences de combustion par vibration de choc mécanique.

Épreuve de combustion horizontale: classe A à 650 °C/3h, classe B à 750 °C/3h, classe C à 950 °C/3h et classe S à 950 °C/3min.Un niveau indique l'absence de panne après une combustion à une tension de 300 volts pendant 3 heures à 650 °C; le niveau B indique qu'aucune panne n'a été constatée après avoir brûlé à une tension de 300 volts pendant 3 heures à 750 °C; le niveau C indique qu'aucune panne n'a été constatée après avoir brûlé à une tension de 300 volts pendant 3 heures à 950 °C;Le niveau S indique qu'aucune panne ne s'est produite après avoir brûlé à une tension de 300 volts pendant 3 minutes à 950 °C..

Essai de combustion par pulvérisation d'eau: divisé en W, indiquant qu'aucune panne ne survient après avoir appliqué une tension de 300 volts à la combustion pendant 15 minutes, puis pulvérisé de l'eau à la combustion pendant 15 minutes.

Essai de combustion par vibration d'impact: divisé en X au niveau 650 °C/15min, Y au niveau 750 °C/15min et Z au niveau 950 °C/15min.Le niveau X représente la vibration d'impact mécanique sans panne pendant 15 minutes toutes les 30 secondes lors de l'application d'une tension de 300 volts lors d'une combustion à 650 °C; le niveau Y indique l'application d'une tension de 300 volts à 750 °C pendant la combustion et une vibration de choc mécanique toutes les 30 secondes pendant 15 minutes sans panne;Le niveau Z désigne une vibration de choc mécanique toutes les 30 secondes pendant 15 minutes sans panne lors de l'application d'une tension de 300 volts à 950 °C pendant la combustion.Le modèle de niveau le plus élevé requis par la norme BS6387 est le CWZ.

2Test de résistance à l'eau et au feu: système de support du câble, dispositif de détection continue, source de chaleur

1Système de support du câble: le câble est relié à un support métallique composé de deux plaques rigides de 25 mm de large, fixées par des pinces métalliques avec un espacement de 200 mm.Le câble est relié au support comme indiqué à la figure 3, et tous les cadres métalliques sont mis à la terre.

Figure 3

2Dispositif de détection continue: pendant l'essai, laisser passer le courant à travers tous les noyaux du câble, trois transformateurs monophasiques,et ont une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A à la tension d'essai. Connectez une lampe à chaque fil central à l'autre extrémité du câble et chargez un courant proche de 0,25A à la tension nominale du câble.

3Source de chaleur:

• Chaleur: un brûleur en forme de bande de 400 mm de long peut brûler des échantillons de câbles jusqu'à 400 mm. L'ensemble du brûleur peut être réglé pour fournir une flamme brillante à une température de 650 °C ± 40 °C,
• Mesure de la température:2 mm de diamètre thermomètre blindé est placé sur la surface inférieure du câble
• Température de la flamme d'essai: 650°C±40°C
• Arrosez avec de l'eau: installez une buse comme indiqué à la figure 4 sur le support d'essai comme indiqué aux figures 4 et 5, au milieu du brûleur.30 litres par mètre carré d'eau à proximité de l'échantillon à une pression d'eau de 250 à 350 KPaCe taux doit être mesuré à l'aide d'un plateau de collecte, qui a une profondeur suffisante pour que son axe long soit parallèle à l'axe du câble et placé au centre.Ce plateau mesure environ 100 mm de large et 400 mm de long.

Figure 4

• Échantillon: des échantillons de plus de 1500 mm sont prélevés sur des produits finis et soumis à des essais de flexion à température ambiante.Les fils aux deux extrémités du câble doivent être traités de manière appropriée selon les connexions électriques et les recommandations du fabricant.
• Voltage d'essai: 200-1000 V, réglable comme indiqué à la figure 7

3, résistance aux vibrations mécaniques et au feu: comprenant les parties suivantes du dispositif d'essai, comme indiqué à la figure 5, fixant les composants aux positions correspondantes du châssis à fentes.

Le câble est fixé sur une paroi verticale et fixé sur une plaque d'acier à l'aide de matériaux résistants à la chaleur et non combustibles;Le transformateur relie le fusible à la lampe pour indiquer que le circuit est continu; dispositif de vibration; source de chaleur.

Figure 5

1- Mur et son installation: le mur est composé de matériaux résistants à la chaleur et ignifuges et fixé sur deux poutres horizontales en acier,l'un en haut du tableau et l'autre en bas du tableauCette planche est d'environ 900 mm de long, 300 mm de large et 9 mm d'épaisseur, et le poids total du mur (c.-à-d. planche avec cadre de support) est de 10 ± 2 kg.Chaque poutre d'acier est un tuyau d'acier carré d'une longueur d'environ 1 m et 25 mm. Si un matériau de remplissage est nécessaire, il doit être placé à l'intérieur de la poutre d'acier. La poutre d'acier supérieure doit être fixée sur la plaque de sorte que sa surface supérieure soit en contact avec le bord supérieur de la plaque.Chaque poutre d'acier et la dalle a un trou horizontal au bord extérieur, et sa position précise est déterminée par les exigences spécifiques du support et du cadre de support.d'un diamètre d'environ 32 mm et une épaisseur de 20 mm.

2.Dispositif de détection continue: pendant l'essai, laisser passer le courant à travers tous les noyaux du câble, trois transformateurs monophasiques,et ont une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A à la tension d'essai. Connectez une lampe à chaque fil central à l'autre extrémité du câble et chargez un courant proche de 0,25A à la tension nominale du câble.

3Source de chaleur:

Chaleur: un brûleur en bande de 400 mm de long peut brûler des échantillons de câbles jusqu'à 400 mm. L'ensemble du brûleur peut être réglé pour fournir une flamme brillante à une température de 650 ± 40 °C,

Mesure de la température: thermomètre blindé de 2 mm de diamètre, avec une section du thermomètre traversant le mur à 8 mm à 10 mm du mur.La température est mesurée selon la procédure suivante:: à une extrémité de la tige d'acier à faible teneur en carbone, un thermomètre de 3 mm ± 5% de diamètre et de 300 mm de longueur est fixé pour mesurer la température de la tige.Saisissez le bâton et approchez-vous de la flamme pour maintenir une distance de 40 mm à 50 mm de la flammeLorsque la température de flamme est de 950 °C, la température de la tige d'acier peut atteindre 400 °C en 10 à 20 s. Lorsque la température de flamme est de 650 °C, la température de la tige d'acier peut atteindre 400 °C en 10 à 20 s.la température de la tige peut atteindre 400 ° C en 20 à 40

4Température et temps de flamme d'essai: la température d'essai doit être sélectionnée dans le tableau suivant:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4. Dispositif de vibration: le dispositif de vibration est constitué d'une tige en acier à faible teneur en carbone (diamètre 25 mm ± 5%, longueur 600 mm ± 5%).La section longitudinale de la tige est parallèle à la paroi et 200 mm plus élevée que le haut de la paroi. Un puits le divise en deux parties, 200 mm et 400 mm, la partie la plus longue étant tournée vers le mur.comme indiqué à la figure 5.

5. échantillon: l'échantillon est une section de câble d'au moins 1200 mm de longueur, avec 100 mm de gaine et de couverture retirés de chaque extrémité.Les fils aux deux extrémités du câble doivent être correctement préparés selon les connexions électriques et les recommandations du fabricantLe câble doit être plié en deux sections qui sont approximativement égales en longueur et parallèles au milieu.où D représente le diamètre extérieur du câble. Former le câble en forme de Z, avec une distance horizontale de 13D entre les extrémités fixes, comme indiqué sur la figure 6.

6Le câble doit être fixé au mur avec des pinces en cuivre et l'installation de câbles spéciaux doit être faite par le fabricant.La pince doit être fixée sur les deux parties incurvées du câble, la partie centrale de la courbure étant verticale: dans la partie où le câble devient horizontal, la distance entre les pinces adjacentes est égale, environ 150 mm à 200 mm.

Figure 6

7Voltage d'essai: 200-1000 V, réglable comme indiqué à la figure 7

Figure 7
