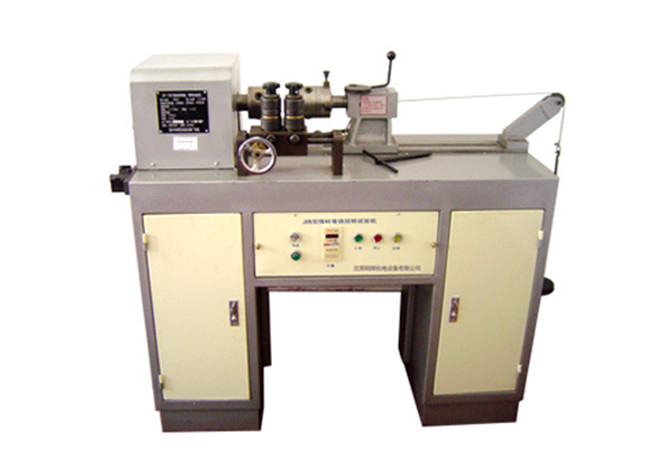

Testeur de torsion de bobinage de fil DX8440 de haute précision

DX8440 Testeur de torsion de l'enroulement de fil

Introduction du produit: principalement adapté à la réalisation d'essais de torsion et de remontage sur des tiges de cuivre, des tiges d'aluminium et des fils d'acier à la vitesse de torsion spécifiée.Il peut également être appliqué à la résistance à la torsion de divers fils métalliques et le nombre de fois que le film de peinture de fils émaillés peut résister à la torsion.
Méthode d'essai: la méthode d'essai consiste à serrer les deux extrémités de l'éprouvette et à fixer une extrémité en place,tout en tournant continuellement l'autre extrémité 360 o avant et arrière jusqu'à ce que la pièce d'essai se brise ou le film de peinture sur le fil émaillé se détache, exposant le conducteur et enregistrant sa résistance à la torsion.
Conformité aux normes: répondre aux exigences des normes d'essai GB4909.4-2009 et GB4909.7-2009.
Paramètres techniques:
Plage de diamètre de l'échantillon: tige de cuivre φ 8 mm ou moins, fil d'acier Ф inférieur à 3 mm
Pour les véhicules à moteur à commande numérique, le réglage de la vitesse de torsion doit être effectué à l'aide d'un régulateur.
Distance entre les pinces: 0 à 500 mm
Action de l'appareil: type de roue
Distance d'enroulement: fil d'aluminium, F 3 mm à 6 mm à l'aide d'une tige de noyau, Il est recommandé de faire enrouler manuellement les fils d'acier en dessous de F3 mm; En dessous de F4 mm
La mesure de la résistance à l'usure est déterminée par la mesure de la résistance à l'usure de l'appareil.
Dimensions extérieures:1400 mmx530 mmx1100 mm
L'alimentation électrique: AC 220V 50/60Hz 4A
1, section d'essai de torsion
1- Puissance: courant continu / 1 ch
2- Actionnement du dispositif: type de roue
3. Distance entre les pinces: 0 à 500 mm
4Vitesse: 6~60 tours/min, réglable à volonté
5. Temps de rotation: 0-999999, peut être réglé arbitrairement
6- Charge appliquée: 5 kg, 10 kg, 15 kg
7. Volume (W × D × H) 130 × 55 × 100 cm
2, section d'essai en enroulement:
1- Diamètre du noyau de la tige: ¥1,25 ¥19,00 mm
2Diamètre de l'échantillon: fil d'aluminium de 1,25 à 6,00 mm, fil d'acier de 1,25 à 3,80 mm
3. Vitesse de la broche: ≤ 8 r/min, distance de déplacement de la tête de l'arbre droit: ≥ 40
4- Moteur: puissance 0,75 kW
5- Poids: 10 kg, 5 kg, 2 kg, 1 kg.
Cette machine est une machine d'essai pour tester la ténacité et les performances d'adhérence des fils d'acier en aluminium, répondant aux exigences de GB/4909.7 "Méthodes d'essai pour les fils nus - essai d'enroulement".Un instrument d'essai utilisé pour l'enroulement et la torsion du fil d'aluminium, fil d'acier, tige d'acier et fil de fil en aluminium au noyau d'acier.
