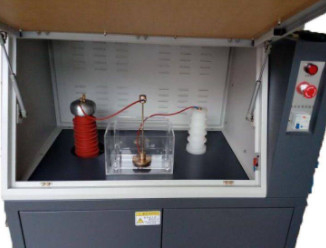

DX5130 Testeur de résistance à la tension du câble Termination automatique

DX5130Testeur de tension de résistance du câble

Commutation d'essai en courant alternatif et en courant continu:

1. La sortie haute tension de cet instrument est une tension CA. Le courant continu est obtenu en insérant une pile de silicium haute tension en série dans le circuit d'origine, de sorte que la boucle d'essai est une tension CC pulsante.Le processus de réalisation est que la pile de silicium est déjà dans la tour d'isolation haute tension du transformateur haute tension,et la pile de silicium haute tension est généralement court-circuité avec un poteau de court-circuitLorsque l'essai en courant continu est requis, la tige de court-circuit est retirée pour connecter la pile de silicium haute tension au circuit d'essai, et la tension de la boucle est la tension en courant continu pulsante.

2. La commutation de tension CA et CC de l'essai dépend principalement de la suppression de la tige de court-circuit dans la tour d'isolation haute tension.la tension sur la boule de compensation haute tension est une tension CC, et lorsque la tige de court-circuit est insérée, la tension sur la boule de compensation haute tension est la tension CA.

3. bouton de sélection CC AC sur le panneau avant. L'état de ce bouton ne change pas la nature de la sortie de tension de l'appareil.le dispositif connecte simplement le circuit d'alarme en courant continu. Instruisez l'utilisateur que lorsque la porte est ouverte, vous devez décharger la boule de compensation haute tension.Appuyez sur le dispositif de décharge sur le panneau pour faire l'extrémité de la tige de décharge contact avec la boule de compensation haute tensionIl est recommandé que l'utilisateur contacte la boule de compensation haute tension pendant plus de cinq secondes chaque fois que la boule de cuivre déchargée est contactée.

4Dans le test CC, l'ordinateur doit également choisir l'état CC, sinon le résultat du test est incorrect. Pour le dire simplement, la tension AC est multipliée par la tension CC.

Caractéristiques de performance:

(1) Protection de la porte limite: ne fermez pas la porte, même si l'expérience du point d'allumage démarre, l'équipement n'a pas de réponse, le logiciel a: la porte de sécurité n'est pas fermée instantanément.

(2) Protection contre la mise à zéro de la tension: si l'alimentation est brusquement coupée pendant l'expérience,il retournera automatiquement à la position zéro après le démarrage suivant pour s'assurer que la tension initiale est à la position zéro

(3) Protection contre la tension d'arrêt: la tension d'arrêt peut être réglée par logiciel pour s'assurer que, en cas d'augmentation anormale de la tension spécifiée pendant le processus d'accélération,Il s'arrêtera automatiquement et retournera à zéro.

(4) Limite mécanique de haute tension: si le système logiciel perd le contrôle, la tension continue à augmenter et elle revient automatiquement à zéro après la limite de haute tension.s'il n'est pas arrêté après la panne, les données collectées par le protecteur de surtension garantissent que la tension est automatiquement réduite à zéro avec un indicateur de haute tension, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long time, afin d'assurer le bon fonctionnement de l'équipement, l'équipement dispose d'un port d'échappement du transformateur pour assurer le bon fonctionnement du transformateur,et la durée de vie est prolongée Si dans l'expérienceSi l'échantillon présente une odeur ou des brûlures et des fumées, il peut être éliminé par le système d'échappement.

(5) Protection indépendante de la mise à la terre

(6) Protection contre les courts-circuits

(7) Protection contre les dysfonctionnements logiciels

(8) Protection contre les fuites

(9) Protection contre les décharges à la fin de l'expérience.
