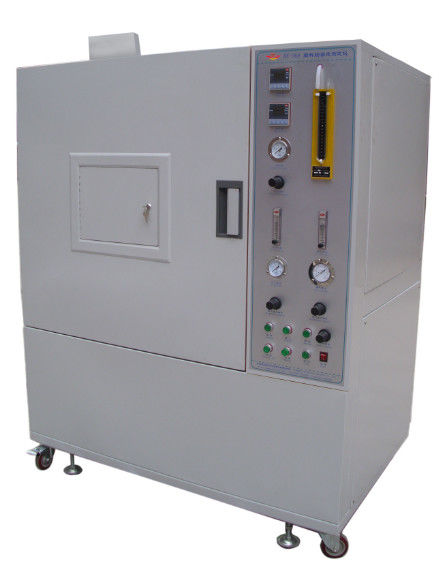

DX-8368 Testeur de densité de fumée en plastique

DX-8368 Testeur de densité de fumée en plastique

Le testeur de densité de fumée de combustion en plastique est un nouveau type d'équipement d'essai pour mesurer la densité de fumée développé conformément aux conditions techniques spécifiées dans la norme GB/8323.2-2008 et ISO5659-2 "Méthode d'essai pour la détermination de la densité de fumée par méthode à chambre unique pour la production de fumée en plastique", ces normes permettent de déterminer la densité optique spécifique de la fumée produite lors de la combustion du plastique, et la densité optique spécifique maximale est le résultat de l'essai.Il est utilisé pour évaluer les performances de fumage des matières plastiques dans des conditions spécifiques.

Il est conforme à la norme GB8323.2-2008 "Génération de fumée plastique - Partie II: méthode d'essai pour déterminer la densité de fumée par méthode à chambre unique" et à la norme ISO5659.2-2006 "Génération de fumée plastique - Partie II:Détermination de la densité optique par méthode à chambre unique". asthme e662

L'ensemble de l'instrument est composé d'une chambre d'essai fermée, d'un système de mesure photométrique, d'un cône de rayonnement, d'un système de combustion, d'un déclencheur, d'une boîte d'essai, d'un support,un appareil de mesure de la température et un logiciel d'essai de la densité de fuméeLe circuit est développé par un micro-ordinateur à puce unique, avec un contenu technique élevé et des performances stables.Il est également possible d'évaluer d'autres matériaux (Il est largement utilisé par les usines de production de l'industrie des matières plastiques, de l'industrie des matériaux solides,et les unités de recherche scientifique et d'essais.

1. Chambre d'essai:

1.1 La porte d'entrée est munie d'une fenêtre et d'un écran lumineux opaque qui bloque le mouvement de la fenêtre.

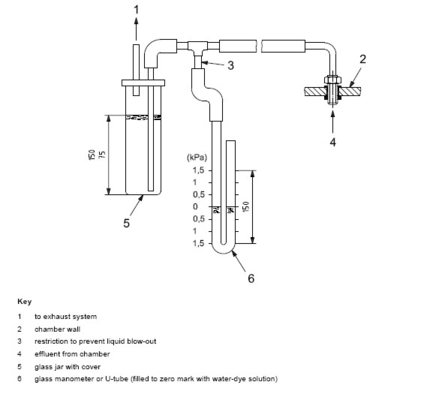

1.2 Le fond de la boîte carrée est recouvert d'une feuille d'aluminium de soufflage pour prévenir la surpression, qui est composée d'un disque de sécurité de 0,04 mm d'épaisseur, d'une longueur de 405 mm,une largeur de 200 mm, et une surface totale de 81000 mm2, et un dispositif de régulation interne de la pression de la boîte est installé (voir figure 2).

1.3 Fenêtre lumineuse: les deux fenêtres lumineuses Ø 75 mm supérieure et inférieure, dont le fond est équipé d'un chauffage électrique annulaire de 9 W,afin d'assurer la température de la surface supérieure de la fenêtre lumineuse (50 oC ~ 55o C est approprié) afin de réduire au minimum la concentration de fumée à la surface, la fenêtre lumineuse est placée sur le dessus de la boîte d'essai et une plate-forme optique d'une épaisseur de 8 mm est installée autour de la fenêtre lumineuse à l'extérieur de la boîte d'essai,et la table optique est fixée par une tige métallique de Ø 15 mm pouvant connecter la plateforme fixe et la boîte d'essai.

1.4 Taille interne: hauteur 914 mm X largeur 914 mm X profondeur 610 mm

1.5 Matériau: Il est composé de trois couches: la couche extérieure est constituée d'une plaque d'acier d'une épaisseur de 1,5 mm, d'une peinture blanche beige électrostatique à haute température,la couche centrale est composée d'une couche d'amiante d'une épaisseur de 60 mm, et la couche intérieure est en acier inoxydable USU304 d'une épaisseur de 1,2 mm, peinture noire électrostatique à haute température, qui peut être facilement nettoyée.

1.5 Port d'entrée et de sortie d'air: l'entrée d'air est installée sur le dessus de la boîte d'essai, avec un diamètre de Φ65 mm, et les états de fermeture et de fermeture sont contrôlés par une soupape magnétique à bride;Le port d'échappement est installé en bas du côté gauche, d'un diamètre de Φ80 mm, et est commandé par une soupape magnétique avec une bride pour contrôler les états de fermeture et de fermeture, et un ventilateur d'échappement est fixé.

2Système de mesure photoélectrique:Il est composé d'une alimentation, d'un tube photomultiplier, de translucides grossissants, d'un volet d'obturation, d'un filtre, de translucides neutres, d'une lentille, d'un système optique obscur, d'une source lumineuse et d'un chauffe-fenêtre optique

2.1Source lumineuse:

2.1.1Source lumineuse: elle est composée d'une lampe à incandescence de 6,5 V, d'un transformateur qui fournit de l'énergie (entrée 220 V et sortie 6,5 V) et d'une résistance variable.

2.1.2Installation: l'ampoule est installée dans la boîte sombre opaque située au bas de la chambre d'essai, composée d'une source lumineuse, d'une lentille convexe, d'un chauffage de fenêtre lumineuse et d'une fenêtre optique.

2.1.3- Résistant de fenêtre: alimentation AC220V, entourée d'un fil de résistance de 9W, pour assurer la température de la surface supérieure de la fenêtre (50 oC ~ 55oC).

2.1.4Lentille convexe: 51 mm de diamètre, réglée et calibrée, formant complètement un anneau de 51 mm de diamètre et sans autre lumière dans le faisceau extérieur de l'anneau.

2.1.5fenêtre optique: composée d'un film translucide non obstrué et d'une boîte à caméra obscure.

2.2Photodétecteur:

2.2.1Photodétecteur: Il est composé d'un tube photomultiplier, d'un filtre grossissant, d'un volet, d'un filtre neutre, d'une lentille convexe, d'une fenêtre optique, etc.

2.2.2- Tuyaux photomultipliants:

2.2.2.1Paramètres du tube photomultiplier: tension: DC 1000V, alimentation électrique: entrée 12V, sortie 0 ~ -1200V 2mA

2.2.2.2Processus de système photoélectrique: le photodétecteur est un tube photomultipliant, relié au modèle de numéro A/D, et traité par un micro-ordinateur à amplification en plusieurs étapes.Il peut mesurer en continu la transmission de la densité optique correspondante au fil du temps, qui est 5 quantités de réponse de sensibilité spectrale, similaire à la réponse à l'œil nu et le courant sombre est inférieur à 0,001uA.La sensibilité minimale du tube photomultiplier peut être obtenue en lisant 100% du 0.5 filtre neutre et un filtre à grossissement ND-2 dans la trajectoire optique.

2.2.3Filtre d'agrandissement: la transmission ND-2.0 est de 0,95%, et la température de couleur de la source lumineuse A est de K=2854.

2.2.4- Obturateur: utilisé pour la diffraction et la transmission de correction à 0%.

2.2.5Filtre: pour le filtre de compensation, la densité optique est de 0,1 à 1,0 et 2.0, un total de 11 pièces.

2.2.6Filtre neutre: ND-0.5, la transmission est de 31,7%, la température de couleur d'une source lumineuse K = 2854.

2.2.7. Lentille convexe: le diamètre est de 51 mm, de sorte que le faisceau direct peut être concentré dans un petit point fort à la plaque translucide entre l'obscura supérieur et inférieur.

2.2.7- Étalonnage du système optique: détection avec un filtre neutre d'une densité optique de 3,0 et d'une longueur d'onde de 550 à 650 nm.

2.2.8fenêtre optique: composée d'une feuille translucide non obstruée et d'une boîte à caméra obscure.

3. le cône de rayonnement:

3.1. cône de rayonnement: Il est composé d'un élément chauffant d'une puissance nominale de 2600 W, qui peut fournir une intensité de rayonnement de 10 kW/m2 à 50 kW/m2 au centre de la surface de l'échantillon.Lors de l'essai de l'irradiance des deux autres emplacements situés à 25 mm du centre de l'échantillon, l'irradiance de ces deux positions ne peut être inférieure à 85% de l'irradiance du centre de l'échantillon.

3.2- radiateur à cône: alimenté par une source d'alimentation indépendante, la puissance du transformateur isolant monophasique est de 3000 W, et le régulateur de température adopte un régulateur de thyristor à cycle rapide,et la température de contrôle peut être stabilisée à ±2 °C.

3.3. débitmètre thermique: une surface plane avec une plage de 50 kW/m2 et un diamètre de 10 mm dans la zone de réception de rayonnement, dont la surface est recouverte d'un noir mat et dont le refroidissement est refroidi à l'eau.

3.4L'allumage: la buse de l'allumage est faite d'un tube de cuivre d'ouverture Φ4,0 mm, et la longueur de la flamme et la mesure horizontale sont de 30 mm.

4Système d'alimentation en gaz:

4.1Source de gaz: pureté de 95%, gaz mélangé propane et air, pression de 170 Kpa

4.2Débitmètre de propane: 1 à 100 cm3/min

4.3. débitmètre: 5 à 500 cm3/min

5Performance:

1Résolution de transmission: 0,0001%;

2- Plage de mesure: 0-100%; changement automatique de vitesse lors de la mesure.

3. précision de mesure: ± 3%;

4. tension de fonctionnement: AC200-240V à 50 Hz;

5. Humidité ambiante: température ambiante -40°C

6Environnement de travail: lorsque l'instrument fonctionne, il doit éviter la lumière directe du soleil et aucun flux d'air forcé.

6. Logiciel de mesure:

Basé sur l'interface de fonctionnement de Windows XP et le style LabVIEW. La transmission par rapport à la courbe du temps est affichée. Interface chinoise et anglaise, et fournit des manuels d'instructions chinois et anglais.
