DX8321 Appareil de test de pluie de tuyau à pendule avec angle de la buse de 120 degrés IPX3

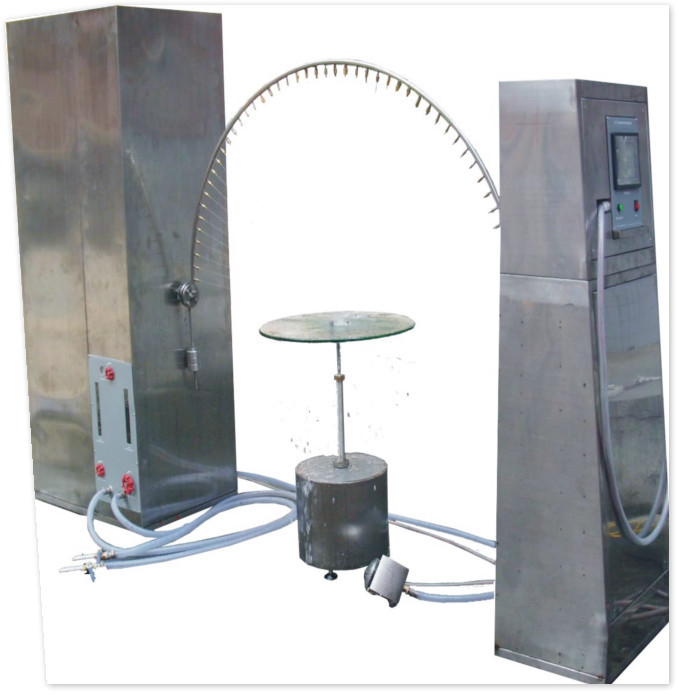

DX8321 dispositif d'essai de pluie pour tuyaux à pendule

Exigences techniques relatives aux équipements d'essai sous la pluie

1- Respecter les normes:

Les équipements d'essai pour la pluie GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 et IEC60529-2001 "Niveau de protection de l'enceinte (code IP) " sont conçus et fabriqués,et sont adaptés à l'essai d'étanchéité des produits électriques dont le deuxième numéro de caractéristique est 3 et 4 (IPX3, X4).

2. Les principaux paramètres techniques du matériel

1La tension utilisée par l'équipement est de 220 V AC ± 10%; fréquence: 50 Hz ± 5%

2Taille du tube oscillant: R=1200 mm, pour répondre à l'utilisation de produits à échantillons de 1300*800*800 mm

3. matériau du tuyau oscillant: acier inoxydable SUS304 (diamètre extérieur ≥ 19 mm, épaisseur de paroi ≥ 2 mm);

4- Diamètre du trou par goutte à goutte: ¢ 0,4 mm, nombre de trous: 50 ouvertures IPX3, 75 ouvertures IPX4

5- débit total d'eau: IPX3: 3,5 L/min; IPX4:50,3 L/min

6. Angle de la buse: 120 degrés (IPX3), 180 degrés (IPX4)

7. L'angle entre IPX3 et IPX4 peut être converti et remplacé (méthode A dans l'étanchéité à trois niveaux et à quatre niveaux)

8L'angle de basculement est de 120 degrés (IPX3), 360 degrés (IPX4)

9Plage de réglage du volume d'eau: ≥0-10 L/min (configurable)

10. Le temps d'oscillation (2X120 degrés) pendant le test PX3 est de 4 secondes; le temps d'oscillation (2X180 degrés) était de 12 secondes pendant le test IPX4

11Le débit de chaque buse d'eau est de 0,07 L/min (réglable) et le débitmètre affiche une lecture directe

12Temps d'essai: 0 à 999 min (réglable)

13. Diamètre du tourne-disque: ≥ 1600 mm (réglable en hauteur); Charge du tourne-disque: ≥ 200 kg

14. Vitesse du tourne-disque: réglable

15Le débit d'eau peut être affiché directement; la pression de pulvérisation d'eau peut être lue directement par un manomètre ou un écran électronique

16. PLC + moteur pas à pas + écran tactile (PLC + moteur pas à pas + système de contrôle d'écran tactile: angle de swing, vitesse de swing et temps de test peuvent être réglés directement sur l'écran tactile)

17Une fois l'essai terminé, l'eau du tuyau d'eau peut être automatiquement retirée.

18Le corps principal de l'équipement à colonne ouverte est en acier inoxydable SUS304

19. Fournir un certificat de vérification par un tiers pour l'équipement fourni.

3Autres exigences:

Le fournisseur fournit gratuitement l'installation, la mise en service et la formation.
