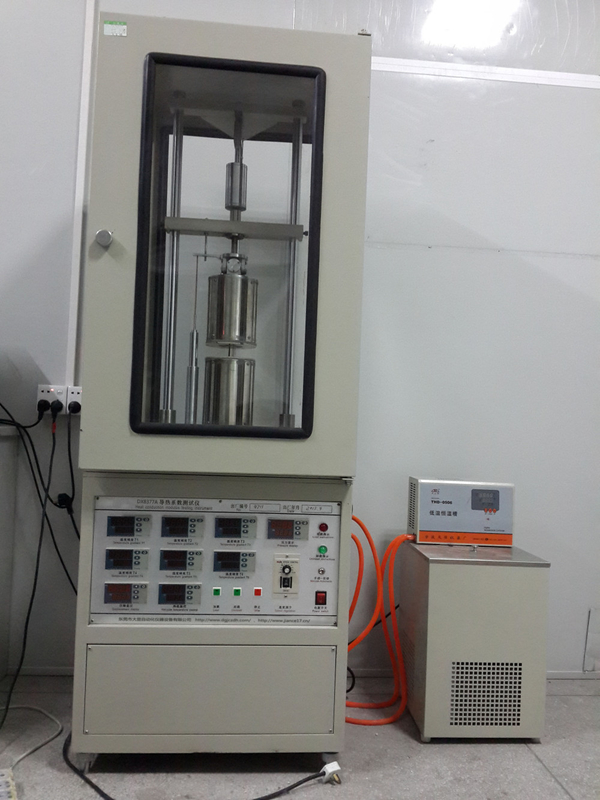

DX8377B Testeur de conductivité thermique méthode de débit de chaleur

DX8377B Testeur de conductivité thermique (méthode de débit de chaleur)

1. Vue d' ensemble

Cet instrument teste principalement la résistance thermique des conducteurs thermiques minces, des matériaux isolants électriques solides, des graisses thermiques, des résines, du caoutchouc, de la porcelaine à l'oxyde de béryllium,Porcelaine à base d'alumine et autres matériaux, ainsi que la résistance thermique au contact à l'interface solide et la conductivité thermique des matériaux.et le cadre de l'enceinte peut détecter les matériaux à l'état de poudre et les matériaux de pâte.

Norme de référence pour les instruments: MIL-I-49456A (plaque isolante, résine thermiquement conductrice, renforcement en fibre de verre thermiquement conductrice);GB 5598-85 (Méthode de détermination de la conductivité thermique de la porcelaine à l'oxyde de béryllium); ASTM D5470-2006 (norme d'essai pour les propriétés de transfert de chaleur des matériaux isolants électriques solides thermiquement conducteurs minces), etc.

Caractéristiques de l'instrument: avec presurisation automatique, dispositif de mesure automatique de l'épaisseur, et connecté à l'ordinateur pour obtenir un contrôle automatique.L'instrument adopte une détection de dégradé de température de 6 points, ce qui améliore la précision de l'essai. Il peut détecter la courbe de résistance thermique sous différentes pressions,et le modèle mathématique optimisé peut être utilisé pour mesurer plusieurs paramètres tels que la conductivité thermique et la résistance thermique du matériau, ainsi que la résistance thermique de contact à l'interface.

Il est largement utilisé dans les collèges et les universités, les unités de recherche scientifique, les départements d'inspection de la qualité et les usines de production pour l'analyse et le test de la conductivité thermique des matériaux.

2Paramètres principaux

1Taille de l'échantillon: ≤ Φ30 mm

2Épaisseur de l'échantillon: 0,02 à 20 mm

3. Plage de régulation de la température au pôle thermique: température ambiante -99,99°C

4- Plage de régulation de la température au pôle froid: 0-99,0°C

5- Plage d'essai de conductivité thermique: 0,05 à 45 W/m*k

6- Plage d'essai de résistance thermique: 0,05 à 0,000005m2*K/W

7- Plage de mesure de la pression: 0 à 1000 N

8- Plage de mesure du déplacement: 0 à 30,00 mm

9. Précision de l'essai: meilleure que 3%

10- méthode expérimentale: a. essai de résistance thermique de l'échantillon sous différentes pressions. b. essai de conductivité thermique des matériaux. c. essai de résistance thermique au contact.

11L'ordinateur est entièrement automatique, et les données sont imprimées.
