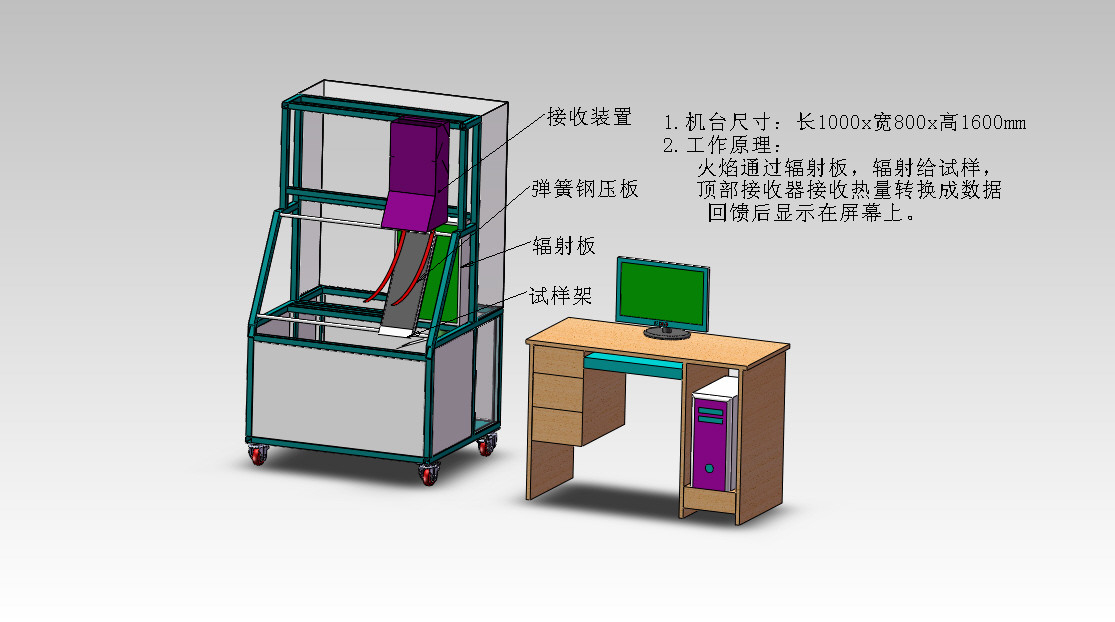

DX8335A Testeur de propagation de flamme sur plaque de rayonnement

Présentation du produit:

Le testeur de propagation de la flamme par panneau radiant est utilisé pour tester l'inflammabilité des matériaux de surface de construction (ASTM E162) et des plastiques moussants (ASTM D3675) à l'aide d'un panneau radiant thermique au gaz.L'indice de propagation de la flamme (IS) est déterminé par des facteurs tels que la propagation de la flamme et la dissipation thermique.Il s'agit d'un paramètre nécessaire dans de nombreuses normes industrielles, en particulier pour les transports en commun (trains et bus).

Norme de référence:

Métode d'essai standard ASTM E 162 pour l'inflammabilité de surface des matériaux utilisant de l'énergie thermique rayonnante • ASTM D 3675:Méthode d'essai standard pour l'inflammabilité de surface des matériaux poreux flexibles utilisant de l'énergie thermique rayonnante

Caractéristiques du produit:

La structure du cadre est en acier inoxydable; belle et résistante à la corrosion; la plaque réfléchissante est composée d'un cadre en fonte, avec une surface de 305x457 mm.Il est fabriqué en matériau ignifuge poreux et fonctionne à une température de 815 °C;

l le filtre est équipé d'un ventilateur pouvant alimenter l'air à la plaque réfléchissante;

L'appareil comprend un accoudoir, une allumette électronique et un dispositif de surveillance automatique de la sécurité des flammes.

l porte-échantillons en acier inoxydable avec des points d'observation réglés tous les 3 pouces pour observer l'évolution du front de flamme;

l pyromètre, mesurant la température de surface de la plaque de rayonnement, y compris le support; la température atteint 815 °C;

l porte-échantillons en acier inoxydable et dispositif d'allumage;

l débitmètre, vanne de régulation du gaz, contrôlant le mélange du gaz envoyé à la plaque de rayonnement;

Le tuyau d'échappement en acier inoxydable avec pièce amovible pour un nettoyage facile des thermocouples est équipé de 8 thermocouples selon la norme;

l Calibrer le brûleur avec des trous de 1,8 mm à 16 angles différents et le long de la ligne du centre;

Pour contrôler la température de surface du réflecteur, il est nécessaire de régler une température du corps noir de 180 °C à 230 °C, avec une précision de ± 5 °C.d'une largeur de l'ordre de 1 mm,;

l pile de mesure de la température avec thermocouple isolé;

l un détecteur de flux thermique importé (type de feuille circulaire) pour tester l'état de rayonnement thermique de la plaque de rayonnement (0-100 kW/m2);

Le système DAQ peut réaliser un contrôle et une mesure automatiques;

l dispositif de commande de sécurité du gaz et de coupure de circuit;

Système de commande:

1. Armoire de commande électrique indépendante

2- Armoire de commande standard, ordinateur + système de commande intelligent Labview;

3Tests intelligents du système et fonctionnement facile;

4. débitmètre de gaz importé, contrôle précis du débit de gaz;

5- étalonnage automatique des niveaux de rayonnement et contrôle automatique des niveaux de rayonnement expérimentaux;

6. un débit de ventilateur d'échappement de 0,5 m/s;

7Équipé d'un ordinateur, les données expérimentales sont enregistrées automatiquement.

8Gaz: gaz propane industriel (fourni par l'utilisateur).
