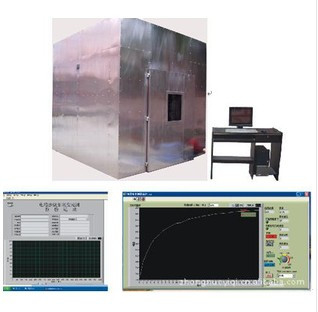

DX8330Wmachine d'essai de la densité de fumée de l'air et du câble
Portée de l' application:Principalement utilisé pour déterminer la concentration de fumée libérée par les câbles et les câbles optiques lors de la combustion dans des conditions spécifiques.
Conformité avec les normes:Répondre aux prescriptions des normes d'essai GB/T17651.1-1998 et IEC61034-1-2 "Mesure de la densité de fumée des câbles et câbles optiques dans des conditions spécifiques de combustion".
Principales caractéristiques:Cette machine d'essai implique des connaissances professionnelles dans les aspects mécaniques, optiques et électroniques.avec des avantages tels qu'une structure raisonnable, des performances stables et un fonctionnement facile; l'interface d'exploitation Windows XP, style LabVIEW, et un mécanisme de sécurité complet.les résultats de mesure sont affichés en temps réel et une courbe parfaite est dessinée dynamiquementLes données peuvent être sauvegardées, récupérées et imprimées en permanence, et les rapports peuvent être imprimés directement.
Principe: Le système de mesure optique de la densité de fumée pour les câbles ou câbles optiques en combustion dans des conditions spécifiques est constitué d'une source lumineuse, d'un récepteur à cellules photocellulaires en silicium et d'un système informatique.La lumière générée par la source lumineuse passe à travers 3m × 3m × 3m densité de fumée du laboratoire forme un faisceau uniforme de lumière d'un diamètre de 1.5 m ± 0,1 m sur le mur opposé à la source lumineuse, et une photocellule installée au centre du faisceau détecte l'intensité du faisceau provenant de la source lumineuse.Lorsqu'une grande quantité de fumée est générée dans la chambre de combustion par la combustion de câbles ou de câbles optiquesLa fumée absorbe une partie de l'énergie photoélectrique, affaiblissant l'intensité du faisceau de la photocellule de silicium.la transmittance Tt avec une réponse linéaire relative à la 100% initiale peut être calculée.
Chambre de combustion:L'ensemble de la chambre de combustion cubique est fixé sur un support carré en acier inoxydable SUS304 d'une épaisseur de 1,5 mm.
Taille de la chambre de combustion:3M x 3M x 3M, pour un total de 27 mètres cubes. Il peut s'agir d'une structure murale en briques ou d'une structure en tôle d'acier, au choix du client;
Structure de l'équipementIl y a une fenêtre d'observation en verre à l'avant et une fenêtre d'étanchéité transparente de 100 mm x 100 mm est installée sur les murs opposés des deux côtés,permettant le passage du faisceau lumineux du dispositif de mesure de la lumière horizontaleLa hauteur du centre de la fenêtre d'étanchéité par rapport au sol est de 2150 mm. Il y a plusieurs trous de ventilation au fond, avec des trous de ventilation de 100x500 mm (50 centimètres carrés).Le bas est équipé de six roues et le haut des six roulettes est équipé de ventilateurs d'échappement.
Système de mesure optique:
Source lumineuse: lampe halogène au quartz importée, puissance nominale: 100W, tension nominale: 12V, retour lumineux nominal: 2000-3000Lm
Récepteur:Il s'agit d'une photocellule en silicium avec une transmission lumineuse de 0% indiquant qu'aucune lumière ne passe, et une transmission lumineuse de 100% indiquant une lumière complète qui passe sans obstruction.La réponse spectrale est assortie au spectrophotomètre du Comité international de l'illumination (CIE).
Installation du moteurInstallez à une extrémité d'un tuyau de 150 m de long avec une fenêtre antipoussière à l'autre extrémité.
Une transmittance lumineuse de 0% indique qu'aucune lumière ne traverse, tandis qu'une transmittance lumineuse de 100% indique que la lumière traverse complètement sans obstruction.
Source d'allumage standard: la source d'allumage est 1.0L d'alcool.
plateau d'alcool (bateau à combustion): en acier inoxydable d'une épaisseur de 1,0 mm, avec une surface inférieure de 210x110 mm, une surface supérieure de 240x140 mm et une hauteur de 80 mm,
Position de l'installation:La hauteur du plateau d'alcool par rapport au sol est de 100 mm, ce qui permet la circulation de l'air.
Mélange de fumée:Utilisation d'un ventilateur de bureau pour distribuer uniformément la fumée dans la chambre de combustion.Pendant l'expérience, l'air a été soufflé horizontalement par un ventilateur.
Essai à vide: le but est de régler la température à l'intérieur de la chambre de combustion pour atteindre la température spécifiée,et brûler la lampe à alcool pour atteindre une température de 25 ± 5 °C dans la chambre de combustion.
Dispositif de mesure de la température: un capteur de température est installé à une hauteur de 1,5 m du sol et 0,5 m du mur à l'intérieur de la porte.
Accessoires aléatoires: comprenant un ensemble de logiciels de mesure de la transmittance pouvant produire des courbes et des rapports.
Comprenant un ordinateur et une imprimante chacun: L'ordinateur est équipé de la marque Lenovo comme suit: CPU: E4300 carte principale: Asus P5KPL Mémoire: Kingston 2G; Disque dur 160G affichage: lecteur LCD de 15 pouces:Un DVD Samsung; y compris le système d'échappement de fumée en acier inoxydable. (Utilisation d'un système d'échappement de fumée fort et de commande d'un interrupteur électrique comme indiqué sur la figure)
Dimensions réservées suggérées pour placer cet instrument dans le laboratoire: hauteur 4,5 m x profondeur 4 mx longueur 6 m
Exigence de température ambiante de laboratoire: 25±5°C
Conditions d'utilisation environnementales: sol plat, bonne ventilation, exempt de gaz inflammables, explosifs, corrosifs et de poussière; il n'y a pas de source de rayonnement électromagnétique fort à proximité;Laissez un espace de maintenance approprié autour de l'équipement.
Température: 5°C à 30°C.
Pression de l'air: 86 à 106 kPa.
L'alimentation électrique est AC220V/50HZ.
la tension est supérieure ou égale à la tension maximale de l'appareil;
Plage de fluctuations de fréquence admissible: 50 Hz ± 1%.
Les utilisateurs sont tenus de configurer des interrupteurs d'air et de puissance de capacité correspondante pour l'équipement sur le site d'installation,et cet interrupteur doit être indépendant et dédié à l'utilisation de cet équipement.
Lorsque l'équipement ne fonctionne pas, la température ambiante doit être maintenue entre 0 et 45 °C
1. Dispositif de mesure optique:
A. Lampe halogène au quartz importée avec source lumineuse: puissance nominale: 100 W, tension nominale: 12 V, retour lumineux nominal: 2000-2000-
3 000 Lm
B. Récepteur: il s'agit d'une photocellule en silicium dont la transmission lumineuse est de 0% indiquant qu'aucune lumière ne passe à travers,et une transmission lumineuse de 100% indiquant un passage complet de la lumière sans obstruction.
2Source d'allumage standard:
A. La source d'allumage est de 1,0 litre d'alcool
B. plateau pour l'alcool: en acier inoxydable, avec une surface inférieure de 210110 mm, une surface supérieure de 240140 mm et une hauteur de 80 mm en verre quartz,
3. Mélange de fumée: utilisation d'un ventilateur de bureau pour répartir uniformément la fumée dans la chambre de combustion.
4. Essai à vide: lampe à alcool brûlant pour atteindre une température de 25 ± 5 °C dans la chambre de combustion.
5Appareil de mesure de température: un capteur de température est installé à une hauteur de 1,5 m du sol et 0,5 m du mur intérieur de la porte.
6Un ensemble de logiciels de mesure de la transmittance est inclus, qui peut produire des courbes et des rapports.
7. y compris un ordinateur (imprimante auto-fournie)
