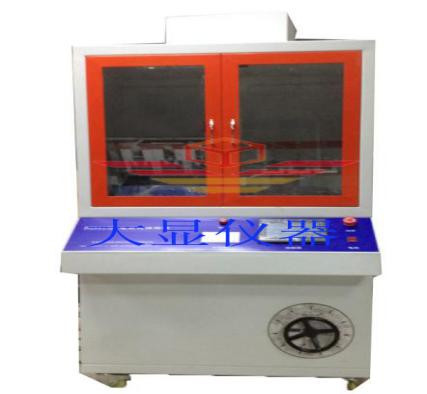

DX8427B Testeur de fuite de fil et de câble à haute tension

DX842B. Pour WTesteur de marquage des fuites de haute tension de l'aiguille et du câble

Résumé:Utilisé pour tester la capacité des fils et câbles à résister à la formation de traces électriques.solution de chlorure de sodium à 1% à une certaine vitesse et à un débit sur un échantillon placé verticalementSi le courant de l'échantillon n'excède pas 1A pendant ce cycle, l'échantillon ne brûlera pas, il n'y aura pas d'arc continu entre l'électrode et le sol,et il n'y aura pas de phénomène de dégradation dans l'échantillon, alors l'échantillon est considéré comme qualifié. Convient pour les câbles à cœur unique et peut également être utilisé pour la détection de câbles multi-cœurs.

Le champ d'application:il est utilisé pour la capacité des fils et câbles à résister aux dommages causés par des traces électriques causées par une fuite de surface dans des conditions sales.

Conformité avec les normes:sont conformes aux prescriptions des méthodes d'essai GB/T 3048.1-2007 pour les propriétés électriques des fils et câbles et des méthodes d'essai GB/T 3048.7-2007 pour les propriétés électriques des fils et câbles: partie 7:Exigences relatives aux normes d'essai pour la résistance aux traces électriques.

Tparamètre échnique

Voltage d'essai: réglable de 0 à 6000 v

Courant d'essai: max. 2A

Courant d'alarme: 1 A

Régulateur de tension: 10 KVA Sortie 0~250v

Transformateur haute tension: 10KVA Sortie 0~5000v

Clamp d'électrode: entièrement en cuivre

Cadre d'isolation de l'échantillon: en téflon à haute isolation

Dispositif de pulvérisation liquide: portée de pulvérisation 1,2 m, vitesse de pulvérisation 3 m/s, volume de pulvérisation 0,5 mm/min

Dispositif de détection de surcourant: l'interrupteur à haute sensibilité est adopté.l'alimentation sera automatiquement coupée et le signal d'alarme sera émis

Système de commande: adoption de la commande de précision par écran tactile Siemens PLC+Weinview, avec pulvérisation précise, chronométrage précis, fonctionnement simple et enregistrement automatique des données, sans enregistrement ni calcul.

Dispositif de protection contre les fuites: l'équipement est équipé d'un dispositif de détection des fuites de haute sensibilité,qui peut couper immédiatement l'alimentation électrique et l'alarme en cas de fuite ou de surtension du boîtier, protégeant efficacement la sécurité personnelle de l'opérateur et la fiabilité de l'équipement.

Traitement interne: l'intérieur est scellé avec une plaque époxy résistante à la corrosion et isolante, qui a pour effet d'isoler et de prévenir la corrosion

Taille de l'équipement: L1300mm*W800mm*H1700mm

Énergie électrique: 220V 50/60hz

Poids de l'équipement: 120 kg

Composition et caractéristiques de l'équipement:partie de commande électrique, dispositif de pulvérisation, générateur de haute tension, régulateur de tension et dispositif de collecte de liquide d'égout; l'extérieur de l'équipement est entièrement en acier inoxydable,et l'intérieur est scellé avec des plaques époxy résistantes à la corrosion et isolantes, empêchant efficacement les fuites électriques et le liquide polluant de corroder la coque métallique.

C'est l'un des principaux produits de notre société. Il est développé conjointement par notre société et le centre de test de câbles CVC de Guangzhou.Il utilise la technologie de commande intelligente PC+PLC pour mesurer et contrôler automatiquement le cycle de pulvérisation et les temps de pulvérisation maximaux. Les données d'essai peuvent être stockées et imprimées; la partie de contrôle de pulvérisation est faite d'une boîte en acier inoxydable et la piscine de pulvérisation est faite d'une plaque acrylique transparente comme le cristal, qui est belle et élégante.L'instrument est humain dans sa conception., simple à utiliser, facile à utiliser et sûr de montrer les traces de fuite de haute tension avec une tension de vente d'usine de 5000V.
